N20 G17 G0 X50 Y-30 Z100 S2500 M3
N30 G81(IX=Z,SL2,DT-2.5,DW1,RL10) F300 ; Zyklusdefinition + Vorschub
N40 G116(MSP50,SSP-30,PA18,PD31.5,NH6,MA30,VO20,NL4)
N50 G80 Z100 M5
Beispiel 2:
N10 T1 M6
N20 G17 G0 X50 Y-30 Z100 S2500 M3
N30 G81(IX=Z,SL2,DT-2.5,DW1,RL10) F300 ; Zyklusdefinition + Vorschub
N40 G116(MSP50,SSP-30,MHD30,SHD10,NH6,MA30,VO20,NL4)
N50 G80 Z100 M5
; Vorpositionieren
; Zyklusdefinition
; Wegfahren Modalaufruf löschen

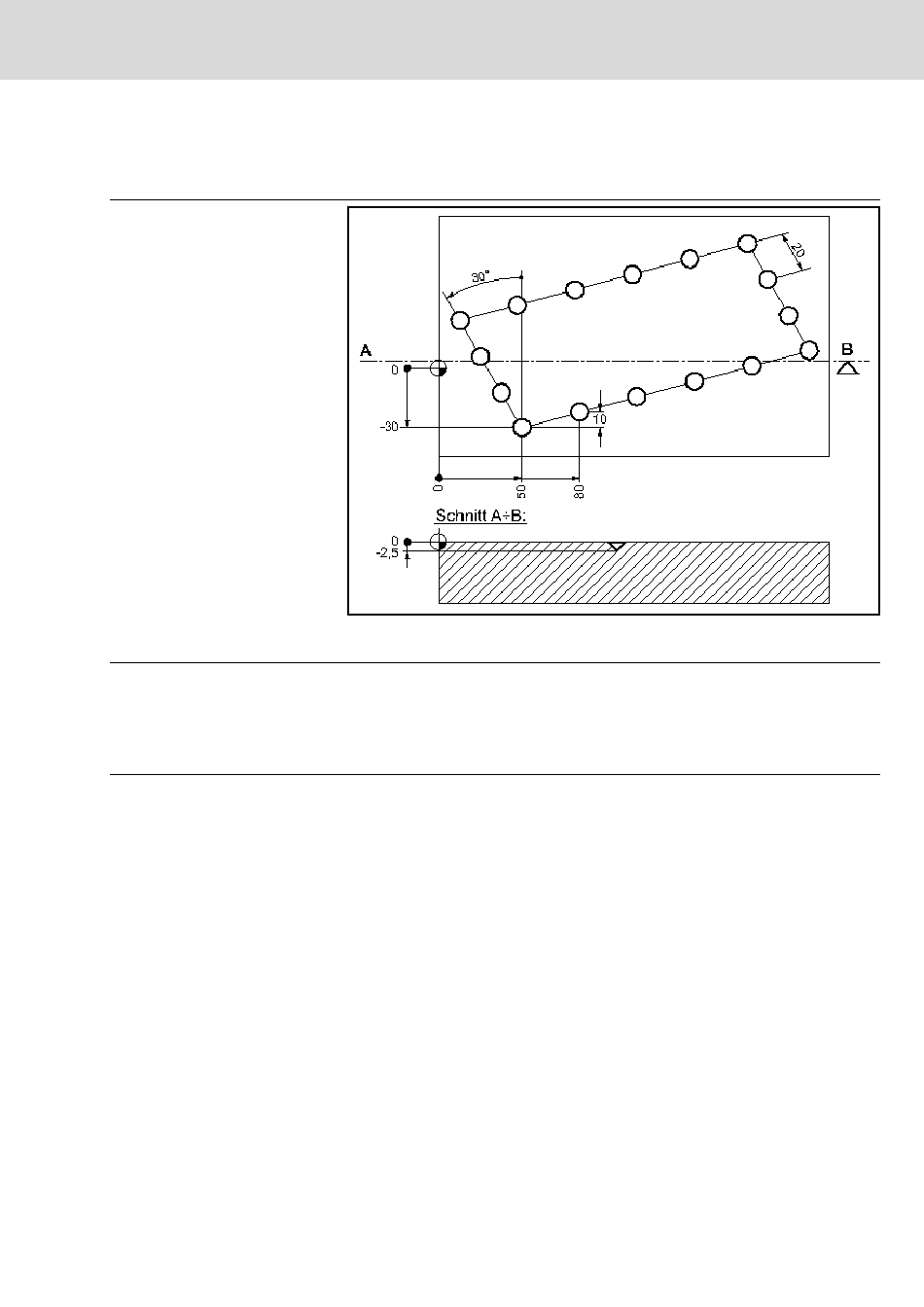

Abb.5-18: Beispiel G116 Lochmuster Matrix ("DIS")
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition
; Wegfahren Modalaufruf löschen
