Bohrzyklen
Beispiel:
N10 T1 M6
N20 G17 G0 X25 Y20 Z100 S0 M3
N30 G88(IX=Z,SL2,DT-365,ST5,MS5000,MFI500,FD-15,FS50,FF250,C_ON=M8,
C_OF=M9,RL10,FP80)
N40 X25 Y20
N60 X50 Y30
N80 G80 Z100 M5
and Controls
und Bohrvorschub erhöht. Von diesem Punkt aus wird mit Bohrvorschub und
Bohrdrehzahl auf die Bohrtiefe gefahren. Es kann nur mit G94 Vorschub/min
gearbeitet werden. Nachdem die Bohrtiefe erreicht ist, wird um 1% der Bohr‐
tiefe im Eilgang abgehoben, das Kühlmittel ausgeschaltet und mit stehender
Spindel die Position Rückzugshöhe mit Eilgang angefahren.

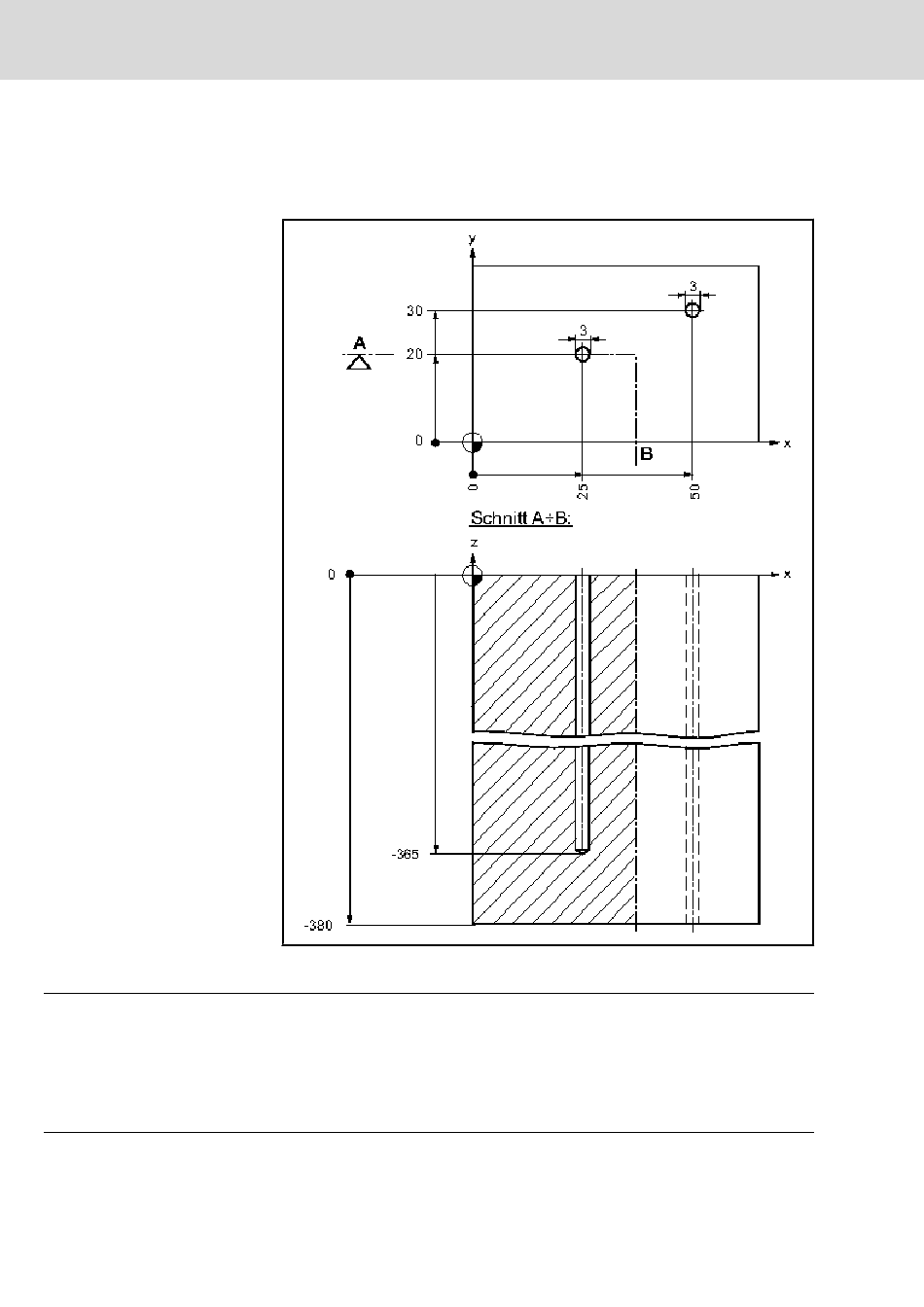

Abb.4-16: Beispiel G88 Einlippenbohren
Programm:
; Werkzeugwechsel (Stufenbohrer)
; Zyklusdefinition
; 1. Zyklusaufruf
; 2. Zyklusaufruf
; Wegfahren Modalaufruf löschen
Rexroth IndraMotion MTX 09VRS | Projektierung
; Vorpositionieren
