Projektierung | Rexroth IndraMotion MTX 09VRS
G83
IX SD.SysCyc.IX
SL SD.SysCyc.SL
DT SD.SysCyc.DT
CD SD.SysCyc.CD
RD SD.SysCyc.RD
DW SD.SysCyc.DW
RL SD.SysCyc.RL
LD SD.SysCyc.LD
Ablaufdiagramm
Ablauf:

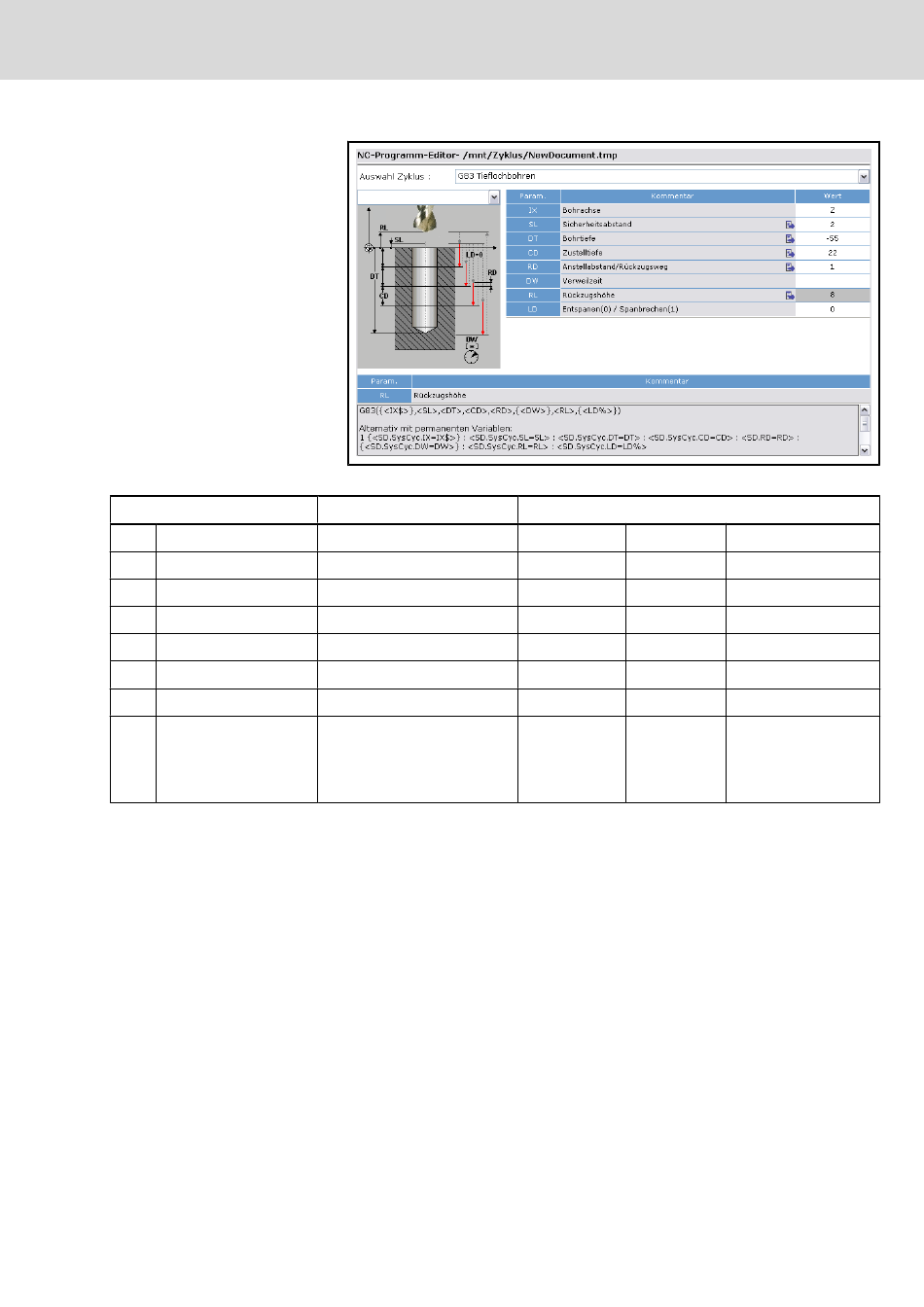

Abb.4-5: G83 Tieflochbohren
Tieflochbohren
Bohrachse
Sicherheitsabstand
Bohrtiefe
Zustelltiefe
Anstellabstand / Rückzugsweg Real
Verweilzeit
Rückzugshöhe
Spanbrechen
Von der zuletzt programmierten Position der Bohrachse wird im Eilgang am
Sicherheitsabstand positioniert. Von diesem Punkt aus wird mit Vorschub der
Wert der Zustelltiefe gebohrt. Nun wird, wenn in LD Entspanen (0) program‐
miert ist, mit Eilgang am Sicherheitsabstand positioniert. Anschließend wird im
Eilgang auf der jeweiligen Zustelltiefe um den Anstellabstand reduziert ange‐
stellt. Ist in LD Spanbrechen vorgewählt, wird um den Betrag Rückzugsweg
abgehoben. Dieser Vorgang wiederholt sich so lange, bis die Bohrtiefe erreicht
ist. Der Vorschubwert muss vor oder spätestens im NC-Satz des Zyklusaufrufs
programmiert werden. Es kann mit G94 Vorschub/min oder auch, wenn die
Bezugsspindel sich rechts- bzw. linksläufig dreht, mit G95 Vorschub/Umdre‐
hung gearbeitet werden. Wurde eine Verweilzeit (optional) angegeben, läuft
diese nach dem Erreichen der Bohrtiefe in Sekunden ab. Anschließend wird
die Position Rückzugshöhe mit Eilgang angefahren.
Electric Drives | Bosch Rexroth AG
and Controls
G83(IX,SL,DT,CD,RD,DW,RL,LD)
String optional
Real Pflicht
Real Pflicht
Real Pflicht
Pflicht
Real optional
Real Pflicht
Integer optional
23/76
Bohrzyklen
absolut
absolut
inkremental
inkremental
Sekunden
absolut
Entspanen(0) ist vorbe‐
legt
Entspanen(0) / Span‐
brechen(1)
