38/76 Bosch Rexroth AG | Electric Drives
Lochmuster
Beispiele 1:
N10 T1 M6
N20 G17 G0 X50 Y50 Z100 S2500 M3
N30 G81(IX=Z,SL2,DT-22,DW1,RL10) F300 ; Zyklusdefinition + Vorschub
N40 G111(RX=C,NH12,FA0,LA330)
N50 G80 Z100 M5
Beispiel 2:
N10 T1 M6
N20 G17 G0 X50 Y50 Z100 S2500 M3
N30 G81 (IX=Z,SL2,DT-22,DW1,RL10) F300 ; Zyklusdefinition + Vorschub
N40 G111(RX=C,NH6,FA90,LA315)
N50 G80 Z100 M5
and Controls

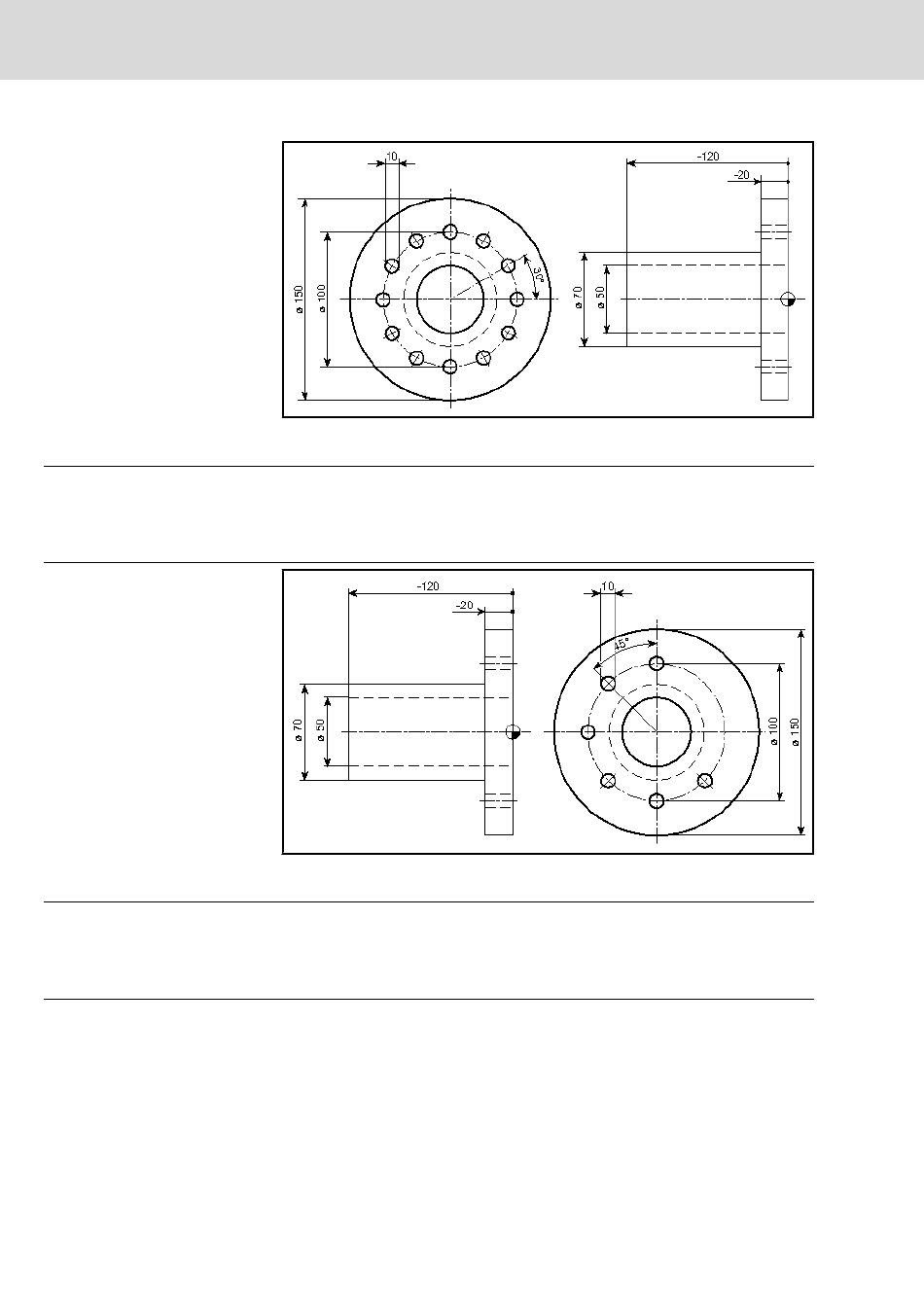

Abb.5-2: Beispiel G111 Rundachse (Vollkreis)
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition
; Wegfahren Modalaufruf löschen
Abb.5-3: Beispiel G111 Rundachse (Teilkreis)
Programm:
; Werkzeugwechsel
; Vorpositionieren
; Zyklusdefinition
; Wegfahren Modalaufruf löschen
Rexroth IndraMotion MTX 09VRS | Projektierung
