AUFSTELLUNG UND ANSCHLUSS

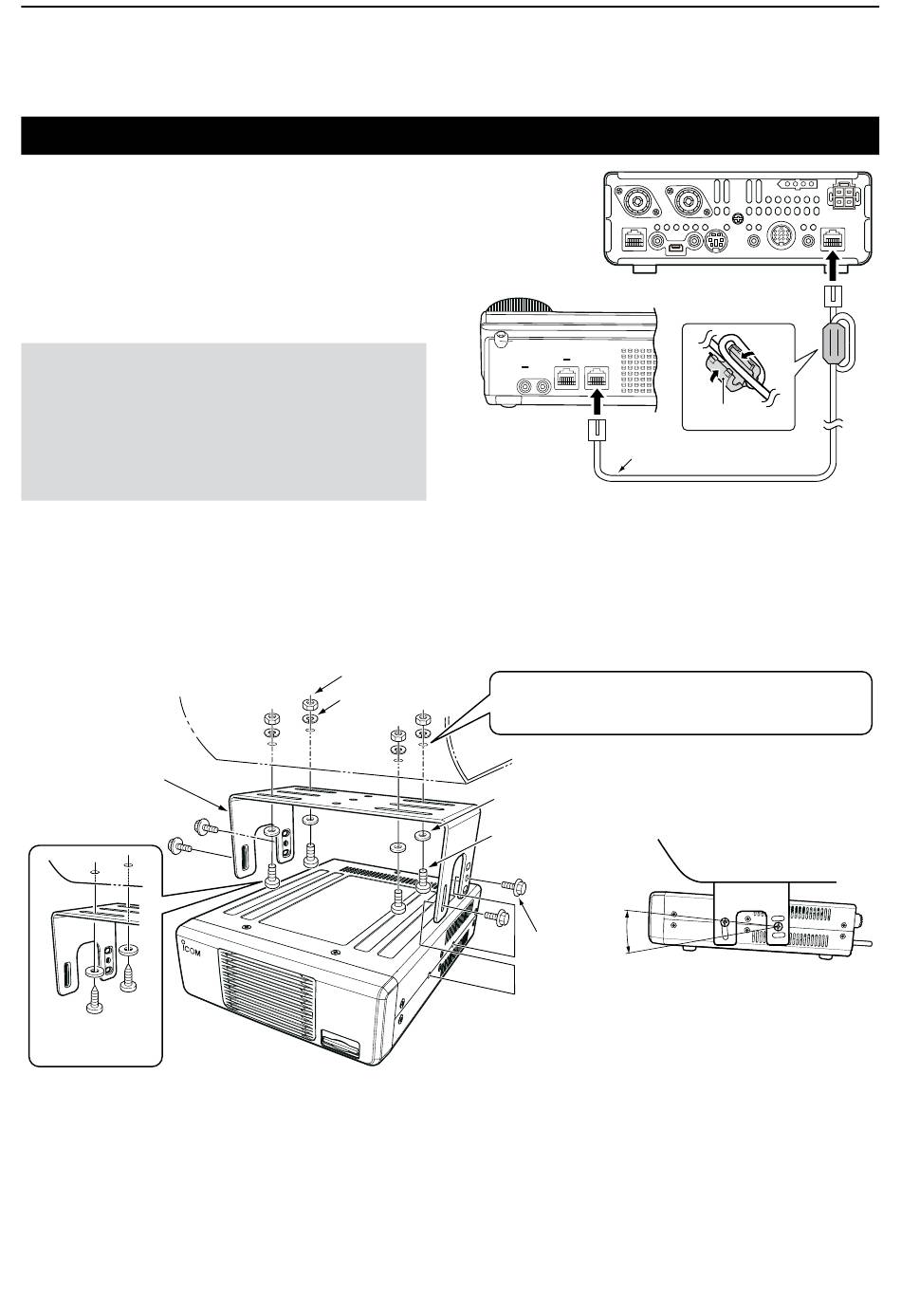

Anschluss des Bedienteils an die Haupteinheit

ACHTUNG: Die Haupteinheit wird bei längerem Sen-
den heiß.
NIEMALS irgendetwas auf den Transceiver, insbeson-
dere die Haupteinheit, legen, weil dadurch die Wärme-
abfuhr behindert wird.
Ferrit-Klappkern auf dem Steuerkabel*
Um zu vermeiden, dass hochfrequente Strahlung
über das Steuerkabel in die Elektronik eindringt, was
zu Fehlfunktionen führen kann, sollte man den mitge-
lieferten Ferrit-Klappkern wie abgebildet installieren.
* Der Ferrit-Klappkern wird bei Europa-Versionen des
Transceivers mitgeliefert.

D Installation der Haupteinheit

MB-62
zur Befestigung der
Haupteinheit
Verwendung
der selbst
schneidenden
Schrauben
Rückseite
der Haupteinheit
Rückseite des
Bedienteils
[MAIN UNIT]-
Buchse
Mutter
5-mm-Bohrungen für Schrauben mit Muttern
Federring
3-mm-Bohrungen für selbst schneidende Schrauben
Unterleg-
scheibe
Schraube
IC-7100
2-4
[CONTROLLER]-Buchse
Ferrit-Klappkern
Steuerkabel
Die MB-62 kann auch für den Antennen-
tuner AT-180 verwendet werden.
Befestigungs-
schraube
Winkel ist einstellbar.
