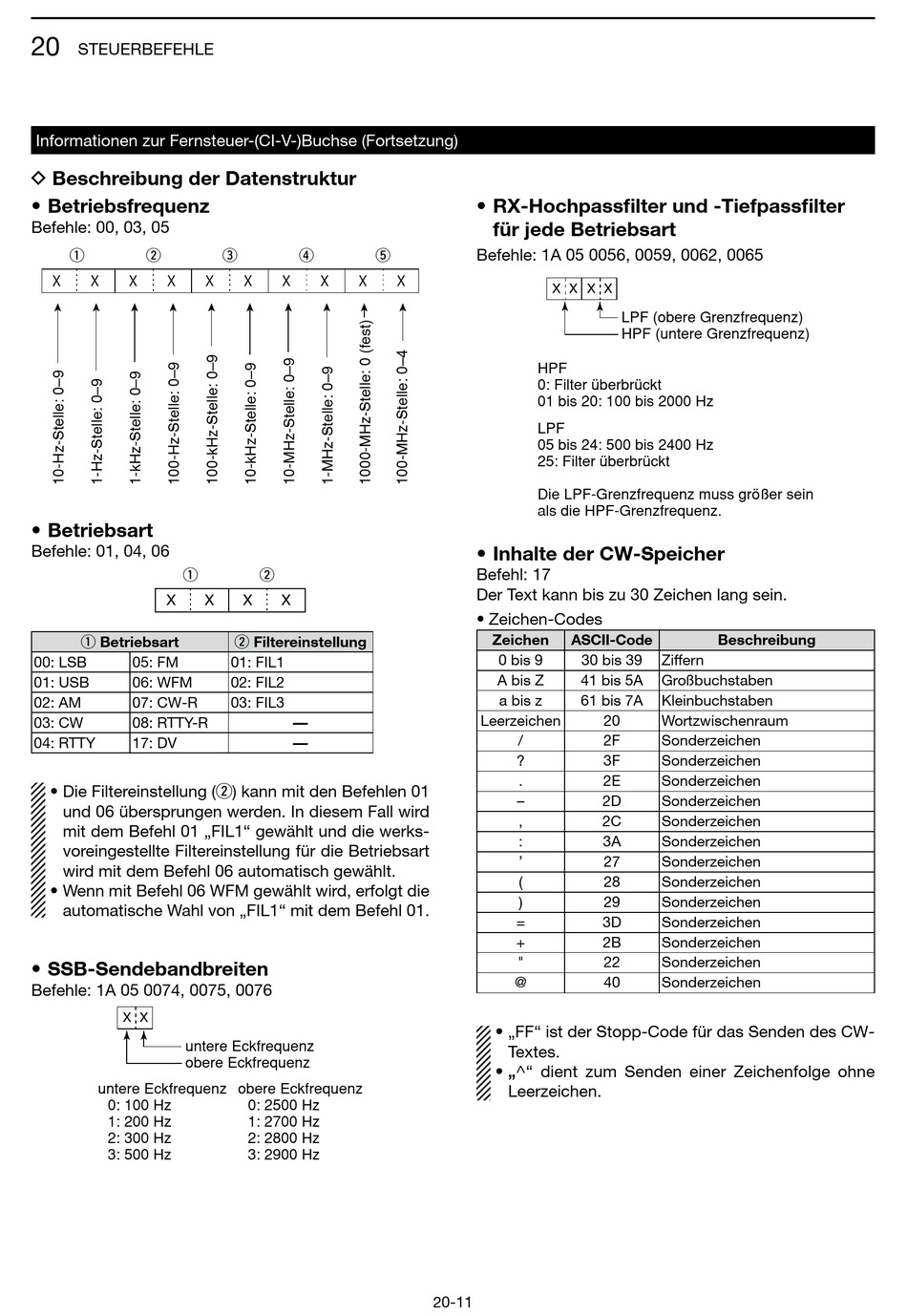

D Beschreibung Der Datenstruktur; Rx-Hochpassfilter Und -Tiefpassfilter Für Jede Betriebsart; Inhalte Der Cw-Speicher - Icom IC-7100 Erweiterte Bedienungsanleitung

20
STEUERBEFEHLE
Informationen zur Fernsteuer-(CI-V-)Buchse (Fortsetzung)

D Beschreibung der Datenstruktur

• Betriebsfrequenz
Befehle: 00, 03, 05
q w
X X X X
• Betriebsart
Befehle: 01, 04, 06
q
X
q Betriebsart
00: LSB 05: FM
01: USB 06: WFM
02: AM 07: CW-R
03: CW 08: RTTY-R
04: RTTY 17: DV
• Die Filtereinstellung (w) kann mit den Befehlen 01
und 06 übersprungen werden. In diesem Fall wird
mit dem Befehl 01 „FIL1" gewählt und die werks-
voreingestellte Filtereinstellung für die Betriebsart
wird mit dem Befehl 06 automatisch gewählt.
• Wenn mit Befehl 06 WFM gewählt wird, erfolgt die
automatische Wahl von „FIL1" mit dem Befehl 01.
• SSB-Sendebandbreiten
Befehle: 1A 05 0074, 0075, 0076
X X
untere Eckfrequenz
obere Eckfrequenz
untere Eckfrequenz
0: 100 Hz
1: 200 Hz
2: 300 Hz
3: 500 Hz
e r
X X X X X
w
X X X
w Filtereinstellung
01: FIL1
02: FIL2
03: FIL3
—
—
obere Eckfrequenz
0: 2500 Hz
1: 2700 Hz
2: 2800 Hz
3: 2900 Hz
• RX-Hochpassfilter und -Tiefpassfilter
für jede Betriebsart
Befehle: 1A 05 0056, 0059, 0062, 0065
t
X
HPF
0: Filter überbrückt
01 bis 20: 100 bis 2000 Hz
LPF
05 bis 24: 500 bis 2400 Hz
25: Filter überbrückt
Die LPF-Grenzfrequenz muss größer sein
als die HPF-Grenzfrequenz.

• Inhalte der CW-Speicher

Befehl: 17
Der Text kann bis zu 30 Zeichen lang sein.
• Zeichen-Codes
Zeichen
0 bis 9
A bis Z
a bis z
Leerzeichen
/
?
.
–
,
:
'
(
)
=
+
"
@
• „FF" ist der Stopp-Code für das Senden des CW-
Textes.
• „^" dient zum Senden einer Zeichenfolge ohne
Leerzeichen.
20-11
X X X X
LPF (obere Grenzfrequenz)
HPF (untere Grenzfrequenz)
ASCII-Code Beschreibung
30 bis 39 Ziffern
41 bis 5A Großbuchstaben
61 bis 7A Kleinbuchstaben
20 Wortzwischenraum
2F Sonderzeichen
3F Sonderzeichen
2E Sonderzeichen
2D Sonderzeichen
2C Sonderzeichen
3A Sonderzeichen
27 Sonderzeichen
28 Sonderzeichen
29 Sonderzeichen
3D Sonderzeichen
2B Sonderzeichen
22 Sonderzeichen
40 Sonderzeichen
