20
STEUERBEFEHLE

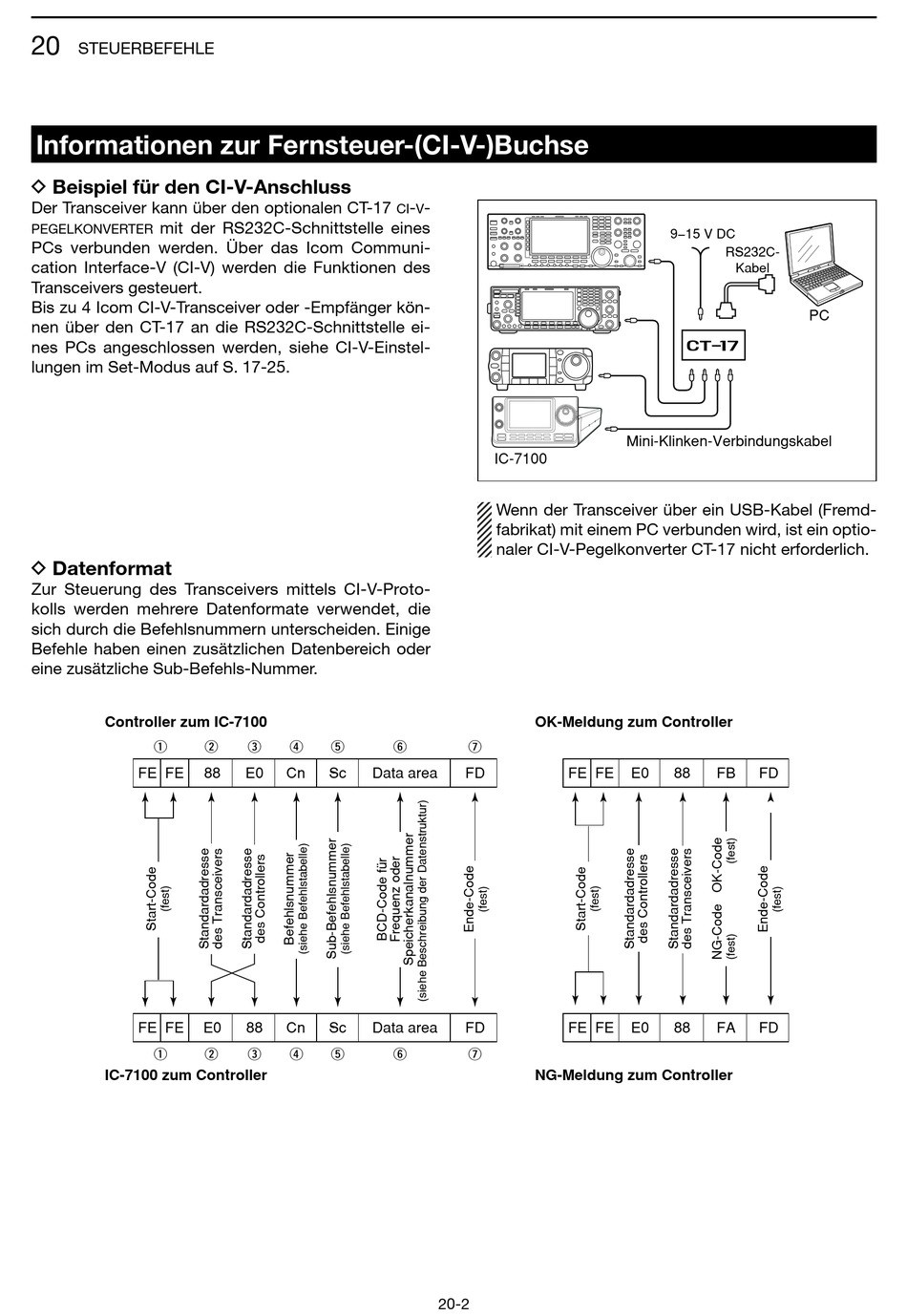

Informationen zur Fernsteuer-(CI-V-)Buchse

D Beispiel für den CI-V-Anschluss
Der Transceiver kann über den optionalen CT-17
mit der RS232C-Schnittstelle eines
PEGELKONVERTER
PCs verbunden werden. Über das Icom Communi -
cation Interface-V (CI-V) werden die Funktionen des
Transceivers gesteuert.
Bis zu 4 Icom CI-V-Transceiver oder -Empfänger kön-
nen über den CT-17 an die RS232C-Schnittstelle ei-
nes PCs angeschlossen werden, siehe CI-V-Ein ste l -
lungen im Set-Modus auf S. 17-25.

D Datenformat

Zur Steuerung des Transceivers mittels CI-V-Pro to-
kolls werden mehrere Datenformate verwendet, die
sich durch die Befehlsnummern unterscheiden. Ei ni ge
Befehle haben einen zusätzlichen Datenbereich oder
eine zusätzliche Sub-Befehls-Nummer.
Controller zum IC-7100
q
FE FE
FE FE
q
IC-7100 zum Controller
w e r t
88 E0 Cn Sc Data area
E0 88 Cn Sc Data area
w e r t
- -
CI V
IC-7100
Wenn der Transceiver über ein USB-Kabel (Fremd-
fabrikat) mit einem PC verbunden wird, ist ein optio-
naler CI-V-Pegelkonverter CT-17 nicht erforderlich.
OK-Meldung zum Controller
y u
FD
FD
y u
NG-Meldung zum Controller
20-2
9−15 V DC
RS232C-
Kabel
ct-17
Mini-Klinken-Verbindungskabel
FE FE E0 88 FB
FE FE E0 88 FA
PC
FD
FD
