6
FUNKTIONEN ZUM SENDEN
Messung des SWR (Fortsetzung)

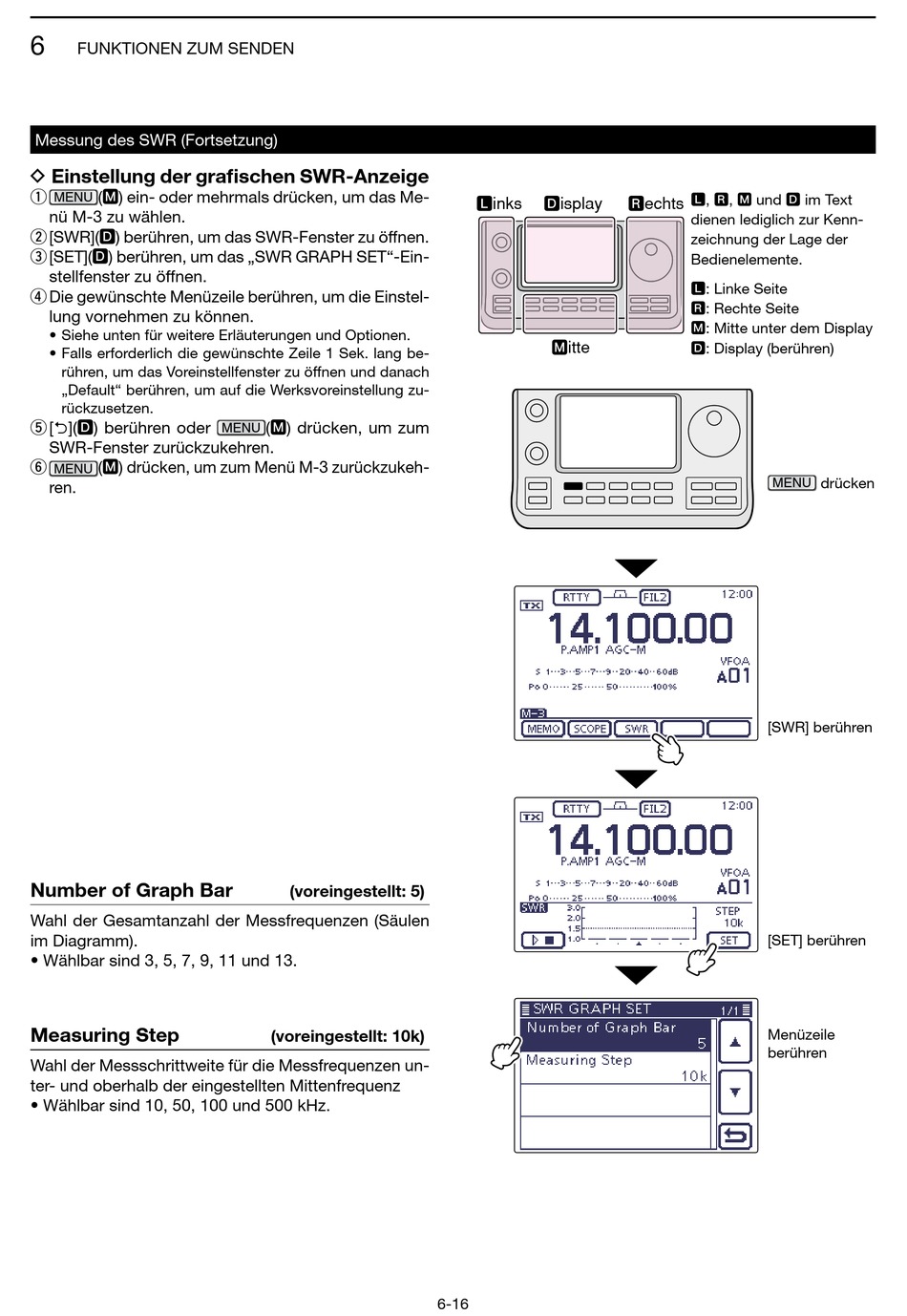

D Einstellung der grafischen SWR-Anzeige
(M) ein- oder mehrmals drücken, um das Me-
q
MENU
nü M-3 zu wählen.
w [SWR](D) berühren, um das SWR-Fenster zu öffnen.
e [SET](D) berühren, um das „SWR GRAPH SET"-Ein-
stellfenster zu öffnen.
r Die gewünschte Menüzeile berühren, um die Einstel-
lung vornehmen zu können.
• Siehe unten für weitere Erläuterungen und Optionen.
• Falls erforderlich die gewünschte Zeile 1 Sek. lang be-
rühren, um das Voreinstellfenster zu öffnen und danach
„Default" berühren, um auf die Werksvoreinstellung zu-
rückzusetzen.
t [ ](D) berühren oder
SWR-Fenster zurückzukehren.
(M) drücken, um zum Me nü M-3 zurückzukeh-
y
MENU
ren.
Number of Graph Bar
Wahl der Gesamtanzahl der Messfrequenzen (Säulen
im Diagramm).
• Wählbar sind 3, 5, 7, 9, 11 und 13.
Measuring Step
Wahl der Messschrittweite für die Messfrequenzen un-
ter- und oberhalb der eingestellten Mittenfrequenz
• Wählbar sind 10, 50, 100 und 500 kHz.
(M) drücken, um zum
MENU
(voreingestellt: 5)
(voreingestellt: 10k)
L inks D isplay
M itte
6-16
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
MENU
[SWR] berühren
[SET] berühren
Menüzeile
berühren
drücken
