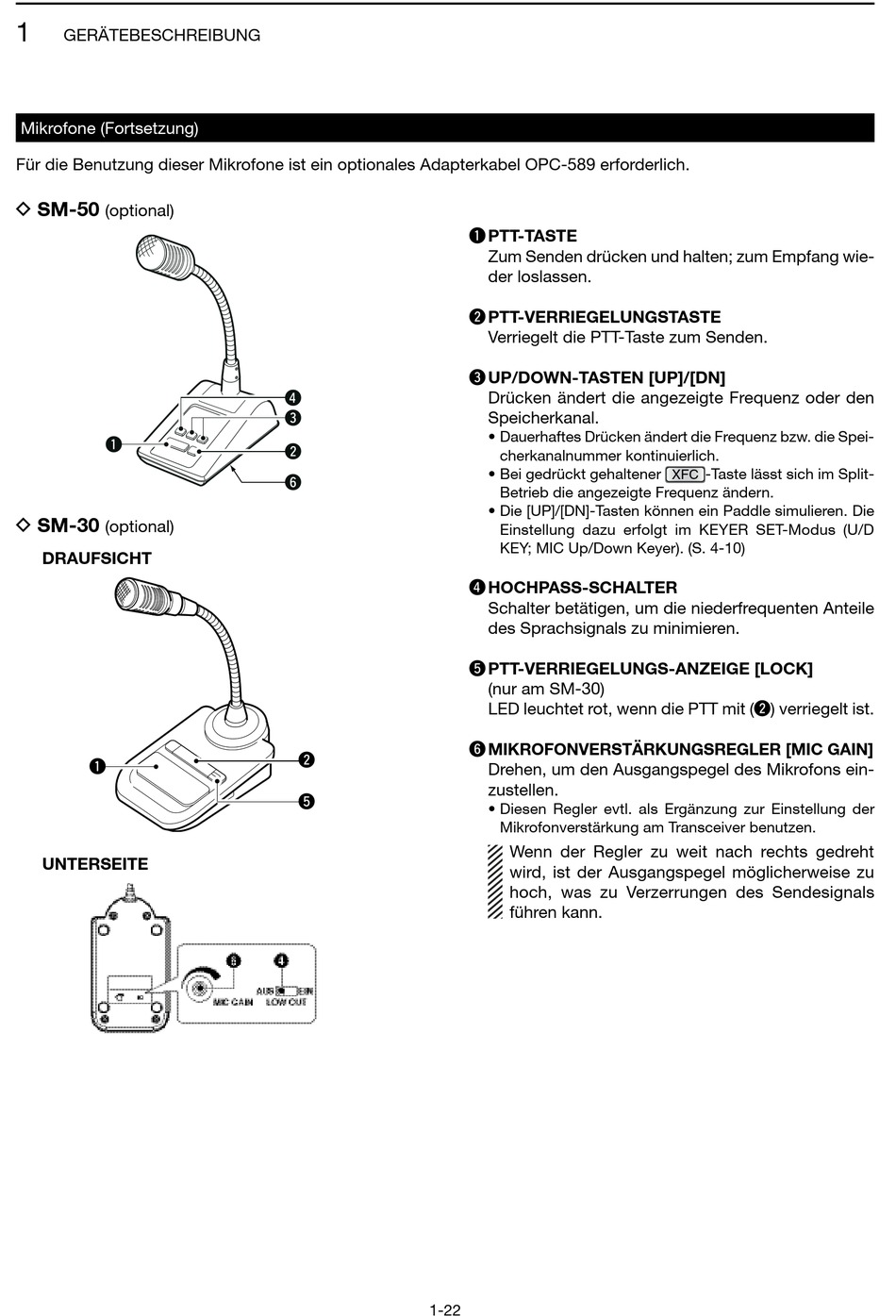

D Sm-50 (Optional); D Sm-30 (Optional) - Icom IC-7100 Erweiterte Bedienungsanleitung

1
GERÄTEBESCHREIBUNG
Mikrofone (Fortsetzung)
Für die Benutzung dieser Mikrofone ist ein optionales Adapterkabel OPC-589 erforderlich.
D SM-50
(optional)
q
D SM-30
(optional)
DRAUFSICHT
q
UNTERSEITE
r
e
w
y
w
t
1-22
q PTT-TASTE
Zum Senden drücken und halten; zum Empfang wie-
der loslassen.
w PTT-VERRIEGELUNGSTASTE
Verriegelt die PTT-Taste zum Senden.
e UP/DOWN-TASTEN [UP]/[DN]
Drücken ändert die angezeigte Frequenz oder den
Speicherkanal.
• Dauerhaftes Drücken ändert die Frequenz bzw. die Spei-
cherkanalnummer kontinuierlich.
• Bei gedrückt gehaltener
Betrieb die angezeigte Frequenz ändern.
• Die [UP]/[DN]-Tasten können ein Paddle simulieren. Die
Einstellung dazu erfolgt im KEYER SET-Modus (U/D
KEY; MIC Up/Down Keyer). (S. 4-10)
r HOCHPASS-SCHALTER
Schalter betätigen, um die niederfrequenten Anteile
des Sprachsignals zu minimieren.
t PTT-VERRIEGELUNGS-ANZEIGE [LOCK]
(nur am SM-30)
LED leuchtet rot, wenn die PTT mit (w) verriegelt ist.
y MIKROFONVERSTÄRKUNGSREGLER [MIC GAIN]
Drehen, um den Ausgangspegel des Mikrofons ein-
zustellen.
• Diesen Regler evtl. als Ergänzung zur Einstellung der
Mikrofonverstärkung am Transceiver benutzen.
Wenn der Regler zu weit nach rechts gedreht
wird, ist der Ausgangspegel möglicherweise zu
hoch, was zu Verzerrungen des Sendesignals
führen kann.
-Taste lässt sich im Split-
XFC
