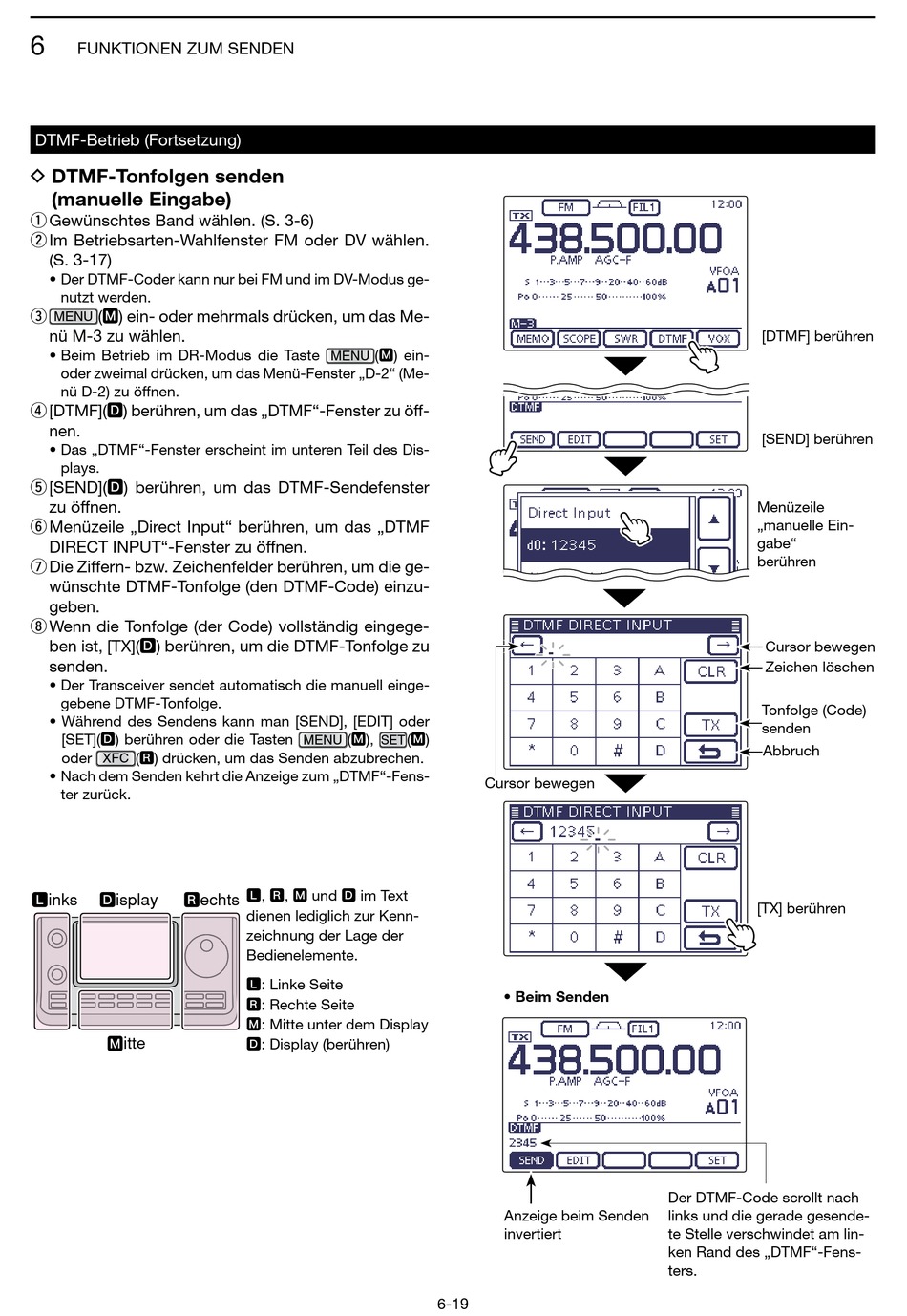

D Dtmf-Tonfolgen Senden (Manuelle Eingabe) - Icom IC-7100 Erweiterte Bedienungsanleitung

6
FUNKTIONEN ZUM SENDEN
DTMF-Betrieb (Fortsetzung)
D DTMF-Tonfolgen senden
(manuelle Eingabe)
q Gewünschtes Band wählen. (S. 3-6)
w Im Betriebsarten-Wahlfenster FM oder DV wählen.
(S. 3-17)
• Der DTMF-Coder kann nur bei FM und im DV-Modus ge-
nutzt werden.
(M) ein- oder mehrmals drücken, um das Me-
e
MENU
nü M-3 zu wählen.
• Beim Betrieb im DR-Modus die Taste
oder zweimal drücken, um das Menü-Fenster „D-2" (Me-
nü D-2) zu öffnen.
r [DTMF](D) berühren, um das „DTMF"-Fenster zu öff-
nen.
• Das „DTMF"-Fenster erscheint im unteren Teil des Dis-
plays.
t [SEND](D) berühren, um das DTMF-Sendefenster
zu öffnen.
y Menüzeile „Direct Input" berühren, um das „DTMF
DIRECT INPUT"-Fenster zu öffnen.
u Die Ziffern- bzw. Zeichenfelder berühren, um die ge-
wünschte DTMF-Tonfolge (den DTMF-Code) einzu-
geben.
i Wenn die Tonfolge (der Code) vollständig eingege-
ben ist, [TX](D) berühren, um die DTMF-Tonfolge zu
senden.
• Der Transceiver sendet automatisch die manuell einge-
gebene DTMF-Tonfolge.
• Während des Sendens kann man [SEND], [EDIT] oder
[SET](D) berühren oder die Tasten
oder (R) drücken, um das Senden abzubrechen.
XFC
• Nach dem Senden kehrt die Anzeige zum „DTMF"-Fens-
ter zurück.
L inks D isplay R echts
M itte
(M) ein-
MENU
(M), (M)
MENU SET
L, R, M und D im Text
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
Cursor bewegen
• Beim Senden
Anzeige beim Senden
invertiert
6-19
[DTMF] berühren
[SEND] berühren
Menüzeile
„manuelle Ein-
gabe"
berühren
Cursor bewegen
Zeichen löschen
Tonfolge (Code)
senden
Abbruch
[TX] berühren
Der DTMF-Code scrollt nach
links und die gerade gesende-
te Stelle verschwindet am lin-
ken Rand des „DTMF"-Fens-
ters.
