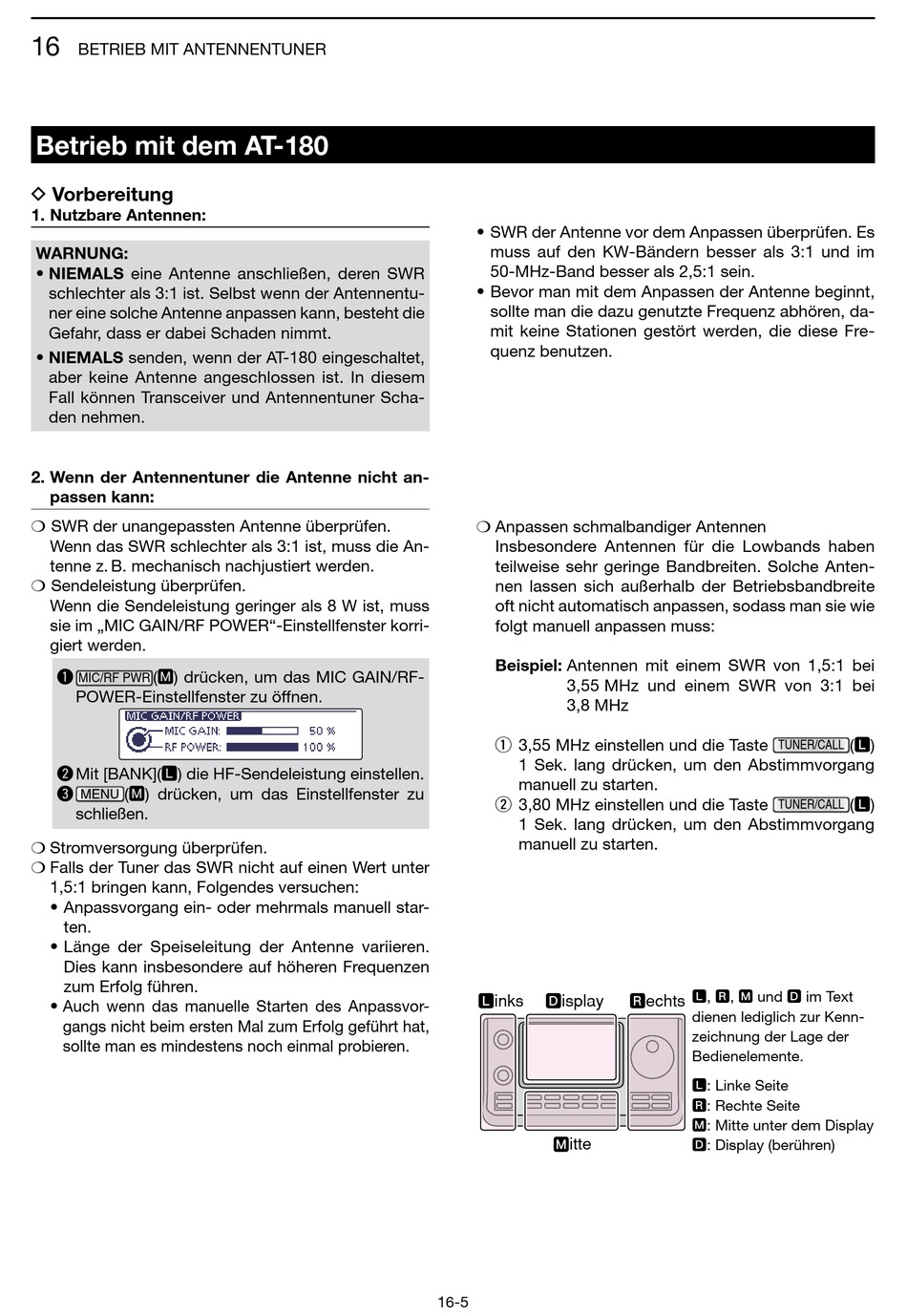

16
BETRIEB MIT ANTENNENTUNER

Betrieb mit dem AT-180

D Vorbereitung

1. Nutzbare Antennen:
WARNUNG:
• NIEMALS eine Antenne anschließen, deren SWR
schlechter als 3:1 ist. Selbst wenn der Antennentu-
ner eine solche Antenne anpassen kann, besteht die
Gefahr, dass er dabei Schaden nimmt.
• NIEMALS senden, wenn der AT-180 eingeschaltet,
aber keine Antenne angeschlossen ist. In diesem
Fall können Transceiver und Antennentuner Scha-
den nehmen.
2. Wenn der Antennentuner die Antenne nicht an-
passen kann:
H SWR der unangepassten Antenne überprüfen.
Wenn das SWR schlechter als 3:1 ist, muss die An-
tenne z. B. mechanisch nachjustiert werden.
H Sendeleistung überprüfen.
Wenn die Sendeleistung geringer als 8 W ist, muss
sie im „MIC GAIN/RF POWER"-Einstellfenster korri-
giert werden.
(M) drücken, um das MIC GAIN/RF-
q
MIC/RF PWR
POWER-Einstellfenster zu öffnen.
w Mit [BANK](L) die HF-Sendeleistung einstellen.
(M) drücken, um das Einstellfenster zu
e MENU
schließen.
H Stromversorgung überprüfen.
H Falls der Tuner das SWR nicht auf einen Wert unter
1,5:1 bringen kann, Folgendes versuchen:
• Anpassvorgang ein- oder mehrmals manuell star-
ten.
• Länge der Speiseleitung der Antenne variieren.
Dies kann insbesondere auf höheren Frequenzen
zum Erfolg führen.
• Auch wenn das manuelle Starten des Anpassvor-
gangs nicht beim ersten Mal zum Erfolg geführt hat,
sollte man es mindestens noch einmal probieren.
• SWR der Antenne vor dem Anpassen überprüfen. Es
muss auf den KW-Bändern besser als 3:1 und im
50-MHz-Band besser als 2,5:1 sein.
• Bevor man mit dem Anpassen der Antenne beginnt,
sollte man die dazu genutzte Frequenz abhören, da-
mit keine Stationen gestört werden, die diese Fre-
quenz benutzen.
H Anpassen schmalbandiger Antennen
Insbesondere Antennen für die Lowbands haben
teilweise sehr geringe Bandbreiten. Solche Anten-
nen lassen sich außerhalb der Betriebsbandbreite
oft nicht automatisch anpassen, sodass man sie wie
folgt manuell anpassen muss:
Beispiel: Antennen mit einem SWR von 1,5:1 bei
3,55 MHz und einem SWR von 3:1 bei
3,8 MHz
q 3,55 MHz einstellen und die Taste
1 Sek. lang drücken, um den Abstimmvorgang
manuell zu starten.
w 3,80 MHz einstellen und die Taste
1 Sek. lang drücken, um den Abstimmvorgang
manuell zu starten.
L inks D isplay
M itte
16-5
TUNER/CALL
TUNER/CALL
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
(L)
(L)
