5
FUNKTIONEN FÜR DEN EMPFANG

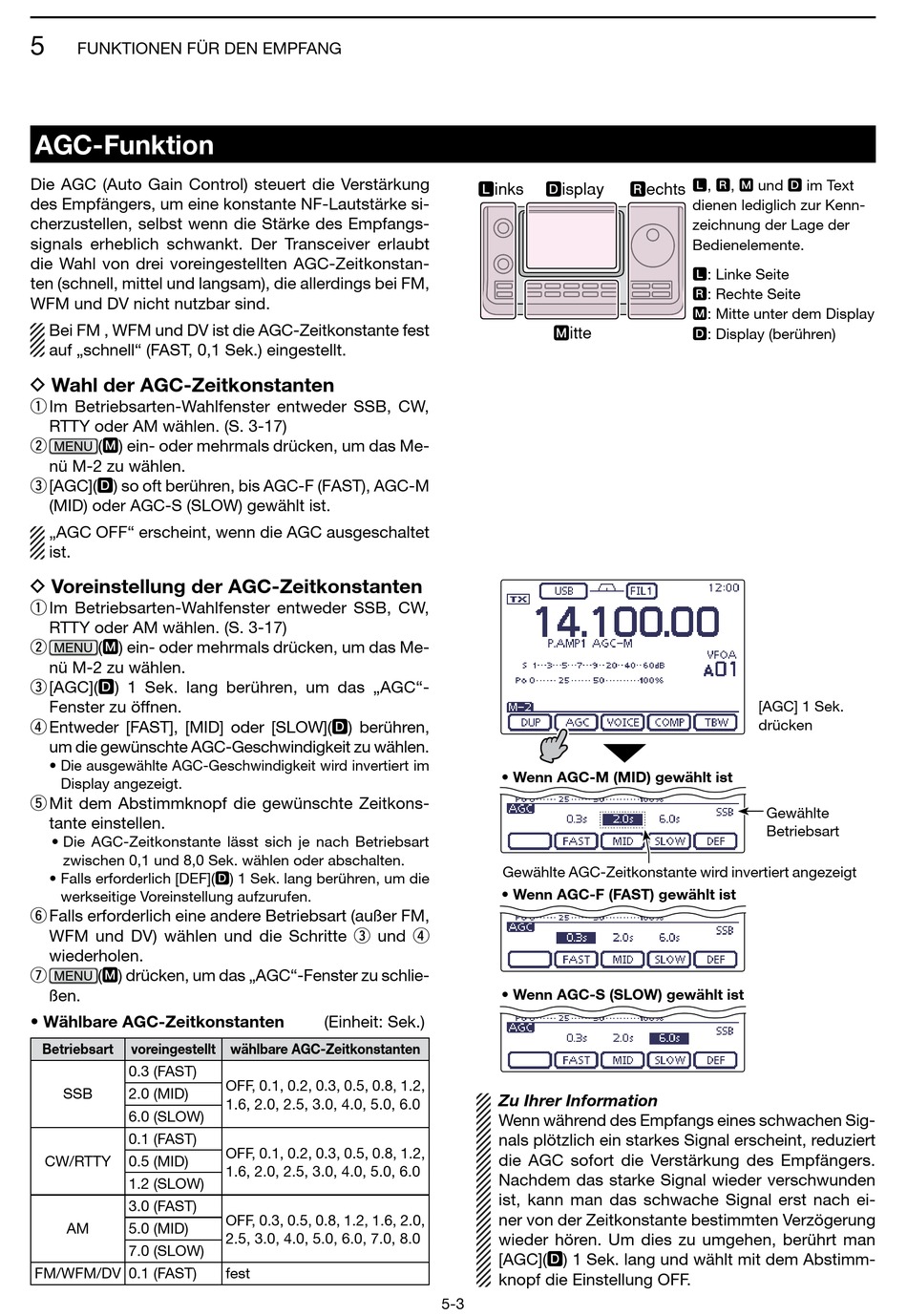

AGC-Funktion

Die AGC (Auto Gain Control) steuert die Verstärkung
des Empfängers, um eine konstante NF-Lautstärke si-
cherzustellen, selbst wenn die Stärke des Empfangs-
signals erheblich schwankt. Der Transceiver erlaubt
die Wahl von drei voreinge stellten AGC-Zeitkonstan-
ten (schnell, mittel und lang sam), die allerdings bei FM,
WFM und DV nicht nutzbar sind.
Bei FM , WFM und DV ist die AGC-Zeitkonstante fest
auf „schnell" (FAST, 0,1 Sek.) eingestellt.

D Wahl der AGC-Zeitkonstanten

q Im Betriebsarten-Wahlfenster entweder SSB, CW,
RTTY oder AM wählen. (S. 3-17)
(M) ein- oder mehrmals drücken, um das Me-
w
MENU
nü M-2 zu wählen.
e [AGC](D) so oft berühren, bis AGC-F (FAST), AGC-M
(MID) oder AGC-S (SLOW) gewählt ist.
„AGC OFF" erscheint, wenn die AGC ausgeschaltet
ist.

D Voreinstellung der AGC-Zeitkonstanten

q Im Betriebsarten-Wahlfenster entweder SSB, CW,
RTTY oder AM wählen. (S. 3-17)
(M) ein- oder mehrmals drücken, um das Me-
w
MENU
nü M-2 zu wählen.
e [AGC](D) 1 Sek. lang berühren, um das „AGC"-
Fenster zu öffnen.
r Entweder [FAST], [MID] oder [SLOW](D) berühren,
um die gewünschte AGC-Geschwindigkeit zu wählen.
• Die ausgewählte AGC-Geschwindigkeit wird invertiert im
Display angezeigt.
t Mit dem Abstimmknopf die gewünschte Zeit kons-
tante einstellen.
• Die AGC-Zeitkonstante lässt sich je nach Betriebsart
zwischen 0,1 und 8,0 Sek. wählen oder abschalten.
• Falls erforderlich [DEF](D) 1 Sek. lang berühren, um die
werkseitige Vor ein stellung aufzurufen.
y Falls erforderlich eine andere Betriebsart (außer FM,
WFM und DV) wählen und die Schritte e und r
wiederholen.
(M) drücken, um das „AGC"-Fenster zu schlie-
u
MENU
ßen.
• Wählbare AGC-Zeitkonstanten
Betriebsart voreingestellt wählbare AGC-Zeitkonstanten
0.3 (FAST)
SSB 2.0 (MID)
6.0 (SLOW)
0.1 (FAST)
CW/RTTY 0.5 (MID)
1.2 (SLOW)
3.0 (FAST)
AM 5.0 (MID)
7.0 (SLOW)
FM/WFM/DV 0.1 (FAST)
(Einheit: Sek.)
OFF, 0.1, 0.2, 0.3, 0.5, 0.8, 1.2,
1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0
OFF, 0.1, 0.2, 0.3, 0.5, 0.8, 1.2,
1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0
OFF, 0.3, 0.5, 0.8, 1.2, 1.6, 2.0,
2.5, 3.0, 4.0, 5.0, 6.0, 7.0, 8.0
fest
L inks D isplay
M itte
• Wenn AGC-M (MID) gewählt ist
Gewählte AGC-Zeitkonstante wird invertiert angezeigt
• Wenn AGC-F (FAST) gewählt ist
• Wenn AGC-S (SLOW) gewählt ist
Zu Ihrer Information
Wenn während des Empfangs eines schwachen Sig-
nals plötzlich ein starkes Signal erscheint, reduziert
die AGC sofort die Verstärkung des Empfängers.
Nachdem das starke Signal wieder verschwunden
ist, kann man das schwache Signal erst nach ei-
ner von der Zeitkonstante bestimmten Verzögerung
wieder hören. Um dies zu umgehen, berührt man
[AGC](D) 1 Sek. lang und wählt mit dem Abstimm-
knopf die Einstellung OFF.
5-3
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
[AGC] 1 Sek.
drücken
Gewählte
