Abschnitt 1 Gerätebeschreibung; Bedienteil - Vorderseite; Regler Dient Als Hf-Verstärkungsund Squelch-Regler - Icom IC-7100 Erweiterte Bedienungsanleitung

1
GERÄTEBESCHREIBUNG

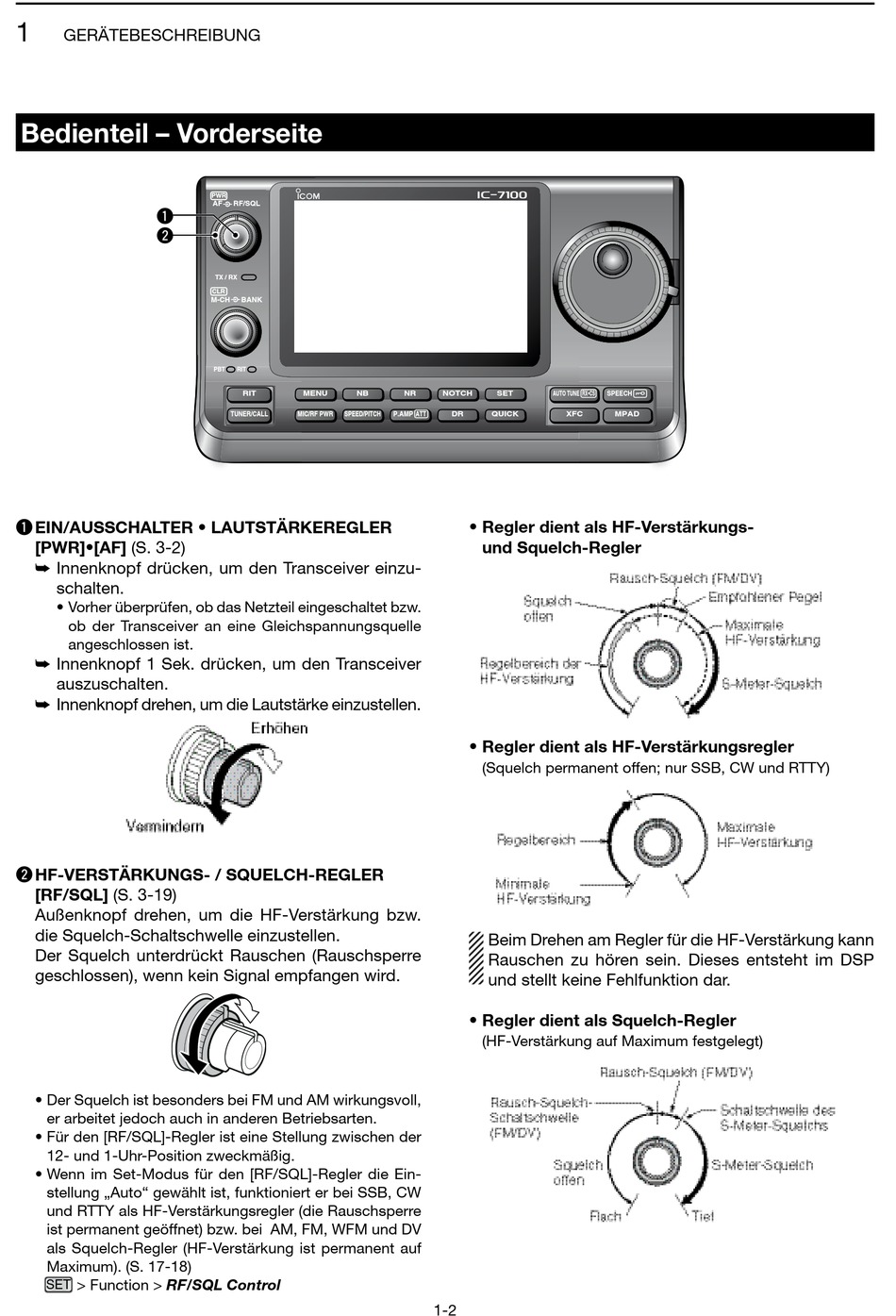

Bedienteil – Vorderseite
q
w
q EIN/AUSSCHALTER • LAUTSTÄRKEREGLER
[PWR]•[AF] (S. 3-2)
¯ Innenknopf drücken, um den Transceiver einzu-
schalten.
• Vorher überprüfen, ob das Netzteil eingeschaltet bzw.
ob der Transceiver an eine Gleichspannungsquelle
angeschlossen ist.
¯ Innenknopf 1 Sek. drücken, um den Transceiver
auszuschalten.
¯ Innenknopf drehen, um die Lautstärke einzustellen.
w HF-VERSTÄRKUNGS- / SQUELCH-REGLER
[RF/SQL] (S. 3-19)
Außenknopf drehen, um die HF-Verstärkung bzw.
die Squelch-Schaltschwelle einzustellen.
Der Squelch unterdrückt Rauschen (Rauschsperre
geschlossen), wenn kein Signal empfangen wird.
• Der Squelch ist besonders bei FM und AM wirkungsvoll,
er arbeitet jedoch auch in anderen Betriebsarten.
• Für den [RF/SQL]-Regler ist eine Stellung zwischen der
12- und 1-Uhr-Position zweckmäßig.
• Wenn im Set-Modus für den [RF/SQL]-Regler die Ein-
stellung „Auto" gewählt ist, funktioniert er bei SSB, CW
und RTTY als HF-Verstärkungsregler (die Rauschsperre
ist permanent geöffnet) bzw. bei AM, FM, WFM und DV
als Squelch-Regler (HF-Verstärkung ist permanent auf
Maximum). (S. 17-18)
> Function > RF/SQL Control
SET
PWR
AF RF/SQL
TX / RX
CLR
M-CH BANK
PBT RIT
RIT MENU NB
TUNER/CALL MIC/RF PWR SPEED/PITCH
i7100
NR NOTCH SET AUTO TUNE RX
P.AMP ATT DR QUICK
• Regler dient als HF-Verstärkungs-
und Squelch-Regler
• Regler dient als HF-Verstärkungsregler
(Squelch permanent offen; nur SSB, CW und RTTY)
Beim Drehen am Regler für die HF-Verstärkung kann
Rauschen zu hören sein. Dieses entsteht im DSP
und stellt keine Fehlfunktion dar.
• Regler dient als Squelch-Regler
(HF-Verstärkung auf Maximum festgelegt)
1-2
CS SPEECH
XFC MPAD
