Cw-Betrieb - Icom IC-7100 Erweiterte Bedienungsanleitung

4
EMPFANGEN UND SENDEN

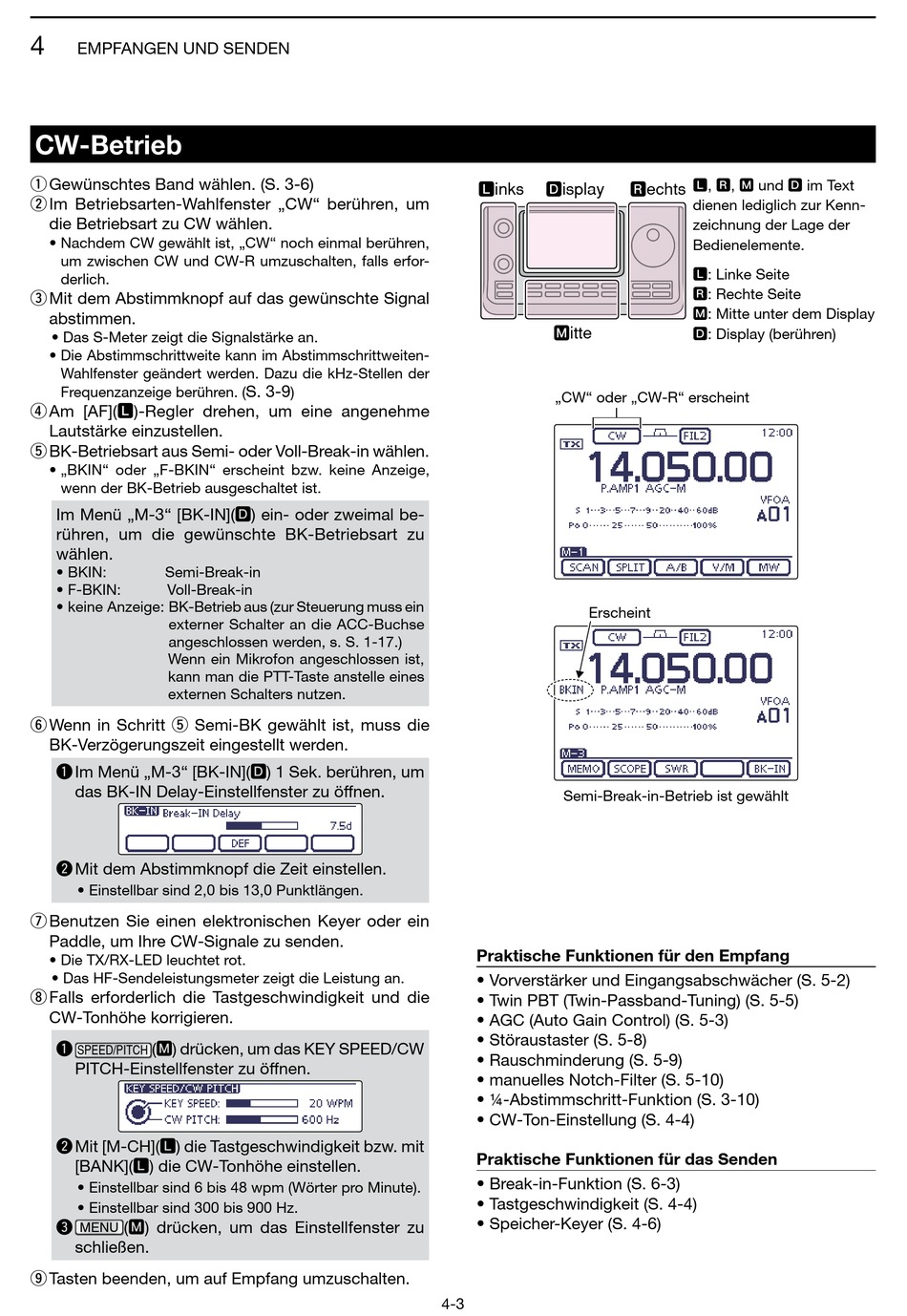

CW-Betrieb

q Gewünschtes Band wählen. (S. 3-6)
w Im Betriebsarten-Wahlfenster „CW" berühren, um
die Betriebsart zu CW wählen.
• Nachdem CW gewählt ist, „CW" noch einmal berühren,
um zwischen CW und CW-R umzuschalten, falls erfor-
derlich.
e Mit dem Abstimmknopf auf das gewünschte Signal
abstimmen.
• Das S-Meter zeigt die Signalstärke an.
• Die Abstimmschrittweite kann im Abstimmschrittweiten-
Wahlfenster geändert werden. Dazu die kHz-Stellen der
Frequenzanzeige berühren. (
r Am [AF](L)-Regler drehen, um eine angenehme
Lautstärke einzustellen.
t BK-Betriebsart aus Semi- oder Voll-Break-in wählen.
• „BKIN" oder „F-BKIN" erscheint bzw. keine Anzeige,
wenn der BK-Betrieb ausgeschaltet ist.
Im Menü „M-3" [BK-IN](D) ein- oder zweimal be-
rühren, um die gewünschte BK-Betriebsart zu
wählen.
• BKIN: Semi-Break-in
• F-BKIN: Voll-Break-in
• keine Anzeige: BK-Betrieb aus (zur Steuerung muss ein
externer Schalter an die ACC-Buchse
angeschlossen werden, s. S. 1-17.)
Wenn ein Mikrofon angeschlossen ist,
kann man die PTT-Taste anstelle eines
externen Schalters nutzen.
y Wenn in Schritt t Semi-BK gewählt ist, muss die
BK-Verzögerungszeit eingestellt werden.
q Im Menü „M-3" [BK-IN](D) 1 Sek. berühren, um
das BK-IN Delay-Einstellfenster zu öffnen.
w Mit dem Abstimmknopf die Zeit einstellen.
• Einstellbar sind 2,0 bis 13,0 Punktlängen.
u Benutzen Sie einen elektronischen Keyer oder ein
Paddle, um Ihre CW-Signale zu senden.
• Die TX/RX-LED leuchtet rot.
• Das HF-Sendeleistungsmeter zeigt die Leistung an.
i Falls erforderlich die Tastgeschwindigkeit und die
CW-Tonhöhe korrigieren.
(M) drücken, um das KEY SPEED/CW
q
SPEED/PITCH
PITCH-Einstellfenster zu öffnen.
w Mit [M-CH](L) die Tastgeschwindigkeit bzw. mit
[BANK](L) die CW-Tonhöhe einstellen.
• Einstellbar sind 6 bis 48 wpm (Wörter pro Minute).
• Einstellbar sind 300 bis 900 Hz.
(M) drücken, um das Einstellfenster zu
e
MENU
schließen.
o Tasten beenden, um auf Empfang umzuschalten.
S. 3-9
)
L inks D isplay
M itte
„CW" oder „CW-R" erscheint
Erscheint
Semi-Break-in-Betrieb ist gewählt
Praktische Funktionen für den Empfang
• Vorverstärker und Eingangsabschwächer (S. 5-2)
• Twin PBT (Twin-Passband-Tuning) (S. 5-5)
• AGC (Auto Gain Control) (S. 5-3)
• Störaustaster (S. 5-8)
• Rauschminderung (S. 5-9)
• manuelles Notch-Filter (S. 5-10)
• ¼-Abstimmschritt-Funktion (S. 3-10)
• CW-Ton-Einstellung (S. 4-4)
Praktische Funktionen für das Senden
• Break-in-Funktion (S. 6-3)
• Tastgeschwindigkeit (S. 4-4)
• Speicher-Keyer (S. 4-6)
4-3
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
