GERÄTEBESCHREIBUNG

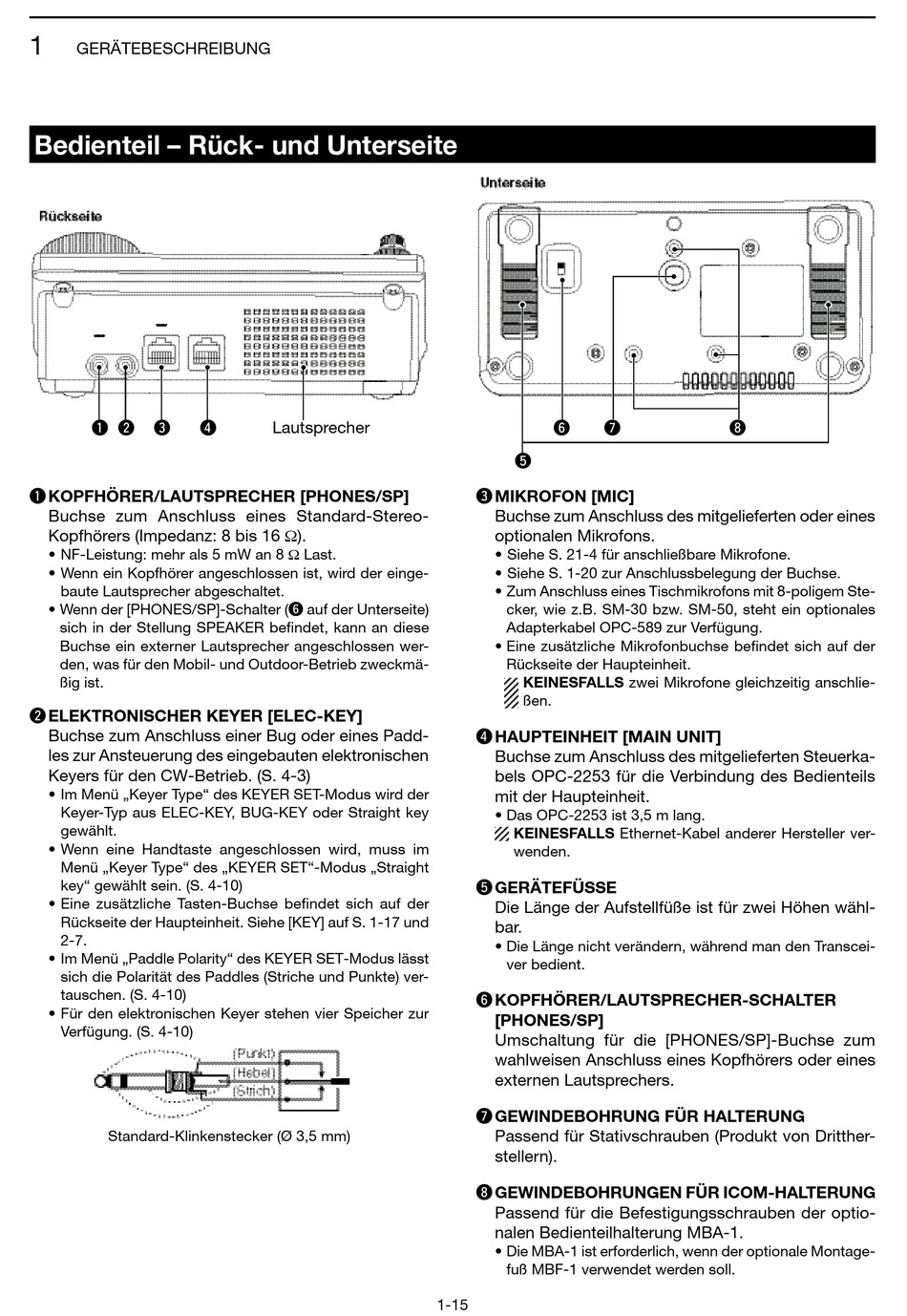

Bedienteil – Rück- und Unterseite
q w e r
q KOPFHÖRER/LAUTSPRECHER [PHONES/SP]
Buchse zum Anschluss eines Standard-Stereo-
Kopfhörers (Impedanz: 8 bis 16 ).
• NF-Leistung: mehr als 5 mW an 8
• Wenn ein Kopfhörer angeschlossen ist, wird der einge-
baute Lautsprecher abgeschaltet.
• Wenn der [PHONES/SP]-Schalter (y auf der Unterseite)
sich in der Stellung SPEAKER befindet, kann an diese
Buchse ein externer Lautsprecher angeschlossen wer-
den, was für den Mobil- und Outdoor-Betrieb zweckmä-
ßig ist.
w ELEKTRONISCHER KEYER [ELEC-KEY]
Buchse zum Anschluss einer Bug oder eines Padd-
les zur Ansteuerung des eingebauten elektronischen
Keyers für den CW-Betrieb. (S. 4-3)
• Im Menü „Keyer Type" des KEYER SET-Modus wird der
Keyer-Typ aus ELEC-KEY, BUG-KEY oder Straight key
gewählt.
• Wenn eine Handtaste angeschlossen wird, muss im
Menü „Keyer Type" des „KEYER SET"-Modus „Straight
key" gewählt sein. (S. 4-10)
• Eine zusätzliche Tasten-Buchse befindet sich auf der
Rück seite der Haupteinheit. Siehe [KEY] auf S. 1-17 und
2-7.
• Im Menü „Paddle Polarity" des KEYER SET-Modus lässt
sich die Polarität des Paddles (Striche und Punkte) ver-
tauschen. (S. 4-10)
• Für den elektronischen Keyer stehen vier Speicher zur
Verfügung. (S. 4-10)
Standard-Klinkenstecker (Ø 3,5 mm)
Lautsprecher
Last.
1-15
y u
t
e MIKROFON [MIC]
Buchse zum Anschluss des mitgelieferten oder eines
optionalen Mikrofons.
• Siehe S. 21-4 für anschließbare Mikrofone.
• Siehe S. 1-20 zur Anschlussbelegung der Buchse.
• Zum Anschluss eines Tischmikrofons mit 8-poligem Ste-
cker, wie z.B. SM-30 bzw. SM-50, steht ein optionales
Adapterkabel OPC-589 zur Verfügung.
• Eine zusätzliche Mikrofonbuchse befindet sich auf der
Rückseite der Haupteinheit.
KEINESFALLS zwei Mikrofone gleichzeitig anschlie-
ßen.
r HAUPTEINHEIT [MAIN UNIT]
Buchse zum Anschluss des mitgelieferten Steuerka-
bels OPC-2253 für die Verbindung des Bedienteils
mit der Haupteinheit.
• Das OPC-2253 ist 3,5 m lang.
KEINESFALLS Ethernet-Kabel anderer Hersteller ver-
wenden.
t GERÄTEFÜSSE
Die Länge der Aufstellfüße ist für zwei Höhen wähl-
bar.
• Die Länge nicht verändern, während man den Trans cei-
ver bedient.
y KOPFHÖRER/LAUTSPRECHER-SCHALTER
[PHONES/SP]
Umschaltung für die [PHONES/SP]-Buchse zum
wahlweisen Anschluss eines Kopfhörers oder eines
externen Lautsprechers.
u GEWINDEBOHRUNG FÜR HALTERUNG
Passend für Stativschrauben (Produkt von Dritther-
stellern).
i GEWINDEBOHRUNGEN FÜR ICOM-HALTERUNG
Passend für die Befestigungsschrauben der optio-
nalen Bedienteilhalterung MBA-1.
• Die MBA-1 ist erforderlich, wenn der optionale Montage-
fuß MBF-1 verwendet werden soll.
i
