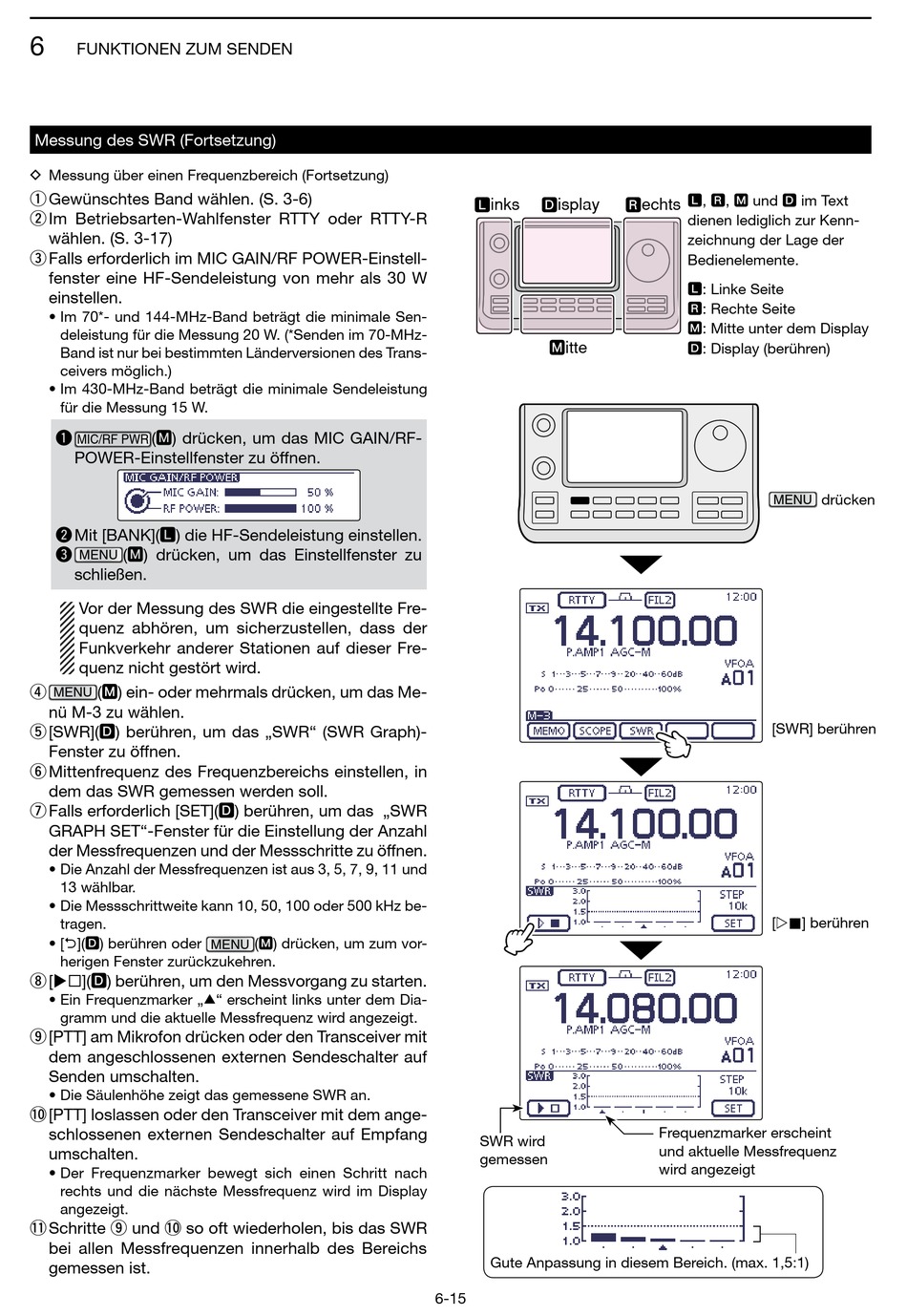

Icom IC-7100 Erweiterte Bedienungsanleitung Seite 119

6
FUNKTIONEN ZUM SENDEN
Messung des SWR (Fortsetzung)
D Messung über einen Frequenzbereich (Fortsetzung)
q Gewünschtes Band wählen. (S. 3-6)
w Im Betriebsarten-Wahlfenster RTTY oder RTTY-R
wählen. (S. 3-17)
e Falls erforderlich im MIC GAIN/RF POWER-Einstell-
fenster eine HF-Sendeleistung von mehr als 30 W
einstellen.
• Im 70*- und 144-MHz-Band beträgt die minimale Sen-
deleistung für die Messung 20 W. (*Senden im 70-MHz-
Band ist nur bei bestimmten Länderversionen des Trans-
ceivers möglich.)
• Im 430-MHz-Band beträgt die minimale Sendeleistung
für die Messung 15 W.
(M) drücken, um das MIC GAIN/RF-
q
MIC/RF PWR
POWER-Einstellfenster zu öffnen.
w Mit [BANK](L) die HF-Sendeleistung einstellen.
(M) drücken, um das Einstellfenster zu
e MENU
schließen.
Vor der Messung des SWR die eingestellte Fre-
quenz abhören, um sicherzustellen, dass der
Funkverkehr anderer Stationen auf dieser Fre-
quenz nicht gestört wird.
(M) ein- oder mehrmals drücken, um das Me-
r
MENU
nü M-3 zu wählen.
t [SWR](D) berühren, um das „SWR" (SWR Graph)-
Fenster zu öffnen.
y Mittenfrequenz des Frequenzbereichs einstellen, in
dem das SWR gemessen werden soll.
u Falls erforderlich [SET](D) berühren, um das „SWR
GRAPH SET"-Fenster für die Einstellung der Anzahl
der Messfrequenzen und der Messschritte zu öffnen.
• Die Anzahl der Messfrequenzen ist aus 3, 5, 7, 9, 11 und
13 wählbar.
• Die Messschrittweite kann 10, 50, 100 oder 500 kHz be-
tragen.
• [ ](D) berühren oder
herigen Fenster zurückzukehren.
i [ ](D) berühren, um den Messvorgang zu starten.
• Ein Frequenzmarker „∫" erscheint links unter dem Dia-
gramm und die aktuelle Messfrequenz wird angezeigt.
o [PTT] am Mikrofon drücken oder den Transceiver mit
dem angeschlossenen externen Sendeschalter auf
Senden umschalten.
• Die Säulenhöhe zeigt das gemessene SWR an.
!0 [PTT] loslassen oder den Transceiver mit dem ange-
schlossenen externen Sendeschalter auf Empfang
umschalten.
• Der Frequenzmarker bewegt sich einen Schritt nach
rechts und die nächste Messfrequenz wird im Display
angezeigt.
!1 Schritte o und !0 so oft wiederholen, bis das SWR
bei allen Messfrequenzen innerhalb des Bereichs
gemessen ist.
(M) drücken, um zum vor-
MENU
L inks D isplay
M itte
SWR wird
gemessen
Gute Anpassung in diesem Bereich. (max. 1,5:1)
6-15
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
MENU
[SWR] berühren
[
Frequenzmarker erscheint
und aktuelle Messfrequenz
wird angezeigt
drücken
] berühren
