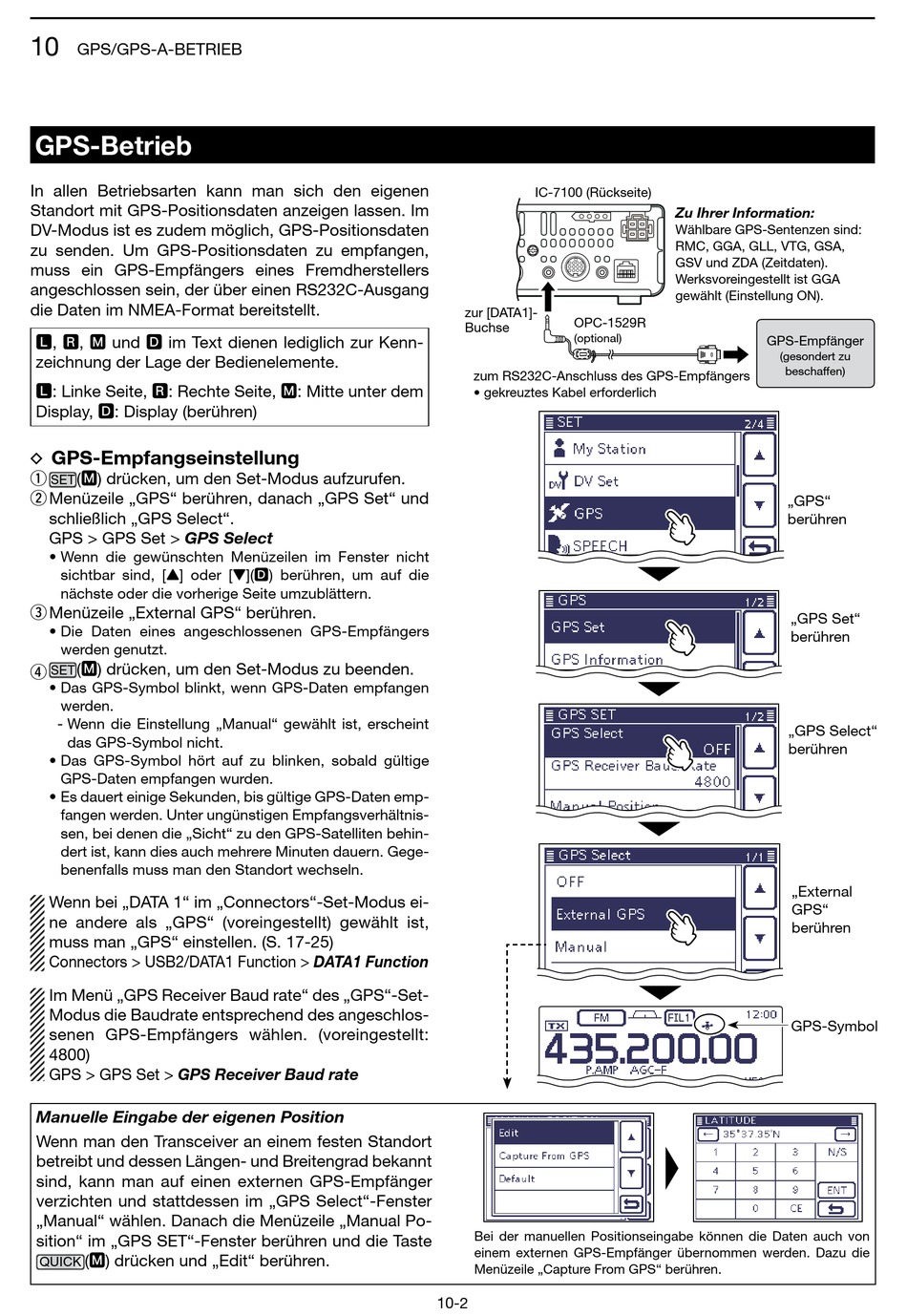

GPS/GPS-A-BETRIEB

GPS-Betrieb

In allen Betriebsarten kann man sich den eigenen
Standort mit GPS-Positionsdaten anzeigen lassen. Im
DV-Modus ist es zudem möglich, GPS-Positionsdaten
zu senden. Um GPS-Positionsdaten zu empfangen,
muss ein GPS-Empfängers eines Fremdherstellers
angeschlossen sein, der über einen RS232C-Ausgang
die Daten im NMEA-Format bereitstellt.
L, R, M und D im Text dienen lediglich zur Kenn-
zeichnung der Lage der Bedien elemente.
L: Linke Seite, R: Rechte Seite, M: Mitte unter dem
Display, D: Display (berühren)
GPS-Empfangseinstellung
D
(M) drücken, um den Set-Modus aufzurufen.
q
SET
w Menüzeile „GPS" berühren, danach „GPS Set" und
schließlich „GPS Select".
GPS > GPS Set > GPS Select
• Wenn die gewünschten Menüzeilen im Fenster nicht
sichtbar sind, [Y] oder [Z](D) berühren, um auf die
nächste oder die vorherige Seite umzublättern.
e Menüzeile „External GPS" berühren.
• Die Daten eines angeschlossenen GPS-Empfängers
werden genutzt.
(M) drücken, um den Set-Modus zu beenden.
SET
r
• Das GPS-Symbol blinkt, wenn GPS-Daten empfangen
werden.
- Wenn die Einstellung „Manual" gewählt ist, erscheint
das GPS-Symbol nicht.
• Das GPS-Symbol hört auf zu blinken, sobald gültige
GPS-Daten empfangen wurden.
• Es dauert einige Sekunden, bis gültige GPS-Daten emp-
fangen werden. Unter ungünstigen Empfangsverhältnis-
sen, bei denen die „Sicht" zu den GPS-Satelliten behin-
dert ist, kann dies auch mehrere Minuten dauern. Gege-
benenfalls muss man den Standort wechseln.
Wenn bei „DATA 1" im „Connectors"-Set-Modus ei-
ne andere als „GPS" (voreingestellt) gewählt ist,
muss man „GPS" einstellen. (S. 17-25)
Connectors > USB2/DATA1 Function > DATA1 Function
Im Menü „GPS Receiver Baud rate" des „GPS"-Set-
Modus die Baudrate entsprechend des angeschlos-
senen GPS-Empfängers wählen. (voreingestellt:
4800)
GPS > GPS Set > GPS Receiver Baud rate
Manuelle Eingabe der eigenen Position
Wenn man den Transceiver an einem festen Standort
betreibt und dessen Längen- und Breitengrad bekannt
sind, kann man auf einen externen GPS-Empfänger
verzichten und stattdessen im „GPS Select"-Fenster
„Manual" wählen. Danach die Menüzeile „Manual Po-
sition" im „GPS SET"-Fenster berühren und die Taste
(M) drücken und „Edit" berühren.
QUICK
IC-7100 (Rückseite)
zur [DATA1]-
OPC-1529R
Buchse
(optional)
zum RS232C-Anschluss des GPS-Empfängers
• gekreuztes Kabel erforderlich
Bei der manuellen Positionseingabe können die Daten auch von
einem externen GPS-Empfänger übernommen werden. Dazu die
Menü zeile „Capture From GPS" berühren.
10-2
Zu Ihrer Information:
Wählbare GPS-Sentenzen sind:
RMC, GGA, GLL, VTG, GSA,
GSV und ZDA (Zeitdaten).
Werksvoreingestellt ist GGA
gewählt (Einstellung ON).
GPS-Empfänger
(gesondert zu
beschaffen)
„GPS"
berühren
„GPS Set"
berühren
„GPS Select"
berühren
„External
GPS"
berühren
GPS-Symbol
