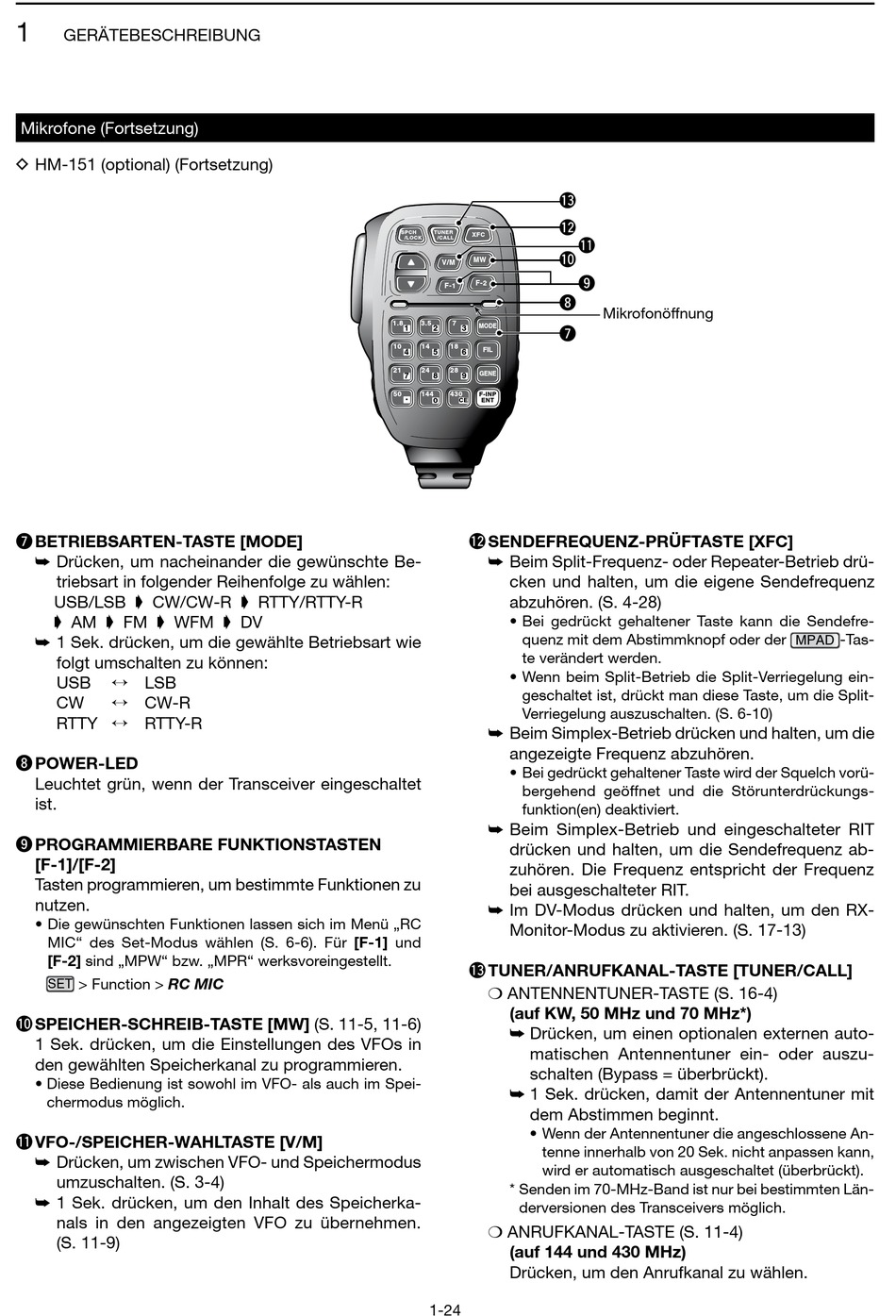

Icom IC-7100 Erweiterte Bedienungsanleitung Seite 26

1
GERÄTEBESCHREIBUNG
Mikrofone (Fortsetzung)
D HM-151 (optional) (Fortsetzung)
u BETRIEBSARTEN-TASTE [MODE]
¯ Drücken, um nacheinander die gewünschte Be-
triebsart in folgender Reihenfolge zu wählen:
USB/LSB ± CW/CW-R ± RTTY/RTTY-R
± AM ± FM ± WFM ± DV
¯ 1 Sek. drücken, um die gewählte Betriebsart wie
folgt umschalten zu können:
USB £ LSB
CW £ CW-R
RTTY £ RTTY-R
i POWER-LED
Leuchtet grün, wenn der Transceiver eingeschaltet
ist.
o PROGRAMMIERBARE FUNKTIONSTASTEN
[F-1]/[F-2]
Tasten programmieren, um bestimmte Funktionen zu
nutzen.
• Die gewünschten Funktionen lassen sich im Menü „RC
MIC" des Set-Modus wählen (S. 6-6). Für [F-1] und
[F-2] sind „MPW" bzw. „MPR" werksvoreingestellt.
> Function > RC MIC
SET
!0 SPEICHER-SCHREIB-TASTE [MW] (S. 11-5, 11-6)
1 Sek. drücken, um die Einstellungen des VFOs in
den gewählten Speicherkanal zu programmieren.
• Diese Bedienung ist sowohl im VFO- als auch im Spei-
chermodus möglich.
!1 VFO-/SPEICHER-WAHLTASTE [V/M]
¯ Drücken, um zwischen VFO- und Speichermodus
umzuschalten. (S. 3-4)
¯ 1 Sek. drücken, um den Inhalt des Speicherka-
nals in den angezeigten VFO zu übernehmen.
(S. 11-9)
!3
!2
SPCH TUNER
XFC
/LOCK /CALL
!0
MW
V/M
F-2
F-1
i
1.8 3.5 7
MODE
1 2 3
u
10 14 18
FIL
4 5 6
21 24 28
GENE
7 8 9
50 . 144 430
F-INP
0 CE ENT
!2 SENDEFREQUENZ-PRÜFTASTE [XFC]
¯ Beim Split-Frequenz- oder Repeater-Betrieb drü-
cken und halten, um die eigene Sendefrequenz
abzuhören. (S. 4-28)
• Bei gedrückt gehaltener Taste kann die Sendefre-
quenz mit dem Abstimmknopf oder der
te verändert werden.
• Wenn beim Split-Betrieb die Split-Verriegelung ein-
geschaltet ist, drückt man diese Taste, um die Split-
Verriegelung auszuschalten. (S. 6-10)
¯ Beim Simplex-Betrieb drücken und halten, um die
angezeigte Frequenz abzuhören.
• Bei gedrückt gehaltener Taste wird der Squelch vorü-
bergehend geöffnet und die Störunterdrückungs-
funk tion(en) deaktiviert.
¯ Beim Simplex-Betrieb und eingeschalteter RIT
drücken und halten, um die Sendefrequenz ab-
zuhören. Die Frequenz entspricht der Frequenz
bei ausgeschalteter RIT.
¯ Im DV-Modus drücken und halten, um den RX-
Monitor-Modus zu aktivieren. (S. 17-13)
!3 TUNER/ANRUFKANAL-TASTE [TUNER/CALL]
H ANTENNENTUNER-TASTE (S. 16-4)
(auf KW, 50 MHz und 70 MHz*)
¯ Drücken, um einen optionalen externen auto-
matischen Antennentuner ein- oder auszu-
schalten (Bypass = überbrückt).
¯ 1 Sek. drücken, damit der Antennentuner mit
dem Abstimmen beginnt.
• Wenn der Antennentuner die angeschlossene An-
tenne innerhalb von 20 Sek. nicht anpassen kann,
wird er automatisch ausgeschaltet (überbrückt).
* Senden im 70-MHz-Band ist nur bei bestimmten Län-
derversionen des Transceivers möglich.
H ANRUFKANAL-TASTE (S. 11-4)
(auf 144 und 430 MHz)
Drücken, um den Anrufkanal zu wählen.
1-24
!1
o
Mikrofonöffnung
-Tas-
MPAD
