10
GPS/GPS-A-BETRIEB

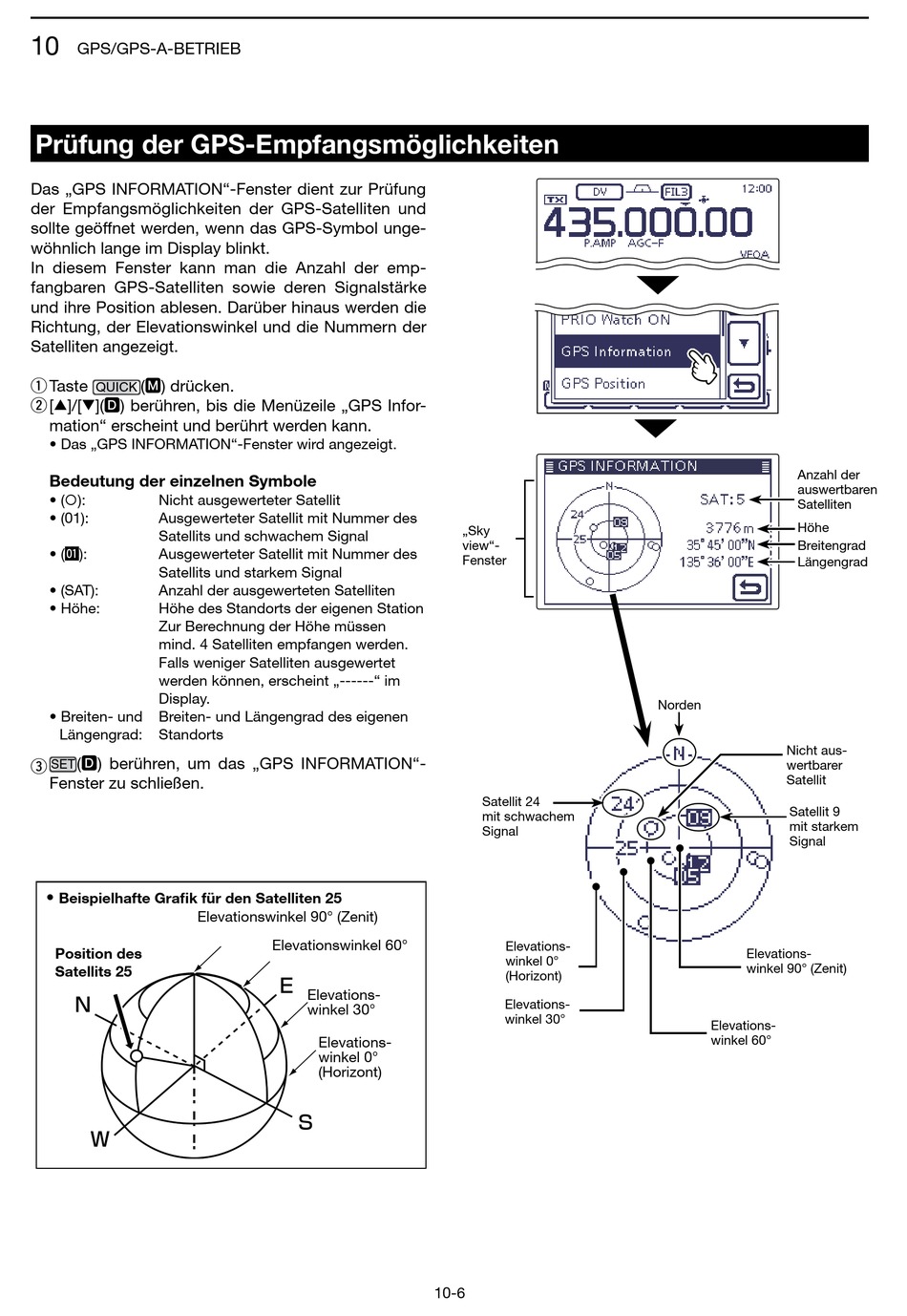

Prüfung der GPS-Empfangsmöglichkeiten
Das „GPS INFORMATION"-Fenster dient zur Prüfung
der Empfangsmöglichkeiten der GPS-Satelliten und
sollte geöffnet werden, wenn das GPS-Symbol unge-
wöhnlich lange im Display blinkt.
In diesem Fenster kann man die Anzahl der emp-
fangbaren GPS-Satelliten sowie deren Signalstärke
und ihre Position ablesen. Darüber hinaus werden die
Richtung, der Elevationswinkel und die Nummern der
Satelliten angezeigt.
q Taste (M) drücken.
QUICK
w [∫]/[√](D) berühren, bis die Menüzeile „GPS Infor-
mation" erscheint und berührt werden kann.
• Das „GPS INFORMATION"-Fenster wird angezeigt.
Bedeutung der einzelnen Symbole
• ( ): Nicht ausgewerteter Satellit
• (01): Ausgewerteter Satellit mit Nummer des
Satellits und schwachem Signal
• (‚1 ) : Ausgewerteter Satellit mit Nummer des
Satellits und starkem Signal
• (SAT): Anzahl der ausgewerteten Satelliten
• Höhe: Höhe des Standorts der eigenen Station
Zur Berechnung der Höhe müssen
mind. 4 Satelliten empfangen werden.
Falls weniger Satelliten ausgewertet
werden können, erscheint „------" im
Display.
• Breiten- und Breiten- und Längengrad des eigenen
Längengrad: Standorts
(D) berühren, um das „GPS INFORMATION"-
SET
e
Fenster zu schließen.
•
Beispielhafte Grafik für den Satelliten 25
Elevationswinkel 90° (Zenit)
Position des
Satellits 25
N
W
Elevationswinkel 60°
E
Elevations-
winkel 30°
Elevations-
winkel 0°
(Horizont)
S
10-6
„Sky
view"-
Fenster
Satellit 24
mit schwachem
Signal
Elevations-
winkel 0°
(Horizont)
Elevations-
winkel 30°
Anzahl der
auswertbaren
Satelliten
Höhe
Breitengrad
Längengrad
Norden
Nicht aus-
wertbarer
Satellit
Satellit 9
mit starkem
Signal
Elevations-
winkel 90° (Zenit)
Elevations-
winkel 60°
