AUFSTELLUNG UND ANSCHLUSS

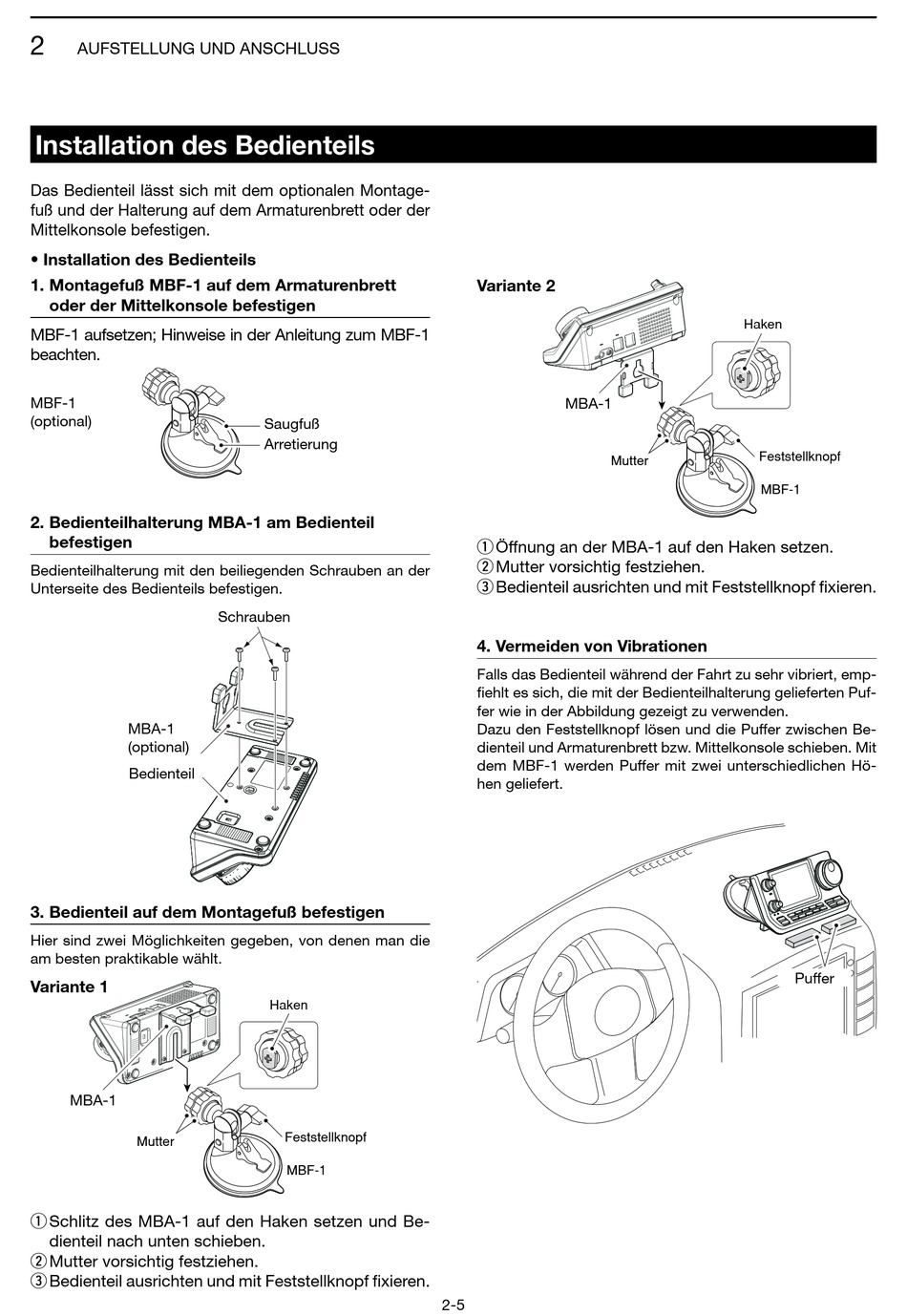

Installation des Bedienteils

Das Bedienteil lässt sich mit dem optionalen Montage-
fuß und der Halterung auf dem Armaturenbrett oder der
Mittelkonsole befestigen.
• Installation des Bedienteils
1. Montagefuß MBF-1 auf dem Armaturenbrett
oder der Mittelkonsole befestigen
MBF-1 aufsetzen; Hinweise in der Anleitung zum MBF-1
beachten.
MBF-1
(optional)
2. Bedienteilhalterung MBA-1 am Bedienteil
befestigen
Bedienteilhalterung mit den beiliegenden Schrauben an der
Unterseite des Bedienteils befestigen.
MBA-1
(optional)
Bedienteil
3. Bedienteil auf dem Montagefuß befestigen
Hier sind zwei Möglichkeiten gegeben, von denen man die
am besten praktikable wählt.
Variante 1
MBA-1
Mutter
q Schlitz des MBA-1 auf den Haken setzen und Be-
dienteil nach unten schieben.
w Mutter vorsichtig festziehen.
e Bedienteil ausrichten und mit Feststellknopf fixieren.
Saugfuß
Arretierung
Schrauben
Haken
Feststellknopf
MBF-1
Variante 2
MBA-1
Mutter
q Öffnung an der MBA-1 auf den Haken setzen.
w Mutter vorsichtig festziehen.
e Bedienteil ausrichten und mit Feststellknopf fixieren.
4. Vermeiden von Vibrationen
Falls das Bedienteil während der Fahrt zu sehr vibriert, emp-
fiehlt es sich, die mit der Bedienteilhalterung gelieferten Puf-
fer wie in der Abbildung gezeigt zu verwenden.
Dazu den Feststellknopf lösen und die Puffer zwischen Be-
dienteil und Armaturenbrett bzw. Mittelkonsole schieben. Mit
dem MBF-1 werden Puffer mit zwei unterschiedlichen Hö-
hen geliefert.
2-5
Haken
Feststellknopf
MBF-1
Puffer
