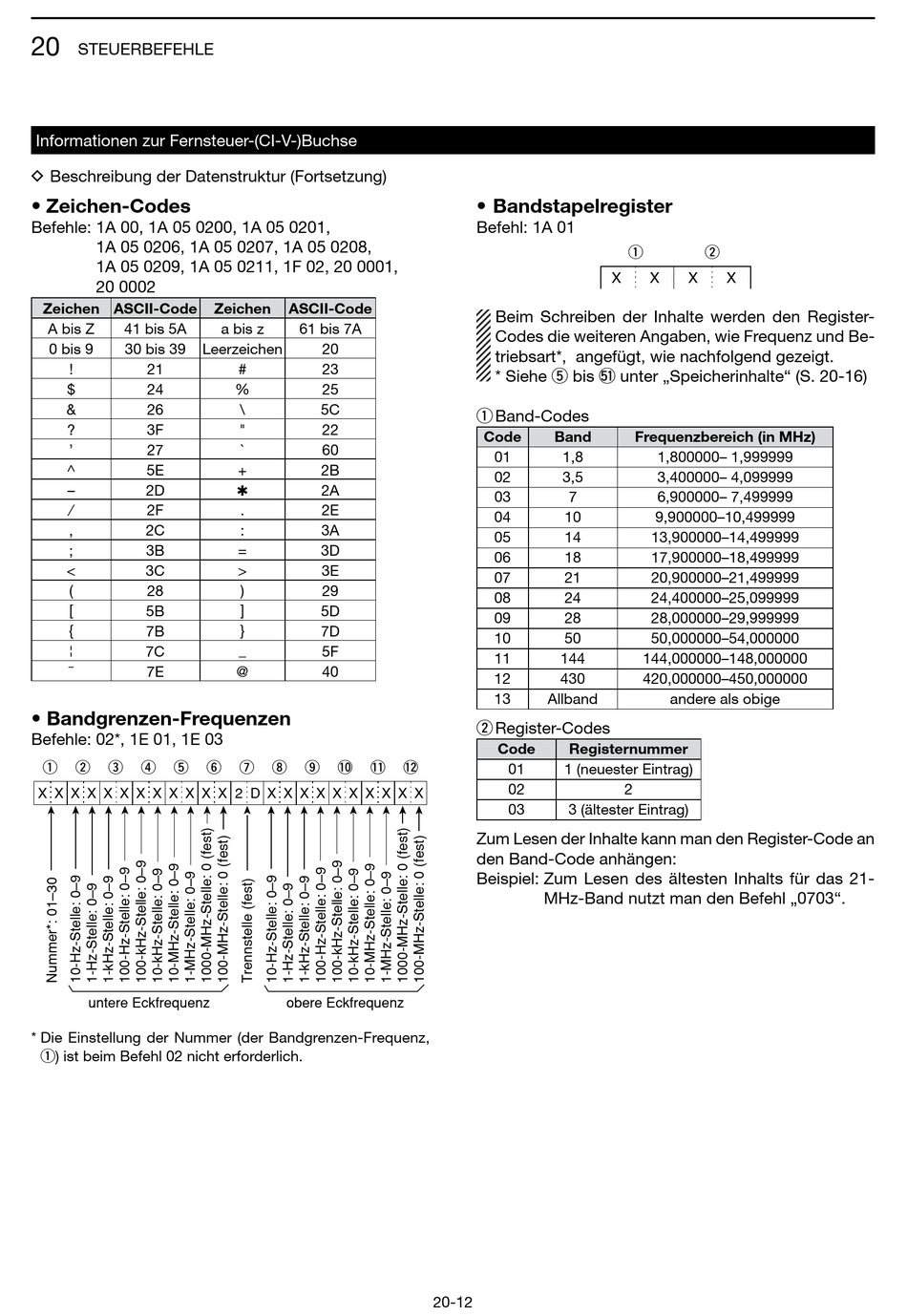

Zeichen-Codes - Icom IC-7100 Erweiterte Bedienungsanleitung

20
STEUERBEFEHLE
Informationen zur Fernsteuer-(CI-V-)Buchse
D Beschreibung der Datenstruktur (Fortsetzung)

• Zeichen-Codes

Befehle: 1A 00, 1A 05 0200, 1A 05 0201,
1A 05 0206, 1A 05 0207, 1A 05 0208,
1A 05 0209, 1A 05 0211, 1F 02, 20 0001,
20 0002
Zeichen ASCII-Code
A bis Z 41 bis 5A
0 bis 9 30 bis 39
! 21
$ 24
& 26
? 3F
' 27
^ 5E
– 2D
⁄ 2F
, 2C
; 3B
< 3C
(
28
[
5B
{ 7B
¦ 7C
¯ 7E
• Bandgrenzen-Frequenzen
Befehle: 02*, 1E 01, 1E 03
q w e r t
X X X X X X X X X X X X 2 D X X X X X X X X X X
untere Eckfrequenz
* Die Einstellung der Nummer (der Bandgrenzen-Frequenz,
q) ist beim Befehl 02 nicht erforderlich.
Zeichen ASCII-Code
a bis z 61 bis 7A
Leerzeichen 20
# 23
% 25
\ 5C
" 22
` 60
+ 2B
2A
,
. 2E
: 3A
= 3D
> 3E
)
29
]
5D
} 7D
_
5F
@ 40
y u i o !0 !1
obere Eckfrequenz
• Bandstapelregister
Befehl: 1A 01
Beim Schreiben der Inhalte werden den Register-
Codes die weiteren Angaben, wie Frequenz und Be-
triebsart*, angefügt, wie nachfolgend gezeigt.
* Siehe t bis %1 unter „Speicherinhalte" (S. 20-16)
q Band-Codes
Code Band
01 1,8
02 3,5
03 7
04 10
05 14
06 18
07 21
08 24
09 28
10 50
11 144
12 430
13 Allband
w Register-Codes
Code Registernummer
!2 01 1 (neuester Eintrag)
02
03 3 (ältester Eintrag)
Zum Lesen der Inhalte kann man den Register-Code an
den Band-Code anhängen:
Beispiel: Zum Lesen des ältesten Inhalts für das 21-
MHz-Band nutzt man den Befehl „0703".
20-12
q w
X X X X
Frequenzbereich (in MHz)
1,800000– 1,999999
3,400000– 4,099999
6,900000– 7,499999
9,900000–10,499999
13,900000–14,499999
17,900000–18,499999
20,900000–21,499999
24,400000–25,099999
28,000000–29,999999
50,000000–54,000000
144,000000–148,000000
420,000000–450,000000
andere als obige
2
