1
GERÄTEBESCHREIBUNG

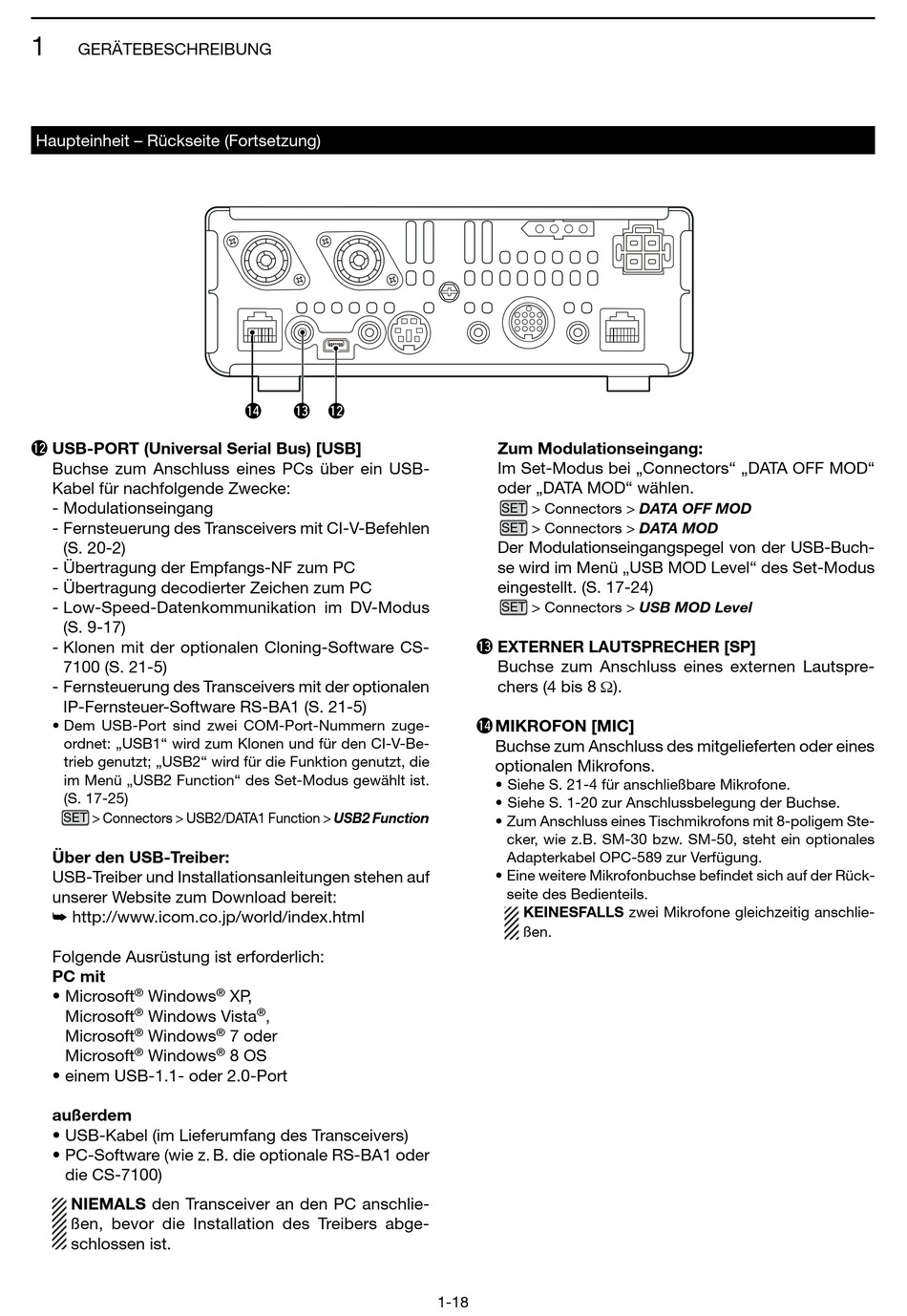

Haupteinheit – Rückseite (Fortsetzung)
!2 USB-PORT (Universal Serial Bus) [USB]
Buchse zum Anschluss eines PCs über ein USB-
Kabel für nachfolgende Zwecke:
- Modulationseingang
- Fernsteuerung des Transceivers mit CI-V-Befehlen
(S. 20-2)
- Übertragung der Empfangs-NF zum PC
- Übertragung decodierter Zeichen zum PC
- Low-Speed-Datenkommunikation im DV-Modus
(S. 9-17)
- Klonen mit der optionalen Cloning-Software CS-
7100 (S. 21-5)
- Fernsteuerung des Transceivers mit der optionalen
IP-Fernsteuer-Software RS-BA1 (S. 21-5)
• Dem USB-Port sind zwei COM-Port-Nummern zuge-
ordnet: „USB1" wird zum Klonen und für den CI-V-Be-
trieb genutzt; „USB2" wird für die Funktion genutzt, die
im Menü „USB2 Function" des Set-Modus gewählt ist.
(S. 17-25)
> Connectors > USB2/DATA1 Function > USB2 Function
SET
Über den USB-Treiber:
USB-Treiber und Installationsanleitungen stehen auf
unserer Website zum Download bereit:
¯ http://www.icom.co.jp/world/index.html
Folgende Ausrüstung ist erforderlich:
PC mit
• Microsoft ® Windows
®
Microsoft Windows Vista
®
Microsoft Windows
Microsoft ® Windows
• einem USB-1.1- oder 2.0-Port
außerdem
• USB-Kabel (im Lieferumfang des Transceivers)
• PC-Software (wie z. B. die optionale RS-BA1 oder
die CS-7100)
NIEMALS den Transceiver an den PC anschlie-
ßen, bevor die Installation des Treibers abge-
schlossen ist.
!4 !3 !2
® XP,
®
,
®
7 oder
® 8 OS

Zum Modulationseingang:

Im Set-Modus bei „Connectors" „DATA OFF MOD"
oder „DATA MOD" wählen.
> Connectors > DATA OFF MOD
SET
> Connectors > DATA MOD
SET
Der Modulationseingangspegel von der USB-Buch-
se wird im Menü „USB MOD Level" des Set-Modus
eingestellt. (S. 17-24)
> Connectors > USB MOD Level
SET
!3 EXTERNER LAUTSPRECHER [SP]
Buchse zum Anschluss eines externen Lautspre-
chers (4 bis 8 ).
!4 MIKROFON [MIC]
Buchse zum Anschluss des mitgelieferten oder eines
optionalen Mikrofons.
• Siehe S. 21-4 für anschließbare Mikrofone.
• Siehe S. 1-20 zur Anschlussbelegung der Buchse.
• Zum Anschluss eines Tischmikrofons mit 8-poligem Ste-
cker, wie z.B. SM-30 bzw. SM-50, steht ein optionales
Adapterkabel OPC-589 zur Verfügung.
• Eine weitere Mikrofonbuchse befindet sich auf der Rück-
seite des Bedienteils.
KEINESFALLS zwei Mikrofone gleichzeitig anschlie-
ßen.
1-18
