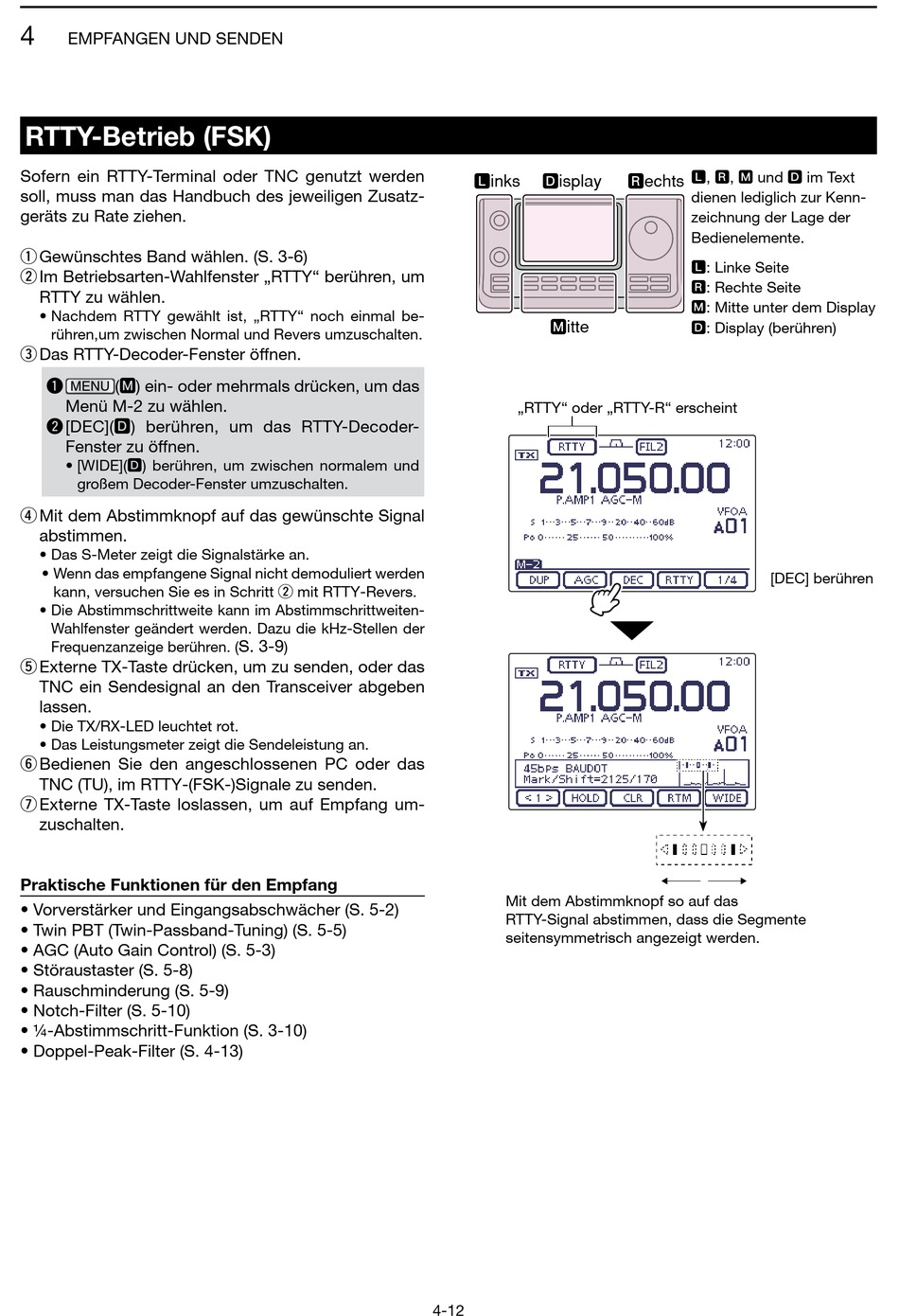

4
EMPFANGEN UND SENDEN

RTTY-Betrieb (FSK)

Sofern ein RTTY-Terminal oder TNC genutzt werden
soll, muss man das Handbuch des jeweiligen Zusatz-
geräts zu Rate ziehen.
q Gewünschtes Band wählen. (S. 3-6)
w Im Betriebsarten-Wahlfenster „RTTY" berühren, um
RTTY zu wählen.
• Nachdem RTTY gewählt ist, „RTTY" noch einmal be-
rühren,um zwischen Normal und Revers umzuschalten.
e Das RTTY-Decoder-Fenster öffnen.
(M) ein- oder mehrmals drücken, um das
q
MENU
Menü M-2 zu wählen.
w [DEC](D) berühren, um das RTTY-Decoder-
Fenster zu öffnen.
• [WIDE](D) berühren, um zwischen normalem und
großem Decoder-Fenster umzuschalten.
r Mit dem Abstimmknopf auf das gewünschte Signal
abstimmen.
• Das S-Meter zeigt die Signalstärke an.
• Wenn das empfangene Signal nicht demoduliert werden
kann, versuchen Sie es in Schritt w mit RTTY-Revers.
• Die Abstimmschrittweite kann im Abstimmschrittweiten-
Wahlfenster geändert werden. Dazu die kHz-Stellen der
Frequenzanzeige berühren. (
t Externe TX-Taste drücken, um zu senden, oder das
TNC ein Sendesignal an den Transceiver abgeben
lassen.
• Die TX/RX-LED leuchtet rot.
• Das Leistungsmeter zeigt die Sendeleistung an.
y Bedienen Sie den angeschlossenen PC oder das
TNC (TU), im RTTY-(FSK-)Signale zu senden.
u Externe TX-Taste loslassen, um auf Empfang um-
zuschalten.
Praktische Funktionen für den Empfang
• Vorverstärker und Eingangsabschwächer (S. 5-2)
• Twin PBT (Twin-Passband-Tuning) (S. 5-5)
• AGC (Auto Gain Control) (S. 5-3)
• Störaustaster (S. 5-8)
• Rauschminderung (S. 5-9)
• Notch-Filter (S. 5-10)
• ¼-Abstimmschritt-Funktion (S. 3-10)
• Doppel-Peak-Filter (S. 4-13)
S. 3-9
)
L inks D isplay
M itte
„RTTY" oder „RTTY-R" erscheint
Mit dem Abstimmknopf so auf das
RTTY-Signal abstimmen, dass die Segmente
seitensymmetrisch angezeigt werden.
4-12
L, R, M und D im Text
R echts
dienen lediglich zur Kenn-
zeichnung der Lage der
Bedien elemente.
L: Linke Seite
R: Rechte Seite
M: Mitte unter dem Display
D: Display (berühren)
[DEC] berühren
