19
WARTUNG

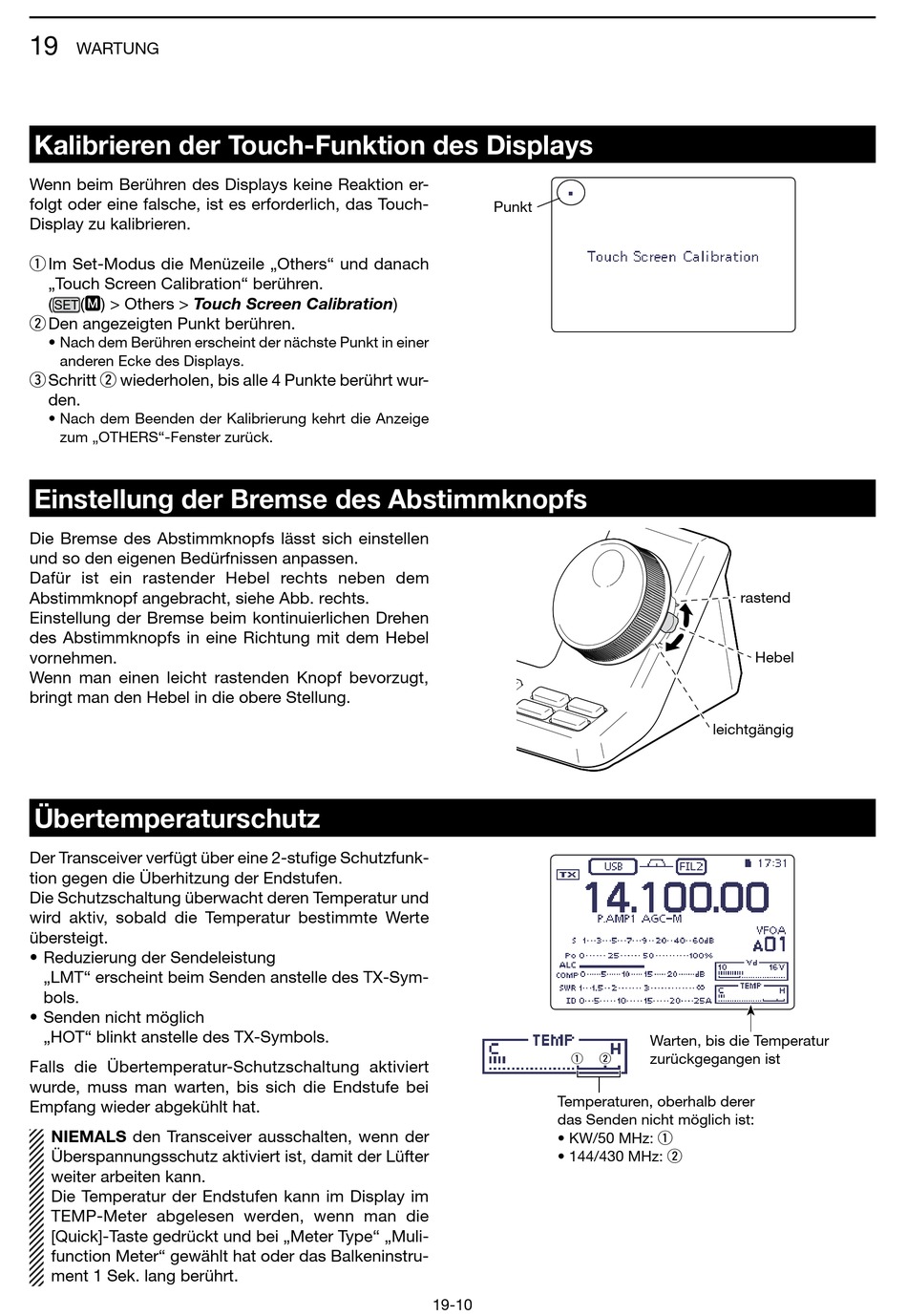

Kalibrieren der Touch-Funktion des Displays

Wenn beim Berühren des Displays keine Reaktion er-
folgt oder eine falsche, ist es erforderlich, das Touch-
Display zu kalibrieren.
q Im Set-Modus die Menüzeile „Others" und danach
„Touch Screen Calibration" berühren.
(M) > Others > Touch Screen Calibration)
(
SET
w Den angezeigten Punkt berühren.
• Nach dem Berühren erscheint der nächste Punkt in einer
anderen Ecke des Displays.
e Schritt w wiederholen, bis alle 4 Punkte berührt wur-
den.
• Nach dem Beenden der Kalibrierung kehrt die Anzeige
zum „OTHERS"-Fenster zurück.

Einstellung der Bremse des Abstimmknopfs

Die Bremse des Abstimmknopfs lässt sich einstellen
und so den eigenen Bedürfnissen anpassen.
Dafür ist ein rastender Hebel rechts neben dem
Abstimm knopf angebracht, siehe Abb. rechts.
Einstellung der Bremse beim kontinuierlichen Drehen
des Abstimmknopfs in eine Richtung mit dem Hebel
vornehmen.
Wenn man einen leicht rastenden Knopf bevorzugt,
bringt man den Hebel in die obere Stellung.
Übertemperaturschutz
Der Transceiver verfügt über eine 2-stufige Schutzfunk-
tion gegen die Überhitzung der Endstufen.
Die Schutzschaltung überwacht deren Temperatur und
wird aktiv, sobald die Temperatur bestimmte Werte
übersteigt.
• Reduzierung der Sendeleistung
„LMT" erscheint beim Senden anstelle des TX-Sym-
bols.
• Senden nicht möglich
„HOT" blinkt anstelle des TX-Symbols.
Falls die Übertemperatur-Schutzschaltung aktiviert
wurde, muss man warten, bis sich die Endstufe bei
Empfang wieder abgekühlt hat.
NIEMALS den Transceiver ausschalten, wenn der
Überspannungsschutz aktiviert ist, damit der Lüfter
weiter arbeiten kann.
Die Temperatur der Endstufen kann im Display im
TEMP-Meter abgelesen werden, wenn man die
[Quick]-Taste gedrückt und bei „Meter Type" „Muli-
function Meter" gewählt hat oder das Balkeninstru-
ment 1 Sek. lang berührt.
Punkt
q w
Temperaturen, oberhalb derer
das Senden nicht möglich ist:
• KW/50 MHz: q
• 144/430 MHz: w
19-10
rastend
Hebel
leichtgängig
Warten, bis die Temperatur
zurückgegangen ist
