BODENGEHÄUSE
4.1.1

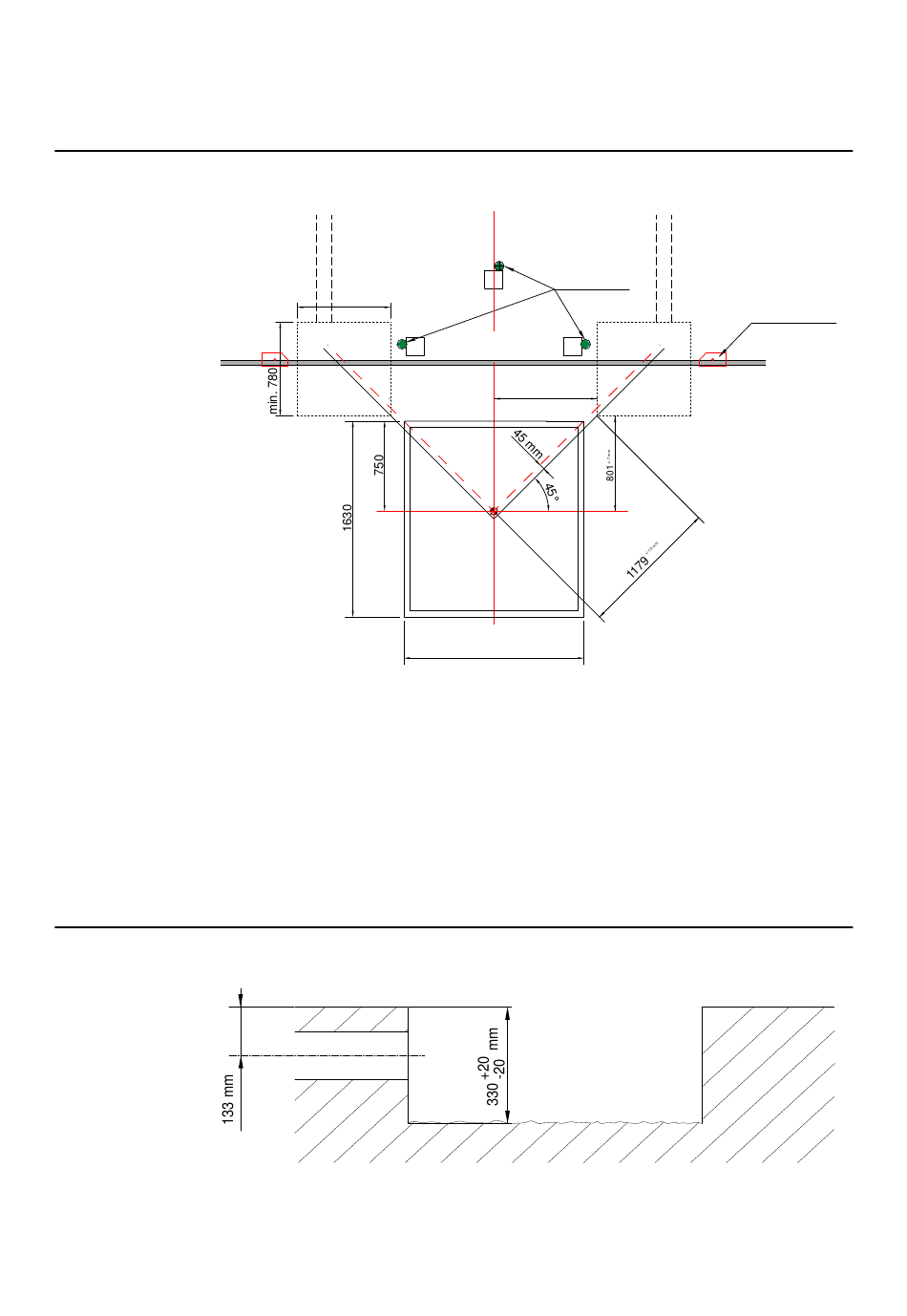

Abmessungen und Seitenansichten der Installationsschächte für 12"-
Bodengehäuse Elekta
Abmessungen und Position der Installationsschächte
• *Der Kabelkanal sollte idealerweise als starres PVC-Rohr mit einem Mindest-
Innendurchmesser von 100 mm und einem maximalen Außendurchmesser von 130 mm
ausgeführt sein.
• Nachdem Sie das Gehäuse platziert haben, gießen Sie Beton in den Schacht, bis die
Aluminiumabdeckung auf allen Seiten auf mindestens 10 mm stabilem Beton aufliegt.
• Die absolute Mindesttiefe des Schachts über die gesamte Fläche beträgt 310 mm.
• Die Oberfläche des Schachts muss eben sein, um eine Feinausrichtung der Bodengehäuse zu
ermöglichen.
• Die dunklen Ringe stellen die Linac-Befestigungspunkte dar.
Seitenansicht des Installationsschachts
① Fertigfußboden
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
Kabelkanal*
min. 780
①
Linac-
Befestigungspunkte
Elekta-Fascia
865
+/-7 mm
Isozentrum
1500
Abbildung 11
Abbildung 12
Kabelkanal*
Rahmen-Pads für
Fascia-Support
41
