Stahldeckenträger Elekta
Befestigen des Katzpuffers am Stahlträger
Zur Vermeidung einer potenziellen Kollision zwischen dem Elekta-Rollkettenzug und dem
Stahlträger für die Kamera muss ein Katzpuffer (d. h. W20340) installiert werden.

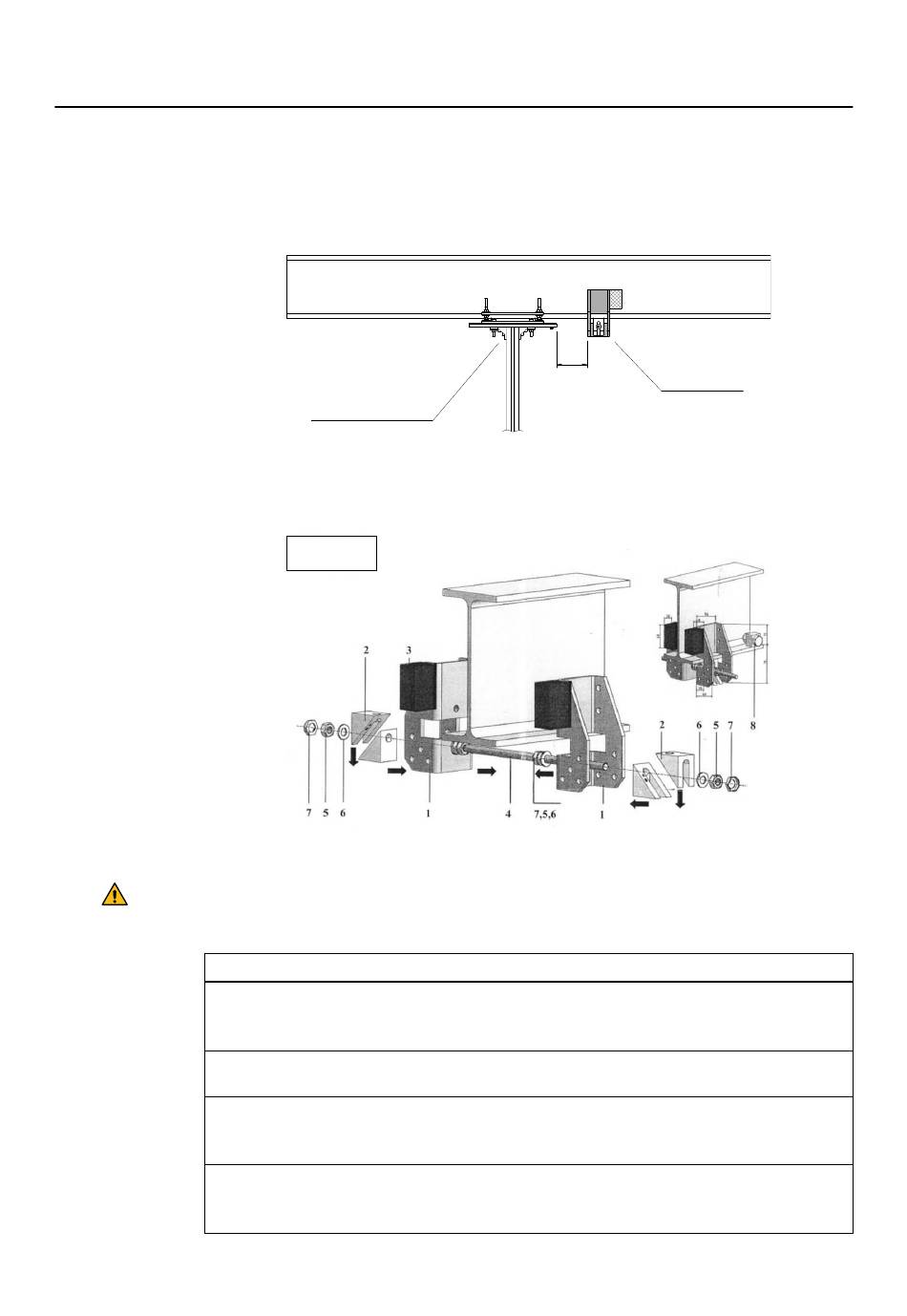

Folgende Abbildung zeigt die Montagepositionen für einen UNI-Katzpuffer und eine ExacTrac-
Gerätehalterung:
Folgende Abbildung zeigt den schematischen Aufbau eines W20340 UNI-Katzpuffers:
Warnung
Die keilförmigen Klemmstücke (2) müssen im gewalzten Stahlbereich angebracht werden
(siehe Abbildung), da sie keine Klemmfunktion haben.
Schritt
1.
2.
3.
4.
68
ET-Gerätehalterung für
ET-Kamerasystem
inkl. ET-Stahlträgerklemme
Variante A
Bringen Sie die zwei innersten Sicherungsmuttern (7), die Schraubenmuttern (5) und die
Unterlegscheiben (6) an beiden Seiten des Gewindestabs (4) an.
Stellen Sie sicher, dass der Abstand auf beiden Seiten gleich ist.
Bringen Sie die Endplatten (1) links und rechts am Gewindestab (4) (siehe Abbildung)
und anschließend am Trägerflansch an.
Montieren Sie zu beiden Seiten des Gewindestabs (4) jeweils 2 Klemmstücke (2).
Bringen Sie anschließend die Unterlegscheiben (6), Schraubenmuttern (5) und Siche-
rungsmuttern (7) per Hand an beiden Seiten des Gewindestabs an.
Befestigen Sie die Gummipuffer (3) an einer Stelle, die sich am besten zur Abfederung
des Trolley-Aufpralls eignet.
Es stehen mehrere Löcher für verschiedene Montagekonfigurationen zur Verfügung.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
100
Abbildung 27
Abbildung 28
UNI-Katzpuffer
(W20340)
