MV-Beam-Inhibit-Interlock
8.5
MV-Beam-Inhibit-Interlock
Allgemeines
ExacTrac kann die Elekta-MV-Bestrahlung aus Workflow-Gründen (während der
Patientenpositionierung) unterbrechen. Zusätzlich kann die MV-Bestrahlung bei Beginn der
ExacTrac-Röntgenbildaufnahme unterbrochen werden, um aufgrund von regulatorischen
Anforderungen in Japan eine gleichzeitige Bestrahlung durch Elekta MV und ExacTrac KV zu
verhindern.
Komponente
Verkabelung
Anforderungen an den
Strahlstatus
Schnittstelle am ExacT-
rac-Systemschrank
Beispiel-Schaltkreis für den ExacTrac-Anschluss an der CITB Box: „Beam On"
102
Beschreibung
Ein kombiniertes Interlock-Kabel: Brainlab stellt ein abgeschirmtes 9-poliges D-Sub-Verlän-
gerungskabel mit maximal 30 m Länge (Kabel 8c) zur Verfügung, um die CITB-Box (0.2) des
Linearbeschleunigers mit dem ExacTrac-Schrank (1.0) zu verbinden.
Das Kabel ist mit dem ExacTrac LIN Insert verbunden.
Diese Installation ist nur in Japan zwingend vorgeschrieben.
ExacTrac kann die entsprechende Elekta-Interlock-Schleife blockie-
Signallogik
ren, um die Elekta-MV-Bestrahlung zu verhindern.
Anschlusstyp
9-pol. D-Sub-Standardkomponenten
Die ILK-Schnittstelle auf der Brainlab-Seite ist gemäß IEC 60601-1
Galvanische Tren-
für Erste-Fehler-Bedingungen bei 250 V AC (elektrische Sicherheit
nung
von medizinischen Geräten) galvanisch getrennt.
ExacTrac-Schrank
ET-Elektronikmodul
ET LIN IModul
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
Elekta CITB
ET LIN IF Box
MV Inhibit
+ andere Signale
Kabel
8c

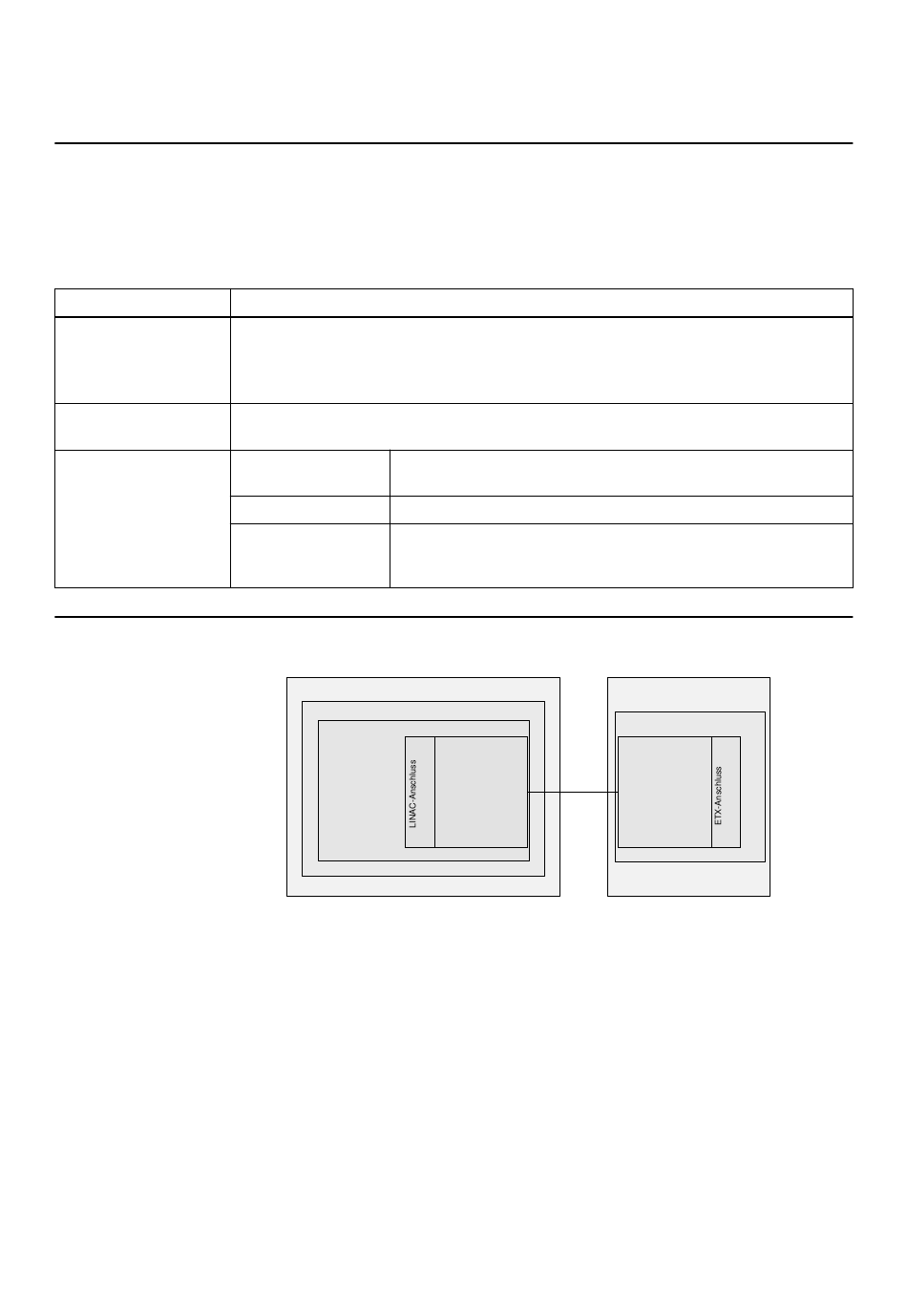

Abbildung 44
MV Inhibit
+ andere Signale
