DECKEN- UND WANDBEFESTIGUNGEN
5.4.1
Stahldeckenträger Elekta
Anbringen der Deckenbefestigung am Stahlträger mithilfe der ExacTrac-Stahlträgerklemme (optional)

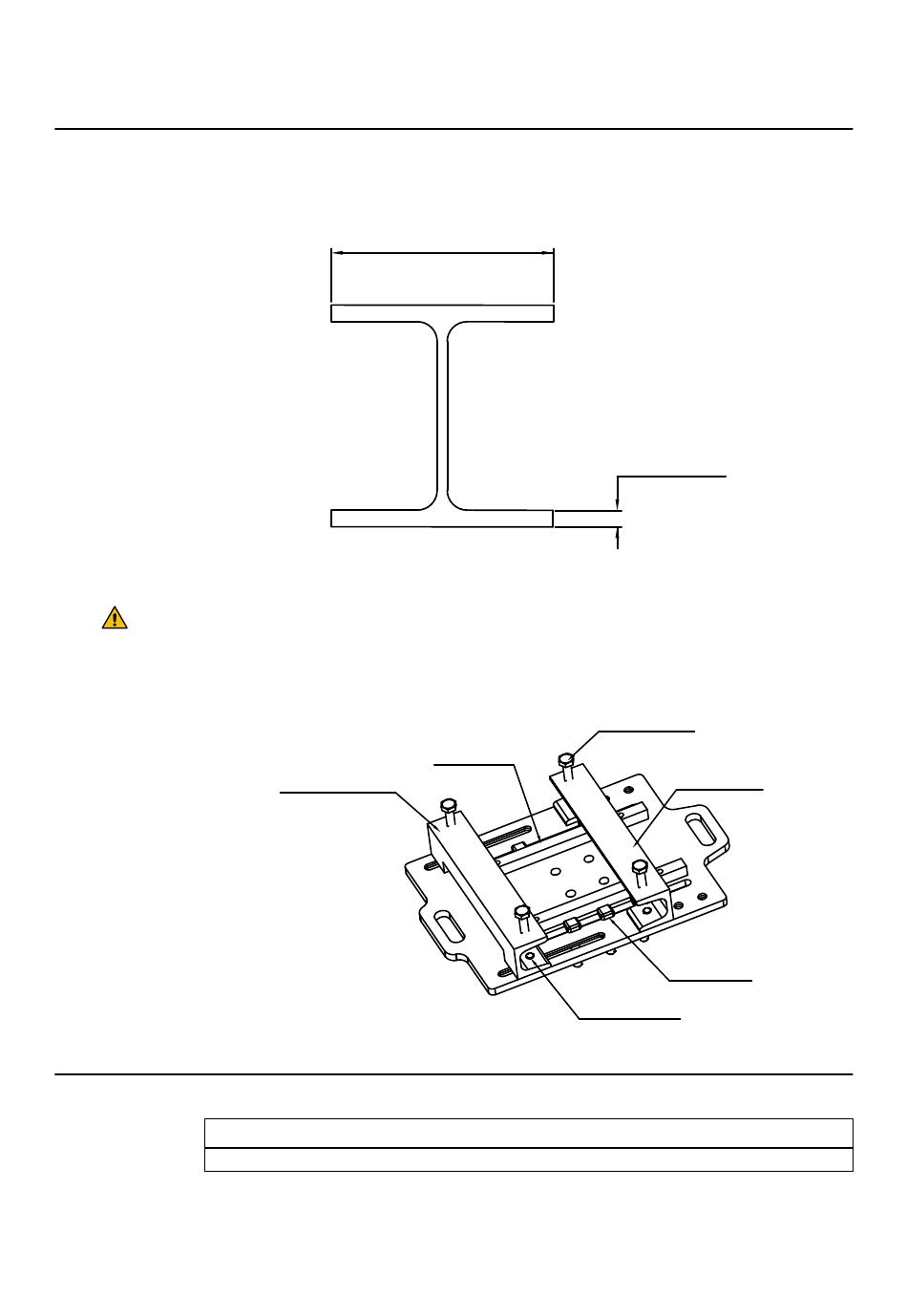

Folgende Abbildung zeigt die unterstützten I-Träger-Abmessungen (z. B. HE-200 = Europäischer
Standard und W 8" = Amerikanischer Standard):
Warnung
Die ExacTrac-Stahlträgerklemme kann nur verwendet werden, wenn die Abmessungen des
Stahlträgers innerhalb der erforderlichen Toleranzwerte liegen.
Folgende Abbildung zeigt die für die Installation vorbereitete ExacTrac-Stahlträgerklemme:
Definieren der erforderlichen Konfiguration
Schritt
1.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
70 mm
Bewegliches U-Profil
Messen Sie den Abstand „a‟ zwischen dem Stahlträger und der abgehängten Decke.
Abbildung 25
Abstandleiste
Fixierschraube
Abbildung 26
+5
t = 15
mm
-10
Klemmschraube
Festes U-Profil
T-Nutschraube
63
