EXACTRAC LIN IF BOX
Schritt
5.
6.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5

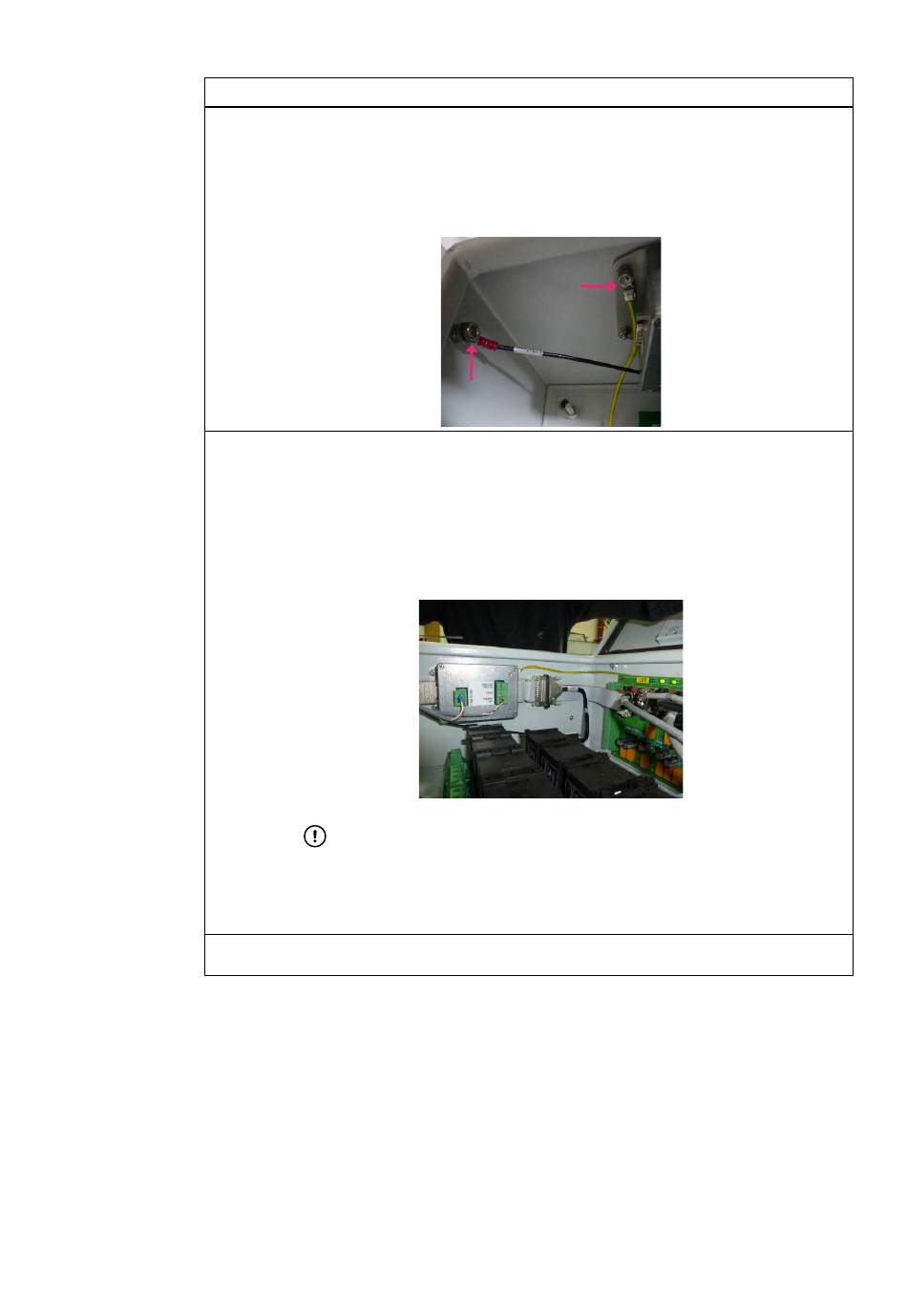

Bringen Sie ein grün-gelbes Erdungskabel mit M4- und M6-Ringkabelschuhen an.
HINWEIS: Das grün-gelbe Kabel dient zur Abschirmung und nicht als PE.
Befestigen Sie das Erdungskabel an einer der Fixierungsschrauben für die LIN IF Box
und an einem der Erdungsbolzen der CITB-Box.
Trennen Sie das Elekta-Kabel von PL 7 (Dongle-Anschluss).
Bringen Sie das Brainlab-Flachkabel (Artikelnummer: 46130-19) von der LIN IF Box an
PL 7 der CITB-Erweiterungsplatine (SUBD25) an.
Verbinden Sie das Elekta-Dongle-Kabel erneut mit der verbleibenden SubD-Buchse des
Brainlab-Flachkabels.
Befestigen Sie das Brainlab-Flachkabel mit Klebeband und Kabelbindern aus dem mitge-
lieferten Zubehörset.
An der LIN IF Box sind ausschließlich Schnittstellensignale
mit Kleinspannung zulässig. Schließen Sie an der LIN IF Box
keine gefährlichen Spannungen an, die über eine Kleinspan-
nung von 25 V DC oder 60 V AC hinausgehen. Verwenden Sie
bei gekoppelten Spannungsquellen eine Relaisschaltung, wel-
che die LIN IF Box gegen gefährliche Spannungen isoliert.
Schließen Sie die verbleibenden Interlocks über Einzeldrähte an die Schraubklemmen
der LIN IF Box an.
