Doppel-Röntgengeneratorschränke HFE 610 CL
• Röntgenröhre 2 (mit Blick zur Gantry rechts von der Gantry) muss mit Generatorschrank 2 (in
den Abbildungen mit „b" beschriftet) verbunden werden.
• Beide Generatoren verfügen über zusätzliche Kontrollleuchten-Ausgänge für Generatorstrom
und -strahlung. Diese Ausgänge können durch die Gebäudeinstallation gekoppelt sein.

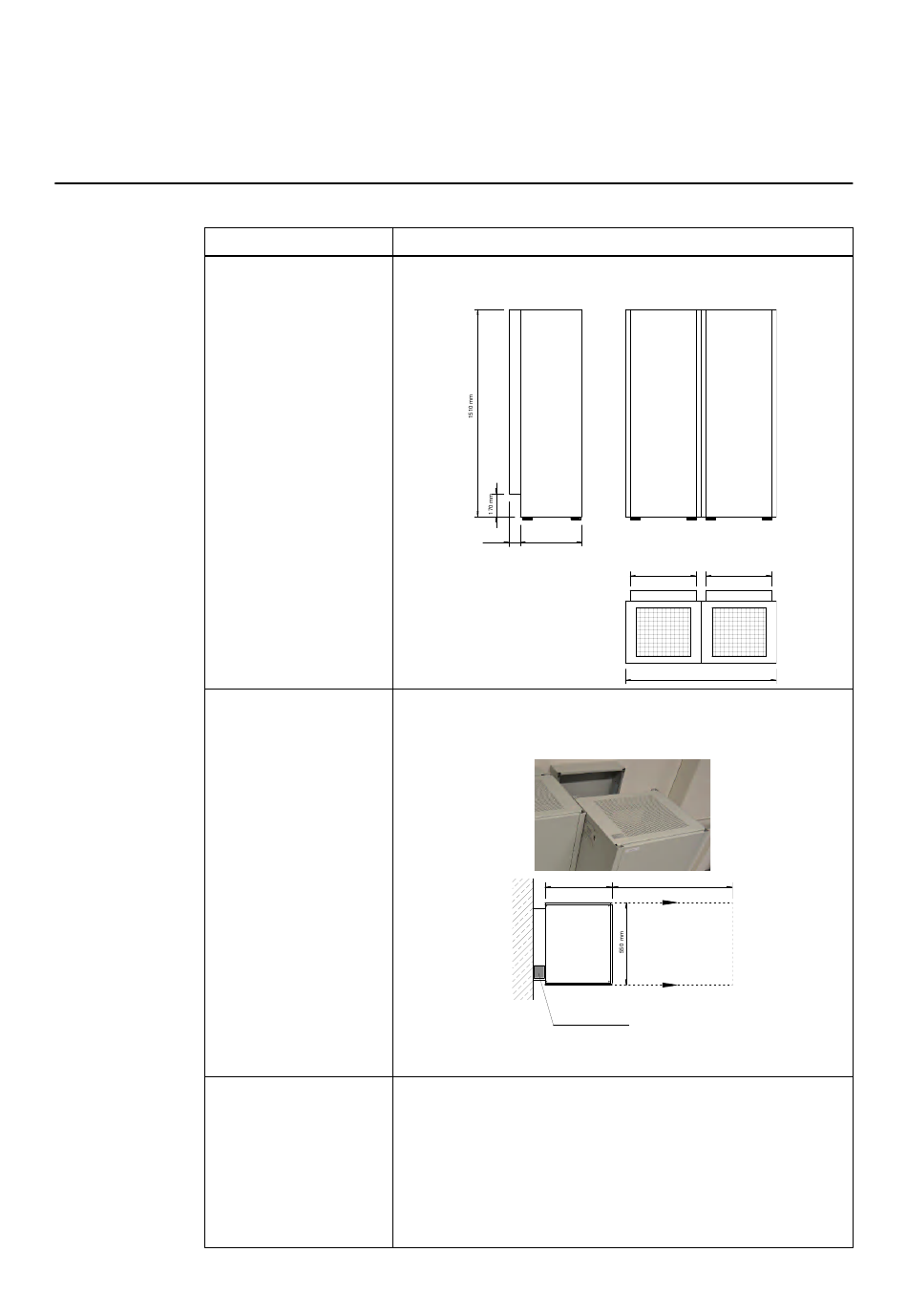

Spezifikationen der Röntgengeneratorschränke
Komponente
Abmessungen
Wartungsbereich und Ka-
belzugang
Gewicht
(inkl. Räder)
32
Beschreibung
550 mm x 550 mm x 1510 mm (je Schrank)
80 mm
450 mm
Zu Wartungszwecken wird der Schrank nach vorne gezogen. Einen
Wartungsbereich von 800 mm frei halten.
① Kabelzugang von der Ober- oder Unterseite des Schranks (links/
rechts optional).
• Doppelgenerator ohne Vorschalt-Transformator: 320 kg
• Doppelgenerator mit Vorschalt-Transformator 208 V - 400 V: 390
kg
• Doppelgenerator mit Vorschalt-Transformator 420/440/480 -
440 V: 370 kg
• Doppelgenerator mit Vorschalt-Transformator (von Dreieck
200/210/220/208 V nach Stern 400 V): 460 kg
• Einzelschrank ohne Vorschalt-Transformator: 160 kg
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
480 mm
480 mm
1100 mm
450 mm
ca. 800 mm
