EXACTRAC LIN IF BOX
10 EXACTRAC LIN IF BOX
10.1 Installationsanforderungen für ET LIN IF
Box
Allgemeines
Die ET LIN IF Box ist eine Anschlussdose von Brainlab für externe Schnittstellen, um Interlocks
an das Elekta-System anzuschließen. Positionieren Sie die ET LIN IF Box in der Nähe der Elekta-
Schnittstellenkomponenten und verbinden Sie sie über ein kombiniertes Kabel (8c) an den
ExacTrac-Schrank.
Installieren der ET LIN IF Box
Warnung
Schalten Sie vor der Montage gefährliche Spannungen in der CITB ab, insbesondere > 25 V
DC und 60 V AC. Wenn die Spannung nicht abgeschaltet werden kann, fragen Sie Elekta
oder den Elektriker Ihrer Klinik nach der Spannungsquelle.
Schritt
1.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
Lokalisieren Sie die Elekta-CITB-Box mit zwei Schaltkreisen und suchen Sie einen geeig-
neten Standort für die ExacTrac LIN IF Box ① (Artikelnummer: 46130-09).

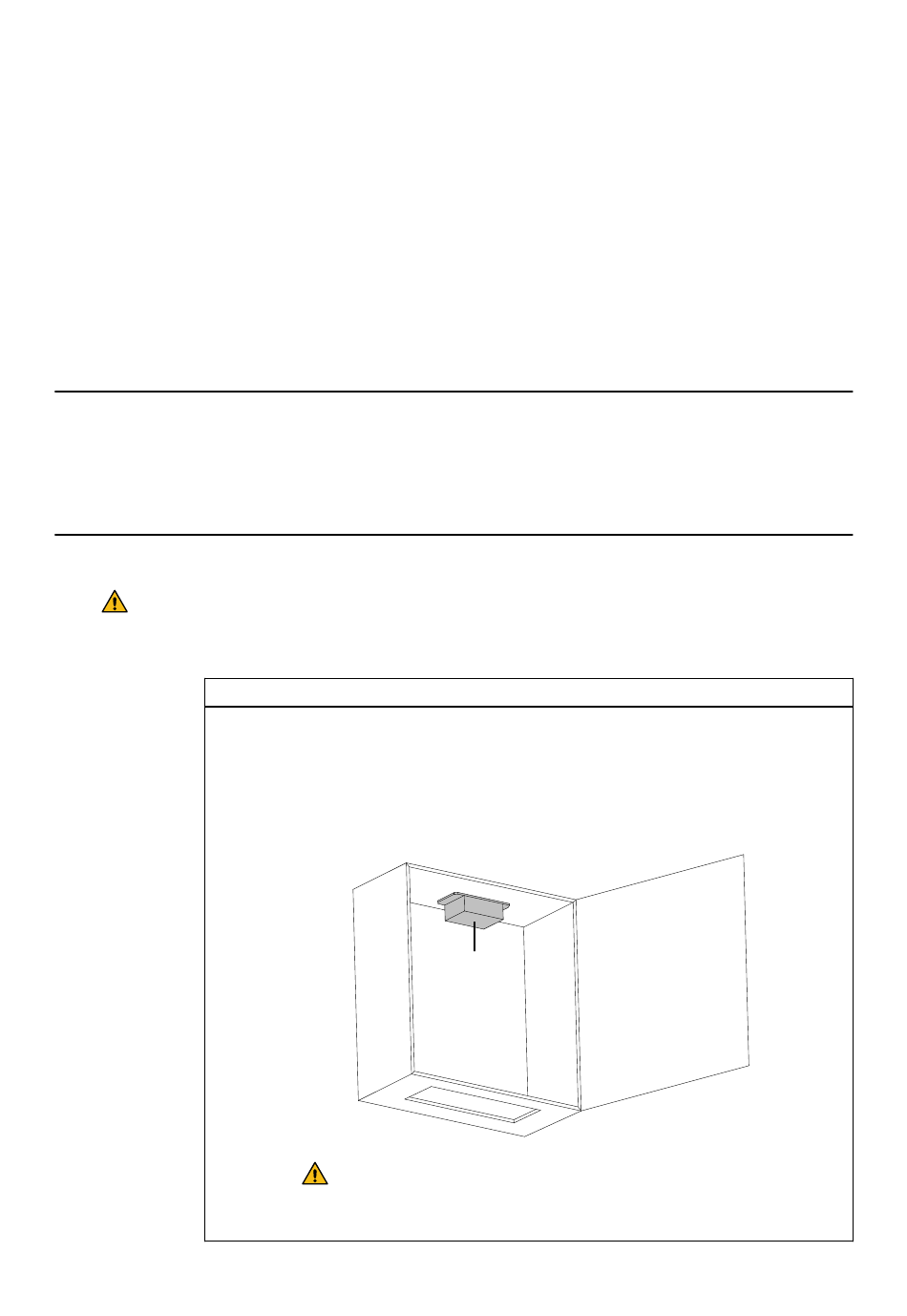

Platzieren Sie die LIN IF Box möglichst innerhalb der Elekta CITB (siehe Abbildung).
Wenn keine CITB vorhanden ist oder diese nicht geändert werden kann, montieren Sie
die LIN IF Box in der Nähe der Elekta-CITB-Interfaceplatinen, um einen kurzen und me-
chanisch sicheren Leitungsanschluss zu erhalten.
Warnung
Beachten Sie beim Montieren der ET LIN IF Box potenziell ge-
fährlichen Spannungsbereich in der Elekta-CITB (Schritt 2;
Bereich unterhalb des Warnsymbols).
①
113
