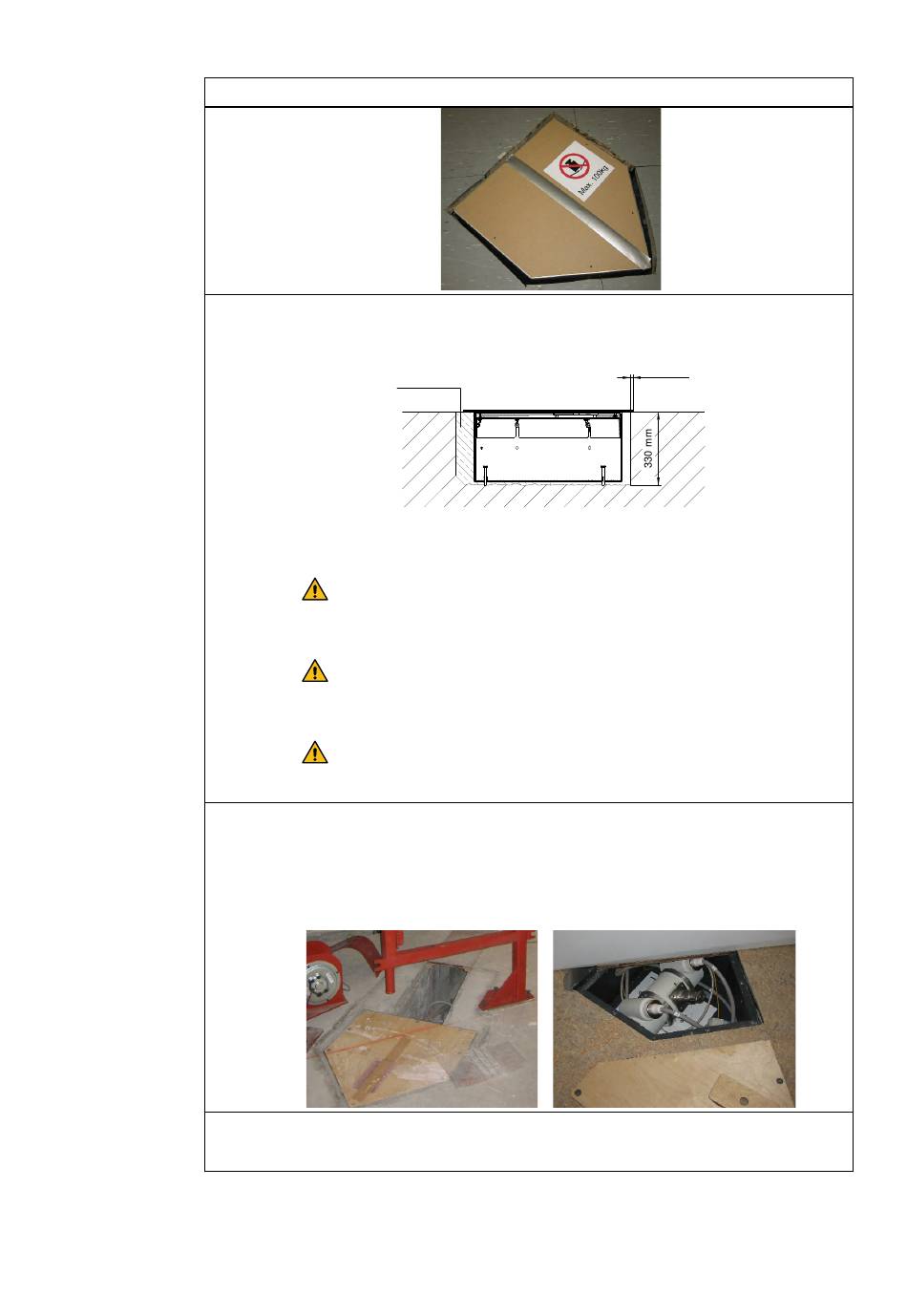

Installation der 12"-Bodengehäuse Elekta
Schritt
8.
9.
10.
46
Gießen Sie schnell abbindenden Beton in den Spalt um das Bodengehäuse bis hinauf
zum Fertigfußboden.
①
① Mit Beton auffüllen
② Fertigfußboden
Warnung
Mindestens 10 mm der Kante der Aluminiumabdeckung müs-
sen auf einem stabilen (Beton-)Untergrund aufliegen.
Warnung
Das ET-Bodengehäuse muss mit Ankern (nicht von Brainlab
geliefert) im Schacht fixiert und in Beton eingegossen werden.
Warnung
Verwenden Sie nur mineralisches Material. Verwenden Sie
kein Vergussmittel auf chemischer Basis.
Die Rückwand (Fascia) des Elekta-Linearbeschleunigers muss über dem ET-Bodenge-
häuse montiert werden. Teilen Sie vor der finalen Montage der Rückwand die Holzabde-
ckung, um spätere Wartungsarbeiten an der Röntgenröhre zu ermöglichen.
Führen Sie diesen Schritt möglichst während der Montage der Rückwand durch und zie-
hen Sie dabei zur Kennzeichnung der Rückwand eine Linie auf den Boden.
Wenn Sie die Holzabdeckung nicht während der Montage der Rückwand teilen können,
teilen Sie diese wie abgebildet an der Standardposition von 340 mm. Die Abbildung zeigt
die vorderste Trennlinie oder Ausgangslinie für die Holzabdeckung.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
> 10 mm
②
