DECKEN- UND WANDBEFESTIGUNGEN
Installationsanweisungen für die einzelnen Konfigurationen
Konfigurati-
on
S
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
Anweisungen
②
a
①

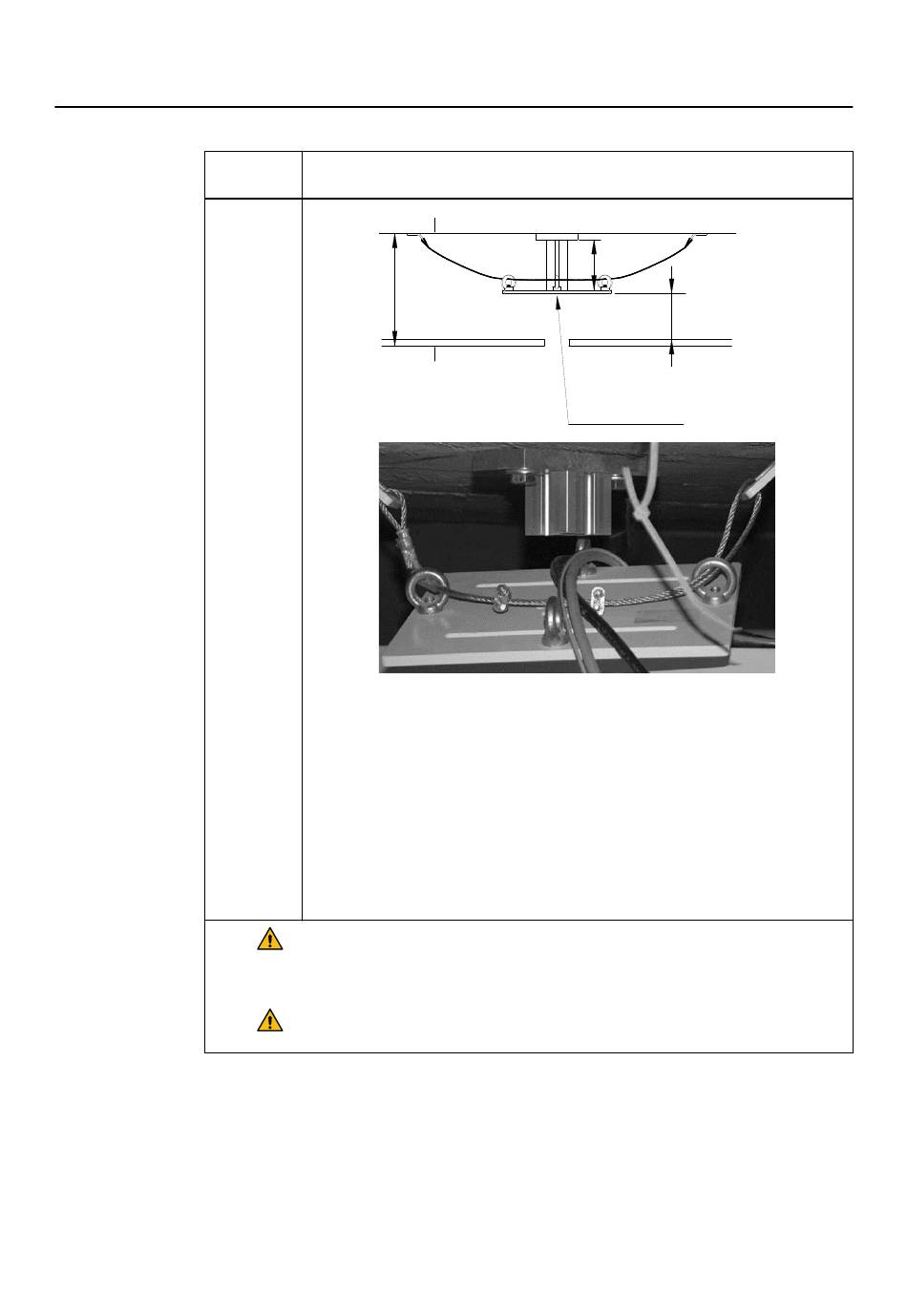

① Abgehängte Decke
② Betondecke
• Verwenden Sie nur die obere vertikale Stange.
• Schneiden Sie die Stange möglichst gerade zu.
• Schneiden Sie vier M8-Gewinde in die Stange und montieren Sie die Verbin-
dungsplatte.
• Ziehen Sie die Schrauben mit dem angegebenen Drehmoment an.
• Es ist möglich, die Spannseile wegzulassen. Zur zusätzlichen mechanischen
Sicherung müssen jedoch auf beiden Seiten Seile angebracht werden.
HINWEIS: Informieren Sie Brainlab, wenn a kürzer als 150 mm ist, da die Befesti-
gung sichtbar sein könnte.
Warnung
Verwenden Sie keine Seilspanner und bringen Sie keine Spannung
auf das Sicherungsseil auf.
Warnung
Fixieren Sie die Seilschlaufe mit mindestens drei Seilklemmen.
l
50 mm
20 Nm (4 x M8)
