BODENGEHÄUSE
4.1.2
Installation der 12"-Bodengehäuse Elekta

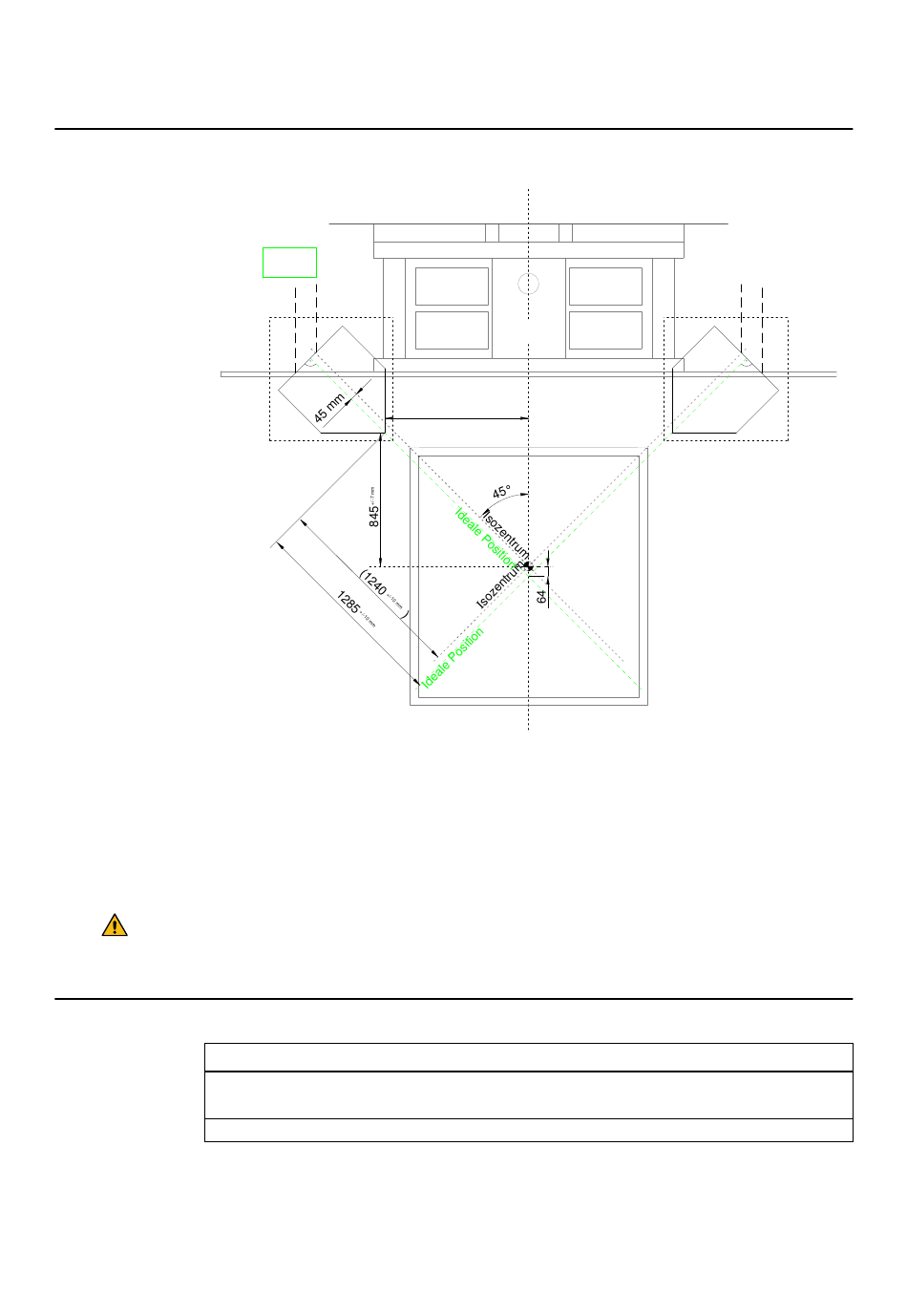

Installation – Draufsicht
① Ideale Position für das 12"-Bodengehäuse
HINWEIS: Ungünstigste Position: Bei einer ungenauen Gestaltung des Installationsschachts
muss das Bodengehäuse im Schacht in die richtige Position gedreht werden. Der Spielraum für
Drehungen im Schacht ist sehr gering. Die maximal zulässige Abweichung von der Linie „Spitze
des Bodengehäuses – Mitte der Rückwand des Gehäuses" am Isozentrum beträgt 25 mm.
Warnung
Maßgebend ist stets der genaue Abstand zwischen dem Isozentrum und der Spitze des
Bodengehäuses bei 45°.
Installationsschritte Elekta
Schritt
1.
2.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
①
Dichten Sie alle Öffnungen ab (durch Zukleben), bevor Sie den Beton eingießen. Es darf
kein Beton in die Gehäuse gelangen.
Platzieren Sie die ET-Bodengehäuse in den Schächten.
Linac-Grundgestell
909
+/-7 mm
Abbildung 13
43
