DECKEN- UND WANDBEFESTIGUNGEN
5.5.1
Installation der Deckenunterkonstruktion
Allgemeines
Eine Deckenunterkonstruktion wird nur für Betondecken > 3,4 m benötigt.
Warnung
Die Decken- und Montageplatte müssen von Fachleuten für Bohr- und Sägearbeiten an
Beton installiert werden. Die Auswahl der Befestigungselemente gemäß den Tabellen zum
Belastungsfaktor (Ondal-Installationshandbuch) und die sichere Durchführung der
Befestigung liegen in Ihrer Verantwortung.

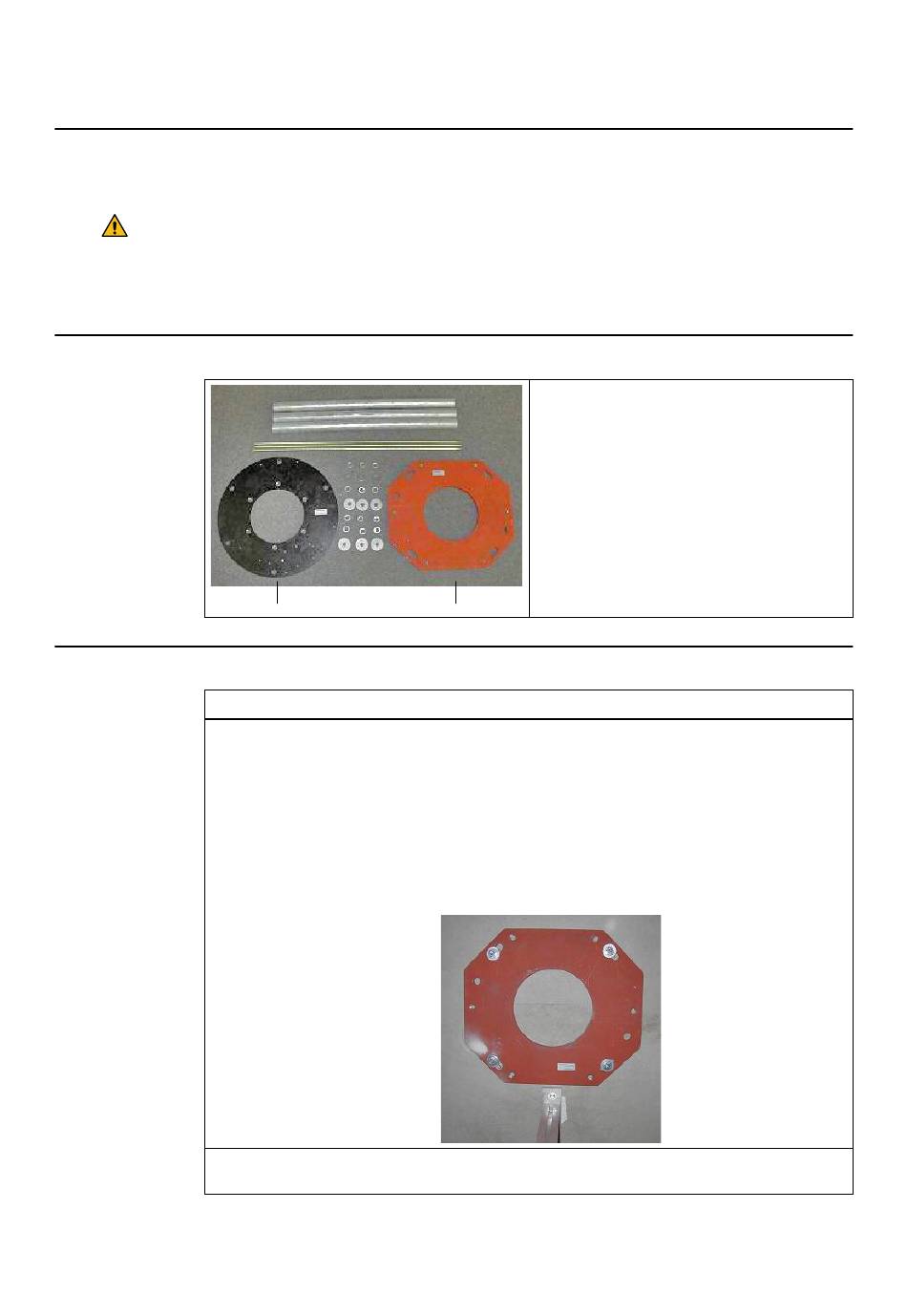

Inhalt der Installationspackung
Installieren der Deckenunterkonstruktion
Schritt
1.
2.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
②
Installieren Sie die Deckenplatte (bzw. bei niedrigen Deckenhöhen die Verbindungsplatte)
an der Betondecke.
• Bohren Sie mithilfe des Bohrmusters der Platte (z. B. aus Verpackungsmaterial gefer-
tigt) vier Löcher.
• Verwenden Sie vier Schwerlastdübel.
• Sichern Sie die Platte mit vier Befestigungselementen, die vom Statiker des Kranken-
hauses festgelegt wurden.
• Ziehen Sie die Befestigungselemente gemäß ihren Spezifikationen an.
Berechnen Sie die Länge der Rohre sowie der Gewindestangen (+100 mm) und schnei-
den Sie sie gemäß den planparallelen Anforderungen und Winkelanforderungen zu.
• 1 Deckenplatte (①, 26 kg)
• 3 Gewindestangen: M16 x 900
• 3 Rohre: Außen-Ø = 48 mm, Länge = 800
mm
• 6 Befestigungsscheiben
• 6 Federscheiben
• 6 Sechskantmuttern: M16
• Unterlegscheiben
• 1 Verbindungsplatte (②)
①
75
