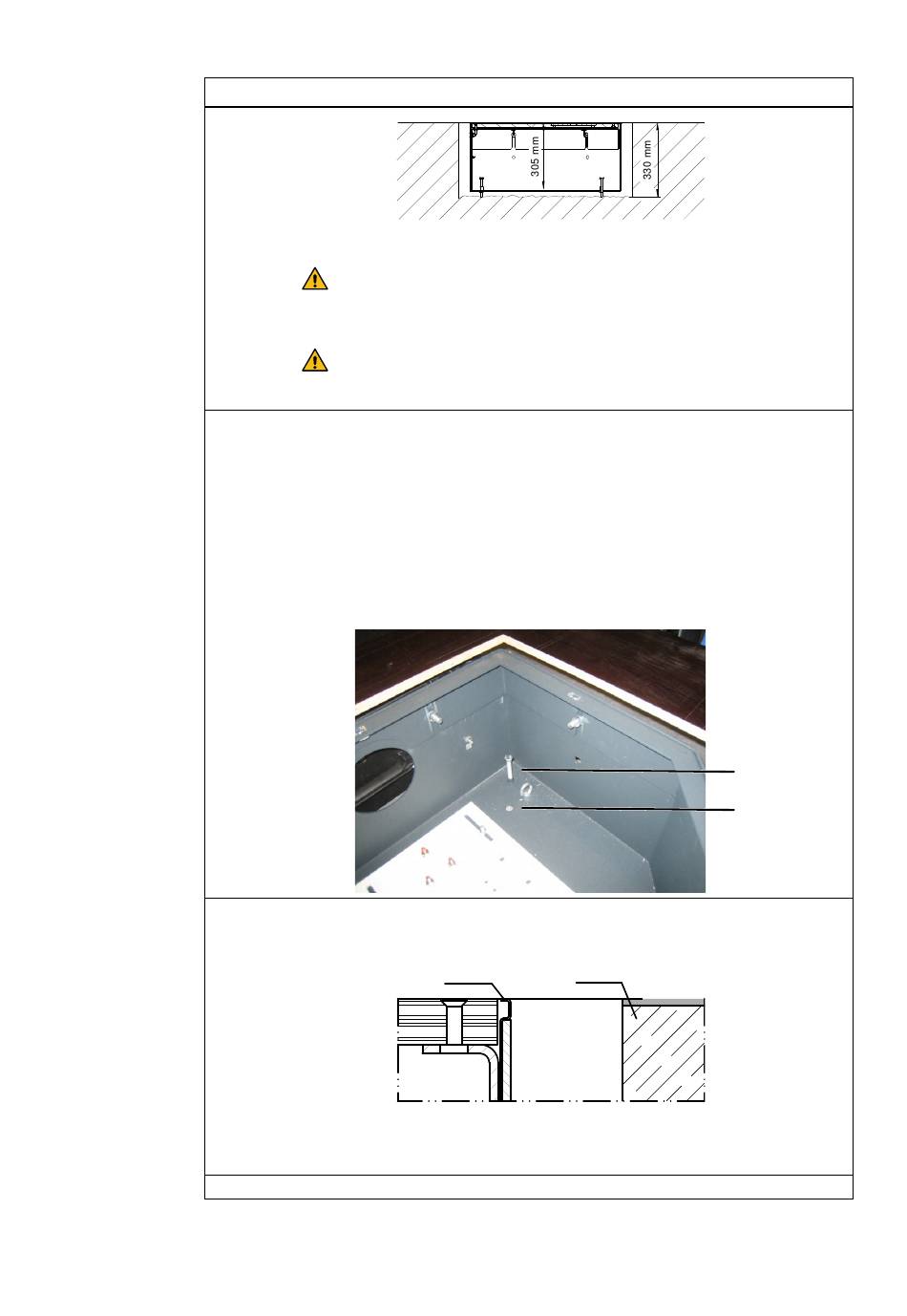

Installation der 12"-Bodengehäuse Elekta
Schritt
3.
4.
5.
44
①
① Fertigfußboden
Warnung
Das 12"-ET-Bodengehäuse ist schwer (etwa 40 kg). Beachten
Sie die jeweiligen Arbeitsschutzvorschriften.
Warnung
Heben Sie das Gehäuse an den Haken an. Verwenden Sie nie-
mals den Winkelrahmen.
Richten Sie das Bodengehäuse mithilfe der Einstellschrauben ① in der korrekten horizon-
talen Position waagerecht aus und stellen Sie die Höhe des Bodengehäuses im Schacht
ein.
Verschrauben Sie das Bodengehäuse durch das Befestigungsloch ② am Boden und bei
Bedarf mit den Wänden.
Lassen Sie die Plastikbeutel mit den Schrauben (für Sapphire-Röhrengehäuse) und dem
Dichtband im Gehäuse. Die Schrauben werden während der Installation benötigt.
HINWEIS: Das Gehäuse kann mit kleinen Blechen unterlegt werden, um zu vermeiden,
dass sich die Einstellschrauben in den Beton bohren. Die Bleche liegen im Gehäuse bei.
Nach der Ausrichtung des Gehäuses sollte die Metalleinfassung bündig mit dem Fertig-
fußboden abschließen.
① Metalleinfassung
② Beton
③ Fertigfußboden
Legen Sie die Abdeckplatte aus Holz ① und den Holzeinsatz ② auf das Gehäuse.
