Installation der Deckenunterkonstruktion
Schritt
3.
4.
5.
76

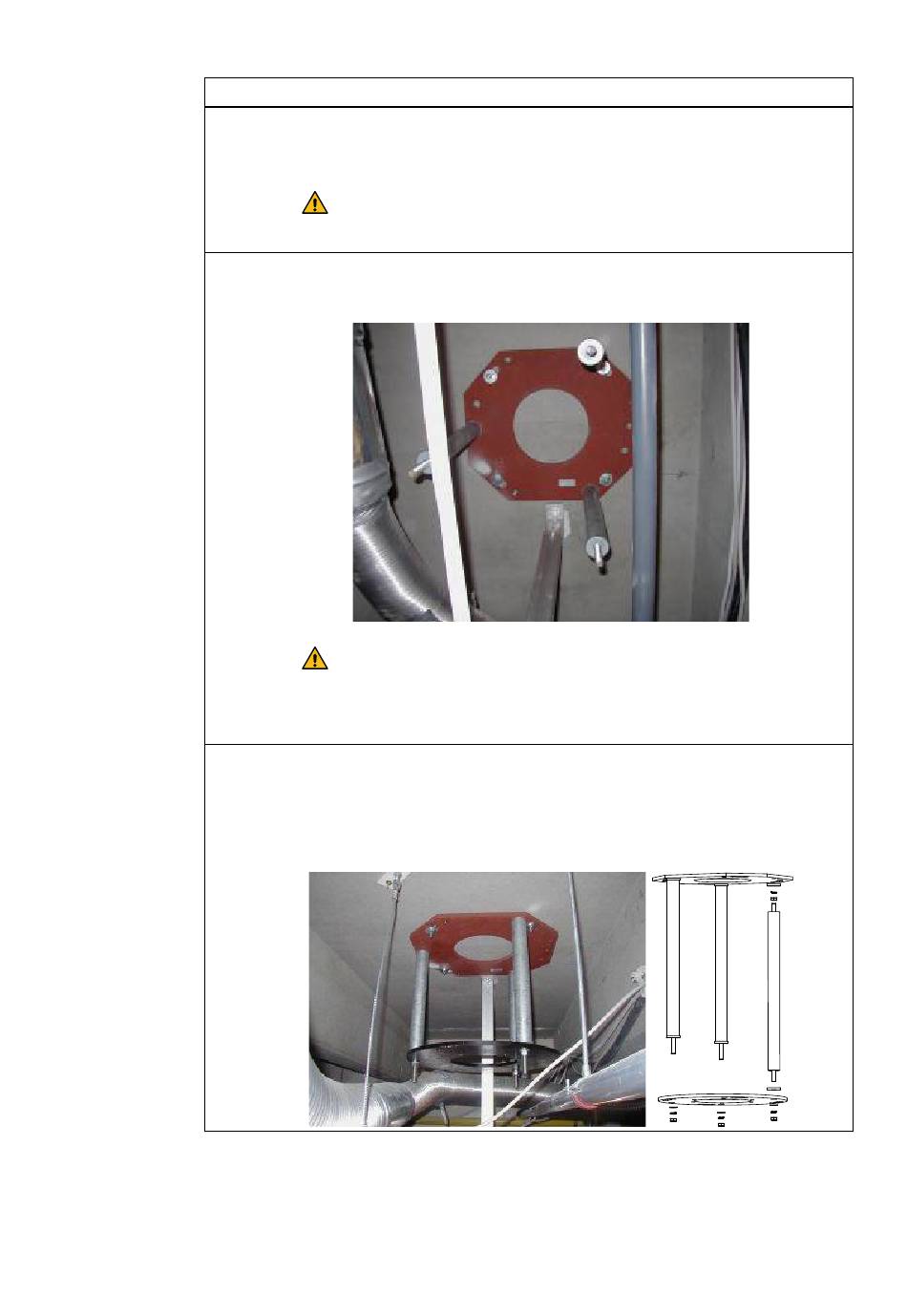

Schrauben Sie die Sechskantmutter ca. 25 mm auf die Gewindestange, befestigen Sie
die Federscheibe und schrauben Sie anschließend die obere Befestigungsscheibe da-
rauf.
Warnung
Schrauben Sie die Gewindestangen vollständig hinein, ande-
renfalls kann der Deckenarm herunterfallen.
Schieben Sie das Rohr über die Stange und schrauben Sie die untere Befestigungsschei-
be vollständig bis zum Anschlag auf das Rohr.
Warnung
Die untere Befestigungsscheibe gewährleistet keine sichere
Fixierung des Rohrs. Achten Sie daher während der Installati-
on darauf, dass sich keine Personen im Bereich unterhalb der
Rohre aufhalten, bis die Verbindungsplatte installiert ist.
Sichern Sie die Verbindungsplatte mithilfe der Unterlegscheibe, Federscheibe und Sechs-
kantmutter an der Deckenplatte. Ziehen Sie die Sechskantmuttern mit 100 Nm an. Ver-
wenden Sie einen Drehmomentschlüssel der Größe 24.
Eine ausführliche Installationsbeschreibung finden Sie im mitgelieferten Installationshand-
buch.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
