Montieren der Decken-Verbindungsplatte
Konfigurati-
on
L
62
Anweisungen
Betondecke
Abgehängte Decke
Verwenden Sie je nach Abstand l eine oder zwei vertikale Stangen:
• Wenn l = 1000 mm oder mehr, verwenden Sie beide Stangen. Schneiden Sie
jede Stange auf der Hälfte zwischen der Zwischenplatte und der Betondecke ab
und montieren Sie die beiden Stangen mit vier Zwischenplatten. Fixieren Sie je-
de Befestigungsplatte mit vier fest angezogenen Schrauben.
HINWEIS: Schneiden Sie die Stange(n) möglichst gerade zu.
• Wenn Sie nur eine Stange verwenden, schneiden Sie vier M8-Gewinde in die
Stange und montieren Sie die Verbindungsplatte. Ziehen Sie die Schrauben mit
einem angegebenen Drehmoment von 20 Nm an. Montieren Sie die Decken-

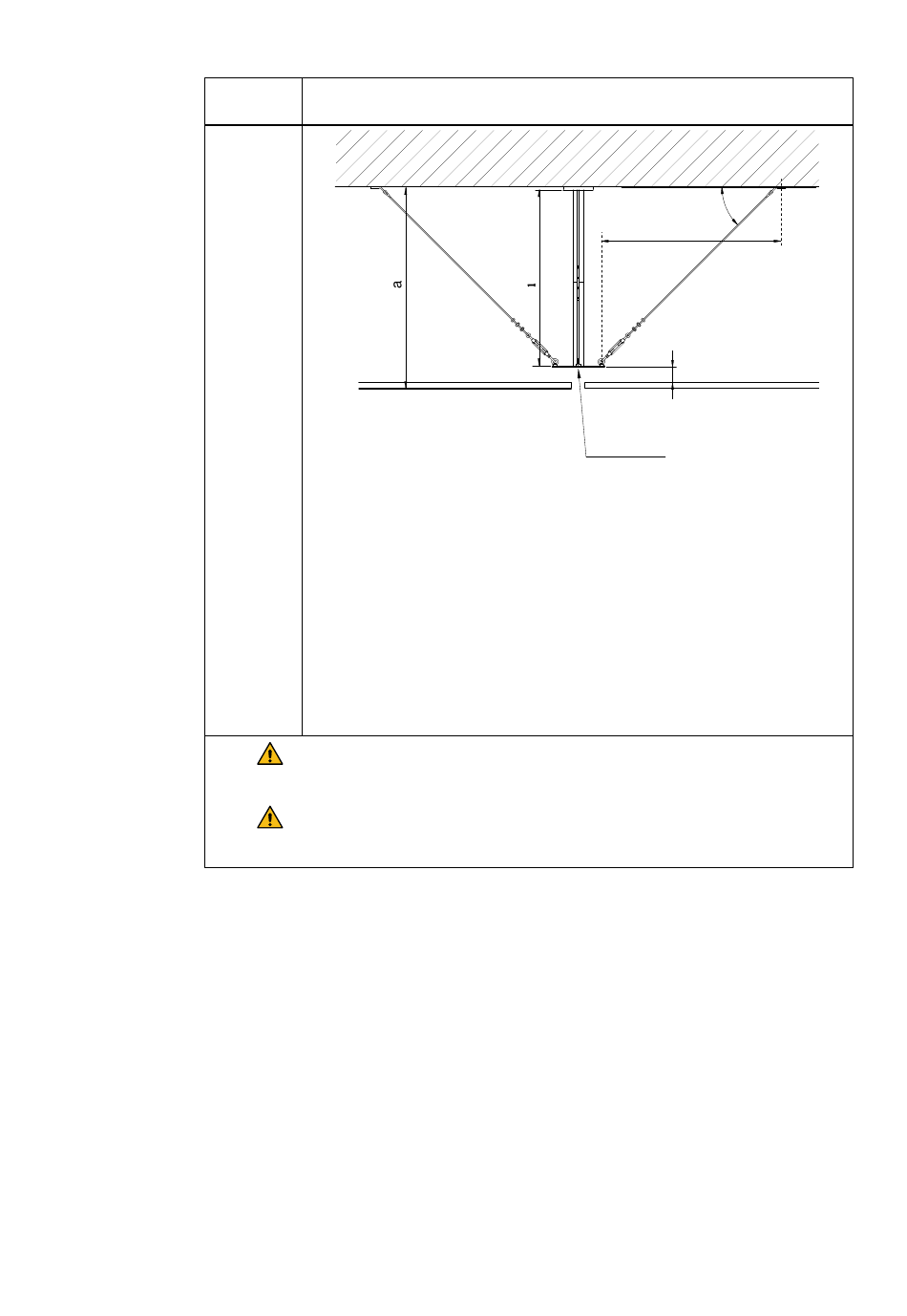

winkel für die Spannseile entsprechend der Zeichnung.
HINWEIS: Der Winkel zwischen Seilspanner und Decke kann ggf. kleiner als
45° sein (z. B. wenn der Deckenwinkel weiter von der Deckenhalterung entfernt
ist).
Warnung
Fixieren Sie die Seilschlaufe mit mindestens drei Seilklemmen.
Warnung
Fixieren Sie die Seilspanner erst, nachdem Sie die Spannseile ord-
nungsgemäß gespannt haben.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
< 45°
z = l + 20 mm
50 - 150 mm
20 Nm (4x M8)
