DECKEN- UND WANDBEFESTIGUNGEN
Abmessungen und Gewicht der Deckenbefestigung

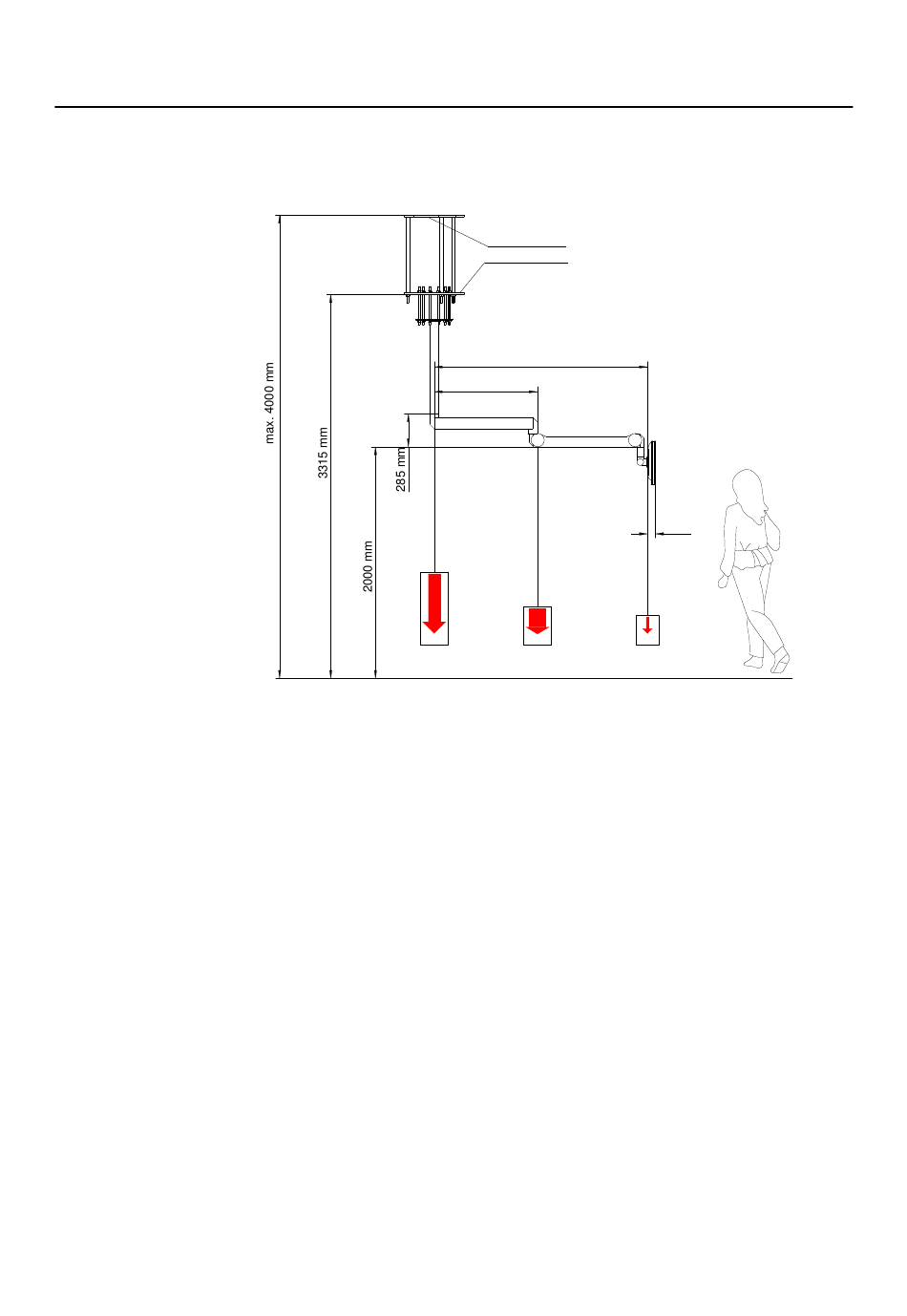

Nachstehende Abbildung zeigt die Abmessungen und Gewichte für den Deckenarm in einem
Aufbau für einen Mindestabstand von 2,0 m:
HINWEIS: Die Deckenplatte und oberen Rohre zwischen Deckenplatte und Verbindungsplatte
sind nur bei einer Höhe der Betondecke > 3400 mm relevant.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
Deckenplatte
Verbindungsplatte
1842 mm
890 mm
22 kg
67 kg
Gewicht
Gewicht
Vertikale Teile
Arm
Abbildung 30
70 mm
10 kg
Angehängtes
Gewicht
71
