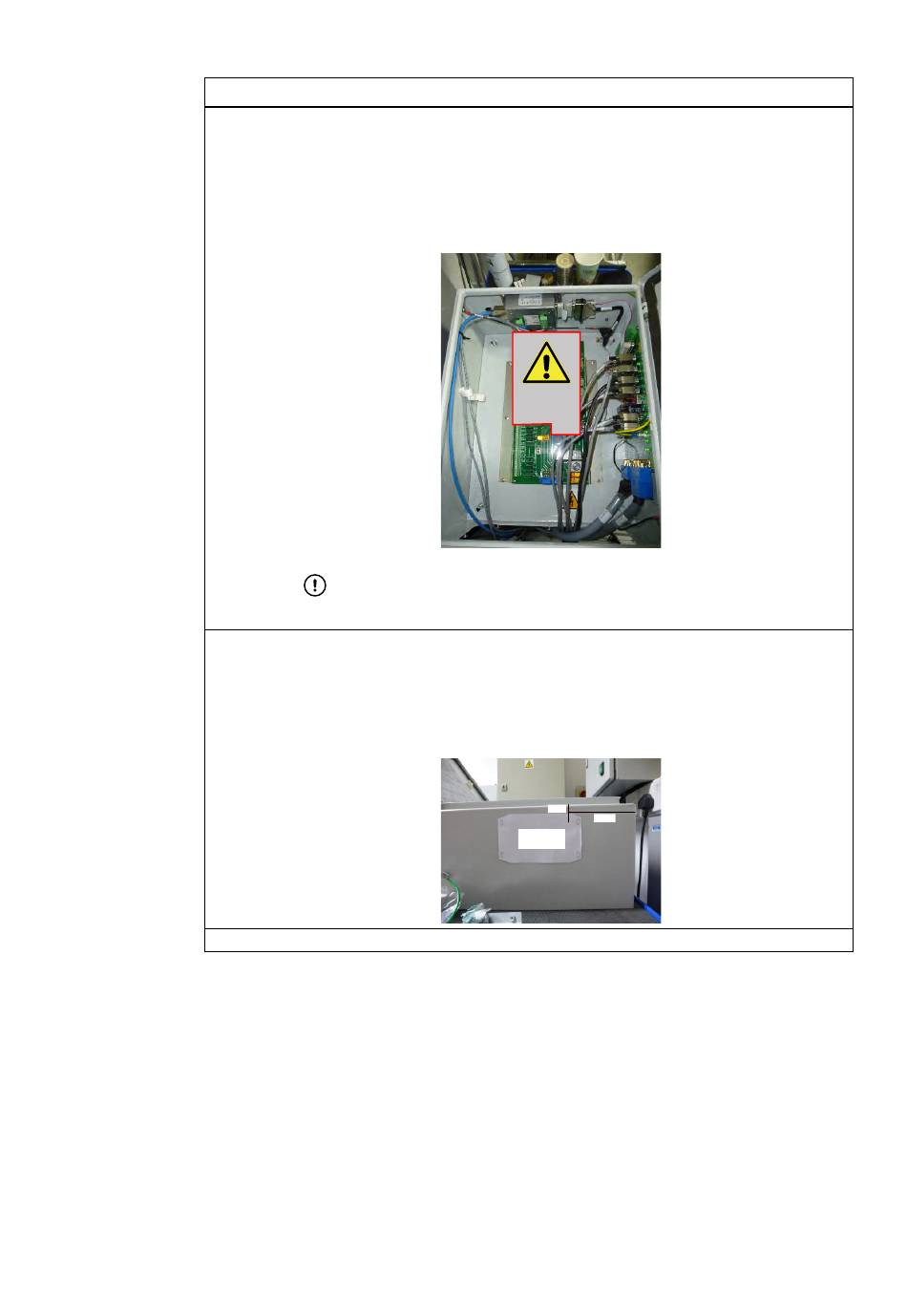

Installationsanforderungen für ET LIN IF Box
Schritt
2.
3.
4.
114
Ermitteln Sie mithilfe des im Lieferumfang der Box enthaltenen Installationsschemas die
Teile, die Netzspannung führen.
Schalten Sie alle Netzspannung führenden Teile aus, bevor Sie mit der Montage der LIN
IF Box beginnen. Je nach der für die Elekta-CITB verwendeten Spannungsquelle müssen
Sie sich ggf. an den Elektriker Ihrer Klinik und/oder einen Servicetechniker von Elekta
wenden.
Decken Sie die Elektronik vor dem Bohren mit einer Plastiktü-
te und Klebeband ab, um zu verhindern, dass Bohrspäne in
die CITB-Box fallen.
Bohren Sie zur Flanschbefestigung der LIN IF Box vier Löcher mit einem Durchmesser
von 4,5 mm in das CITB-Gehäuse. Verwenden Sie die Box als Bohrschablone zum An-
zeichnen. Die LIN IF Box sollte 1 cm unterhalb und 12 cm seitlich der CITB sowie der Lö-
cher in der Innenseite der CITB-Decke positioniert werden.
Verwenden Sie dazu die Bohrwerkzeuge in dem mitgelieferten Zubehörset.
Montieren Sie die Box an die Bolzenschrauben mithilfe der Unterleg- und Zahnscheiben.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
1 cm
12 cm
Bohrmuster
ExacTrac LIN IF Box
4613-09
