DECKEN- UND WANDBEFESTIGUNGEN
Schritt

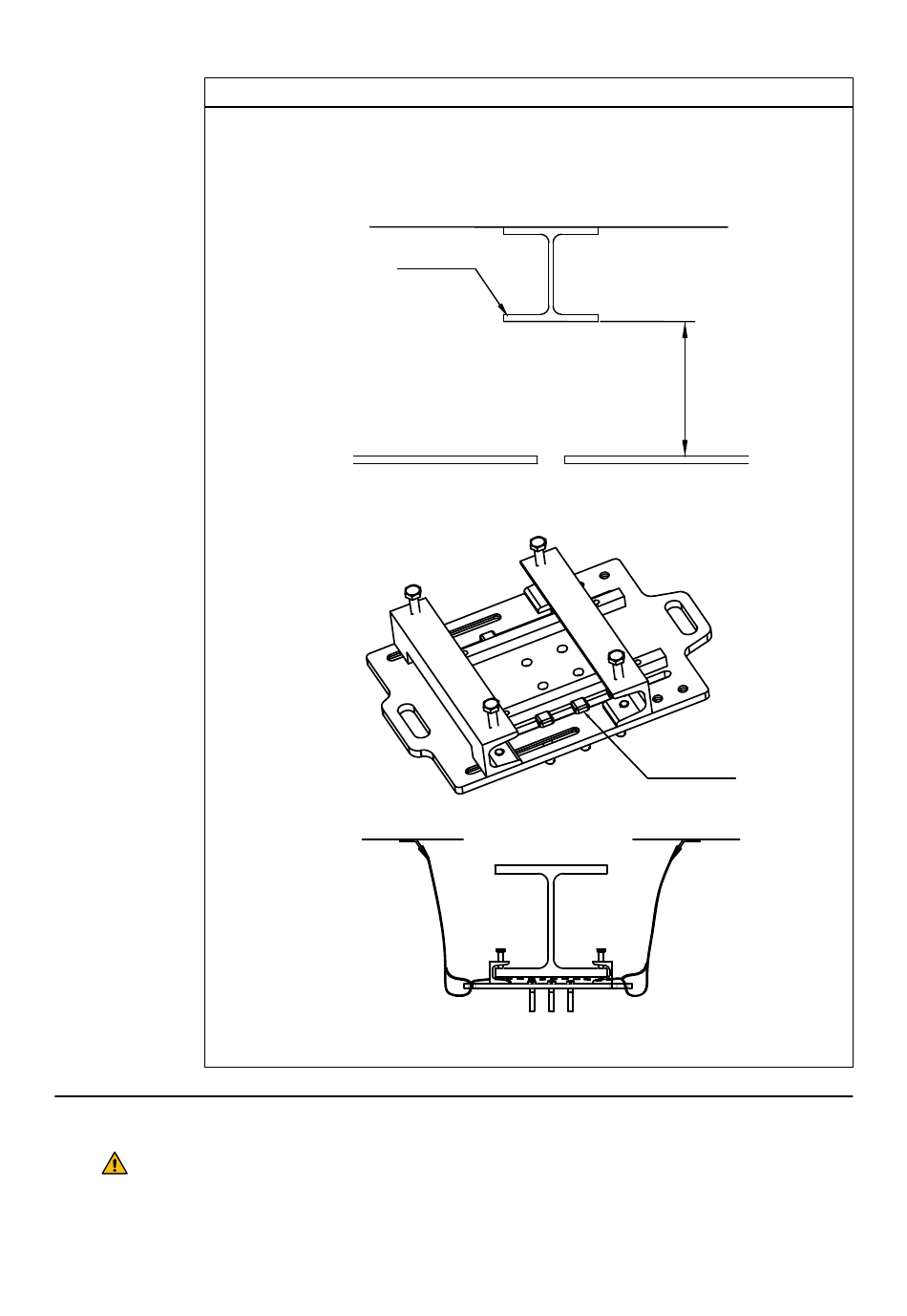

Befestigen der Stahlträgerklemme am I-Träger
Warnung
Achten Sie darauf, während der Montage nicht unter der Stahlträgerklemme zu stehen.
Technisches Planungshandbuch Aufl. 1.1 ExacTrac Elekta Linacs Version 6.5
• Bringen Sie die vier mitgelieferten T-Schrauben in den dafür vorgesehenen Schlitzen
an, bevor Sie die Strahlträgerklemme am I-Träger befestigen.
• Befestigen Sie den Deckenbügel mit zwei diagonal an der Decke angebrachten
Spannseilen (analog zum Befestigungsseil für die kurze Deckenbefestigung).
Stahlträger
Abgehängte Decke
HINWEIS: Bei dieser Konfiguration wird die Stahlträgerklemme am I-Träger befestigt. Es
wird keine Deckenkonstruktion verwendet.
Betondecke
a
T-Nutschraube
