IR-Tracking mithilfe implantierter Marker
Nr.
⑥
⑦
⑧
⑨
⑩
⑪
⑫
Darstellung des Atemsignals
Während der IR-Tracking-Behandlung beinhaltet die Anzeige des Atemsignals eine Referenz
basierend auf dem Atemsignal, das während der Aufnahme der fluoroskopischen Sequenz
ermittelt wurde, um Änderungen in der Atembewegung des Patienten zu erkennen. Das Live-
Atemsignal wird mit einem grünen Bereich überlagert, um das Maximum und Minimum des
während der fluoroskopischen Sequenz-Aufnahme ermittelten Atemsignals anzuzeigen.
HINWEIS: Falls zutreffend beinhaltet das Atemsignal die Repositionierungskorrektur (d. h. sofern
sich das Atemmuster des Patienten nicht geändert hat, hat das angezeigte Atemsignal nach der
Couch-Korrektur die gleichen Werte wie vor der Repositionierung).
Röntgenüberwachung

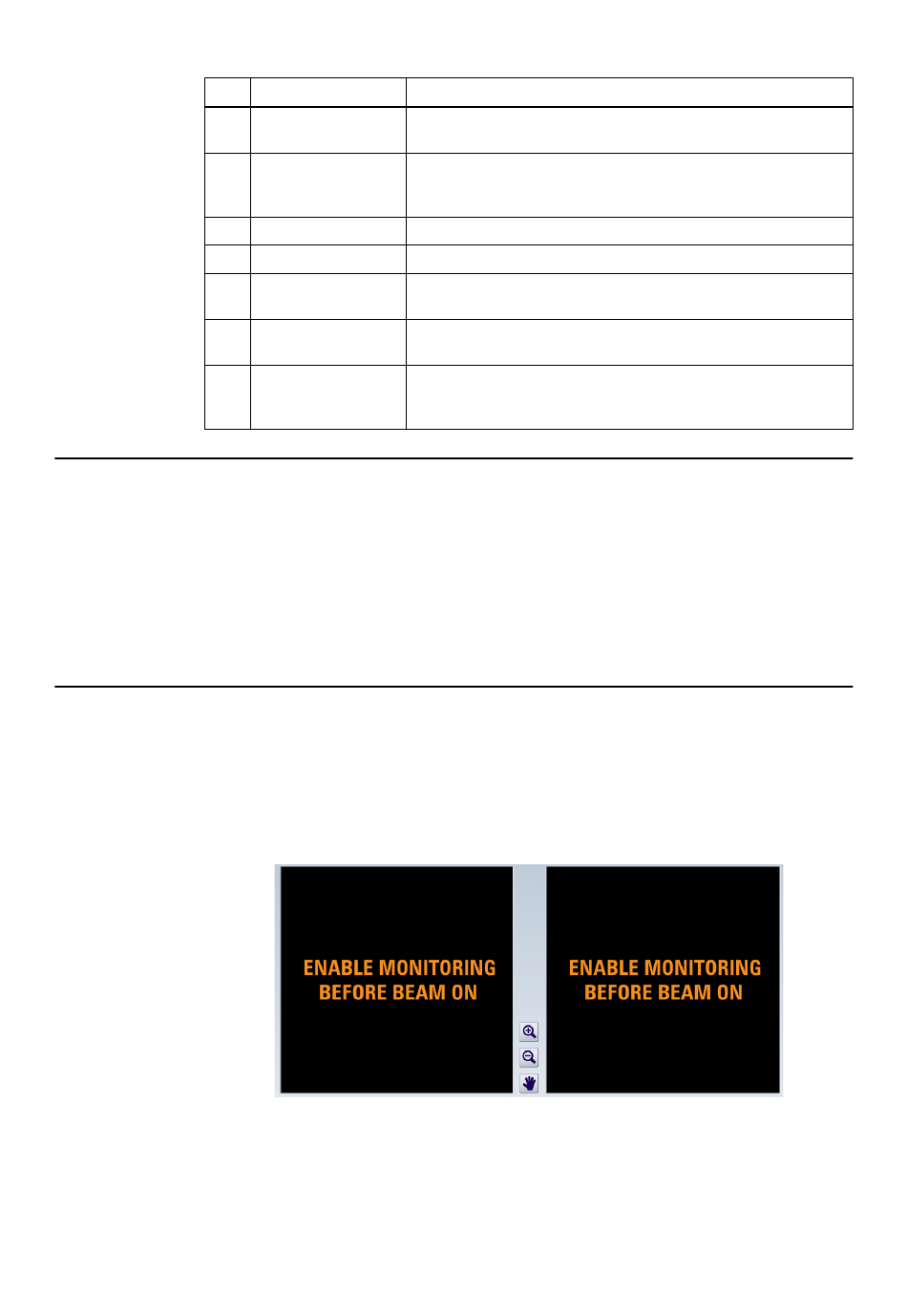

Vor Beginn der Behandlung werden Sie von ExacTrac Vero dazu aufgefordert, die
Röntgenüberwachung zu aktivieren, indem Sie die zutreffende Option an Ihrem
Linearbeschleuniger auswählen.
HINWEIS: Wenn der Patient repositioniert wurde, können Sie den Behandlungsstrahl nur
einschalten, wenn Sie Röntgenüberwachungsbilder aufgenommen haben, um die Zielposition zu
überprüfen.
Die aufgenommenen Röntgenbilder werden in den Bildansichten angezeigt. Sie können das IR-
Tracking verifizieren, indem Sie die angezeigte Zielposition, das PTV und die implantierten
Marker, die mit Toleranzkreisen umgeben sind, überprüfen, um eine korrekte Behandlung
sicherzustellen:
204
Komponente Funktion
(Beats per minute, Schläge pro Minute) Gibt die Anzahl der Atem-
BPM
zyklen pro Minute an.
Energieeinstellungen Um die Energieeinstellungen der Bildgebungsgeräte, den Gantry-
der Bildgebungsgerä- oder den Ringwinkel anzupassen, klicken Sie Settings. (Röntgen-
te überwachung muss deaktiviert sein).
Tolerance Zum Einstellen des Radius der angezeigten Toleranzkreise.
Skala Gibt die Fensterhöhe (nicht die Amplitude des Signals) in mm an.
Ein Live-Signal, das das aktuelle Atemmuster des Patienten an-
IR-Atemsignal
zeigt.
Zur Einstellung einer verbesserten Darstellung der aufgenomme-
Contrast
nen Bilder.
Windowing-Histo- Zur Einstellung der Grauwerteverteilung der Röntgenbilder, um
gramme für Röntgen- die Sichtbarkeit zu verbessern. (Röntgenüberwachung muss
bilder deaktiviert sein).
