Aufnahme des Atemsignals
Nr.
⑦
⑧
⑨
Aufnehmen des IR-Atemsignals
Schritte
1.
2.
3.
4.
Stellen Sie sicher, dass das aufgenommene Atemsignal stabil und verlässlich ist.
188
Komponente
IR-Atemsignal
Skala
BPM

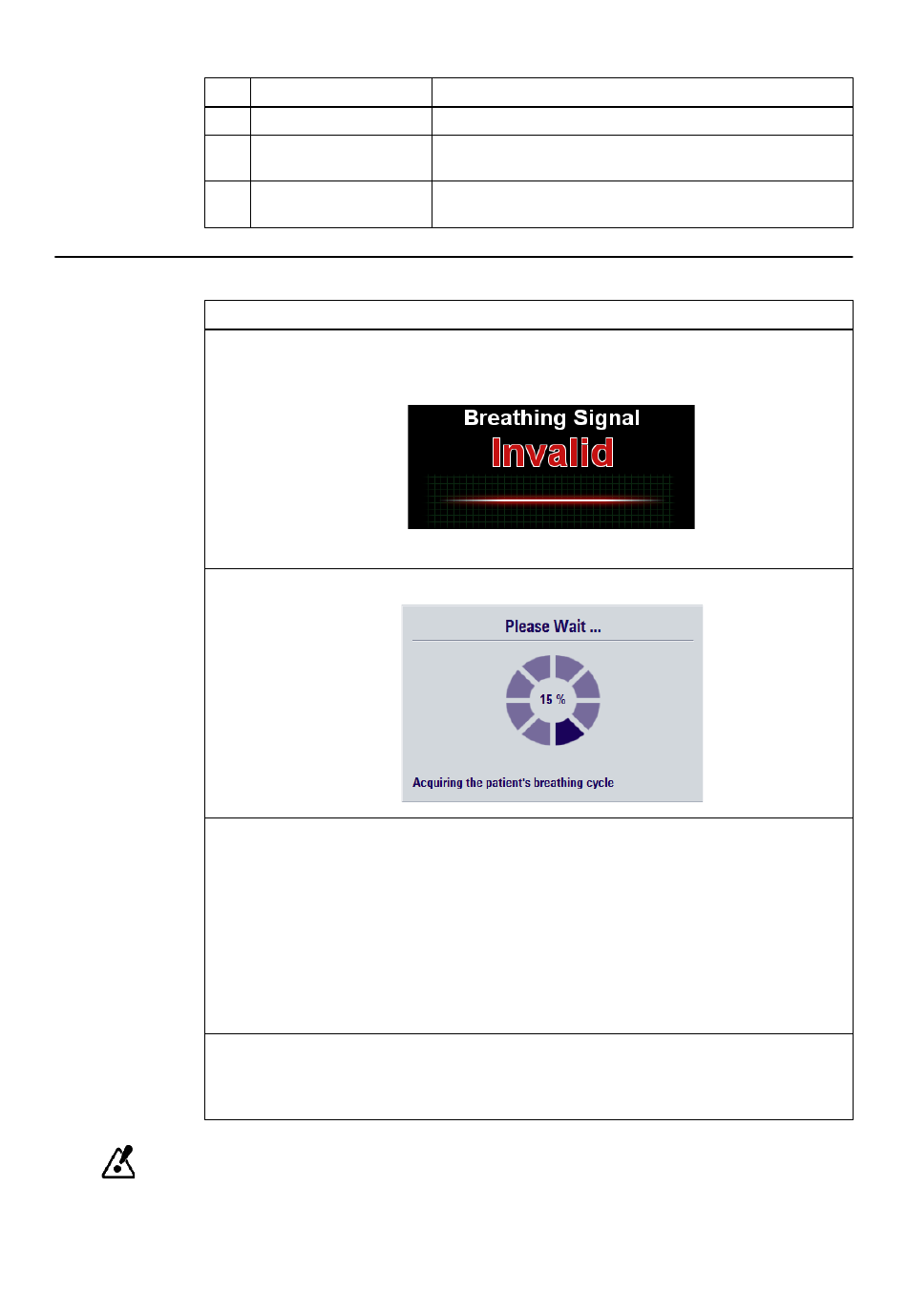

Auf der ersten Seite zeigen die IR-Kameras die Bewegung der dynamischen Marker an,
die das Atemmuster des Patienten widerspiegeln. Der Signalstatus wird als ungültig (In-
valid) angezeigt:
Drücken Sie Start, um das Atemsignal des Patienten aufzunehmen.
ExacTrac Vero beginnt mit der Analyse des Signals und zeigt dies entsprechend an:
Sobald das System ein verlässliches Atemmuster erkannt hat, wird es im Bereich IR
Breathing Signal dargestellt und durch den Signalstatus OK gekennzeichnet.
Um während des gesamten Workflows ein stabiles und verlässliches IR-Atemsignal zu
gewährleisten, stellen Sie folgende Punkte sicher:
• Die Bodymarker bewegen sich verlässlich in vertikaler Richtung und weisen keine
Mehrdeutigkeiten auf.
• Der Patient atmet ruhig und regelmäßig.
• Der Patient atmet gleichmäßig während der 4D-Modellerstellung und des IR-Trackings.
• Die erkannte IR-Atemsignalkurve ist glatt und weist keine Lücken auf.
Stellen Sie sicher, dass das aufgenommene Atemsignal stabil und verlässlich ist.
• Wenn Sie mit dem Ergebnis zufrieden sind, klicken Sie Next.
• Wenn das Signal aufgrund einer schlechten Markerkonfiguration oder Mehrdeutigkeiten
etc. nicht erkannt werden konnte, ändern Sie die Markerkonfiguration und drücken Sie
Restart.

Funktion

Zeigt das aktuelle Atemmuster des Patienten an.
Gibt die Höhe des Fensters in mm an (nicht die Amplitude des
Signals).
(Beats per minute, Schläge pro Minute) Gibt die Anzahl der
Atemzyklen pro Minute an.
