Rückseite

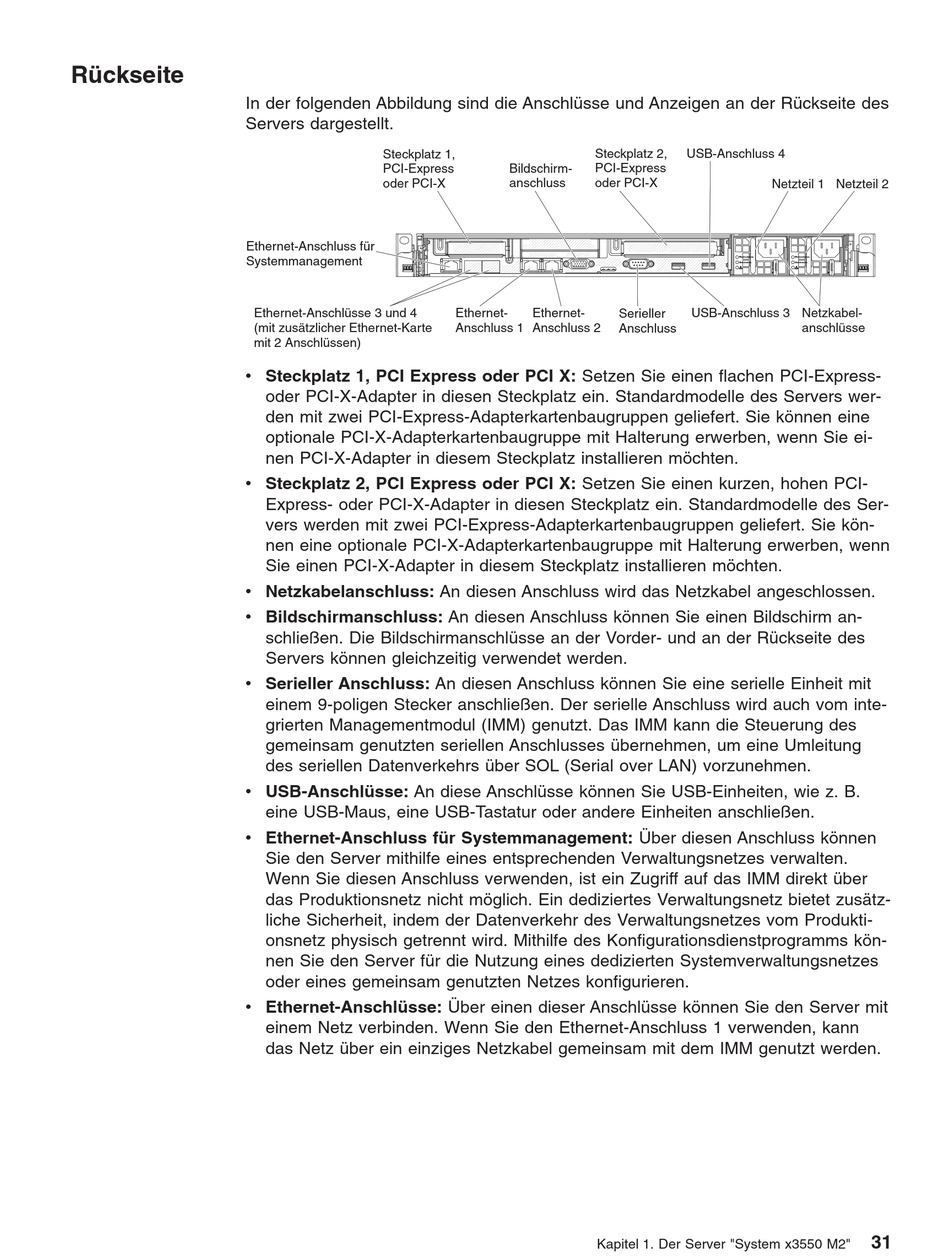

In der folgenden Abbildung sind die Anschlüsse und Anzeigen an der Rückseite des
Servers dargestellt.
Ethernet-Anschluss für
Systemmanagement
v Steckplatz 1, PCI Express oder PCI X: Setzen Sie einen flachen PCI-Express-
v Steckplatz 2, PCI Express oder PCI X: Setzen Sie einen kurzen, hohen PCI-
v Netzkabelanschluss: An diesen Anschluss wird das Netzkabel angeschlossen.
v Bildschirmanschluss: An diesen Anschluss können Sie einen Bildschirm an-
v Serieller Anschluss: An diesen Anschluss können Sie eine serielle Einheit mit
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten, wie z. B.
v Ethernet-Anschluss für Systemmanagement: Über diesen Anschluss können
v Ethernet-Anschlüsse: Über einen dieser Anschlüsse können Sie den Server mit
Steckplatz 1,
PCI-Express
oder PCI-X
Ethernet-Anschlüsse 3 und 4
(mit zusätzlicher Ethernet-Karte
mit 2 Anschlüssen)
oder PCI-X-Adapter in diesen Steckplatz ein. Standardmodelle des Servers wer-
den mit zwei PCI-Express-Adapterkartenbaugruppen geliefert. Sie können eine
optionale PCI-X-Adapterkartenbaugruppe mit Halterung erwerben, wenn Sie ei-
nen PCI-X-Adapter in diesem Steckplatz installieren möchten.
Express- oder PCI-X-Adapter in diesen Steckplatz ein. Standardmodelle des Ser-
vers werden mit zwei PCI-Express-Adapterkartenbaugruppen geliefert. Sie kön-
nen eine optionale PCI-X-Adapterkartenbaugruppe mit Halterung erwerben, wenn
Sie einen PCI-X-Adapter in diesem Steckplatz installieren möchten.
schließen. Die Bildschirmanschlüsse an der Vorder- und an der Rückseite des
Servers können gleichzeitig verwendet werden.
einem 9-poligen Stecker anschließen. Der serielle Anschluss wird auch vom inte-
grierten Managementmodul (IMM) genutzt. Das IMM kann die Steuerung des
gemeinsam genutzten seriellen Anschlusses übernehmen, um eine Umleitung
des seriellen Datenverkehrs über SOL (Serial over LAN) vorzunehmen.
eine USB-Maus, eine USB-Tastatur oder andere Einheiten anschließen.
Sie den Server mithilfe eines entsprechenden Verwaltungsnetzes verwalten.
Wenn Sie diesen Anschluss verwenden, ist ein Zugriff auf das IMM direkt über
das Produktionsnetz nicht möglich. Ein dediziertes Verwaltungsnetz bietet zusätz-
liche Sicherheit, indem der Datenverkehr des Verwaltungsnetzes vom Produkti-
onsnetz physisch getrennt wird. Mithilfe des Konfigurationsdienstprogramms kön-
nen Sie den Server für die Nutzung eines dedizierten Systemverwaltungsnetzes
oder eines gemeinsam genutzten Netzes konfigurieren.
einem Netz verbinden. Wenn Sie den Ethernet-Anschluss 1 verwenden, kann
das Netz über ein einziges Netzkabel gemeinsam mit dem IMM genutzt werden.
Steckplatz 2,
Bildschirm-
PCI-Express
anschluss
oder PCI-X
Ethernet-
Ethernet-
Serieller
Anschluss 1
Anschluss 2
Anschluss
Kapitel 1. Der Server "System x3550 M2"
USB-Anschluss 4
Netzteil 1 Netzteil 2
Wechselstrom
Wechselstrom
Gleichstrom
Gleichstrom
USB-Anschluss 3
Netzkabel-
anschlüsse
31
