v Konfiguration des Ethernet-Controllers
v Programm "LSI Configuration Utility"
v Programm "IBM Advanced Settings Utility" (ASU)
104

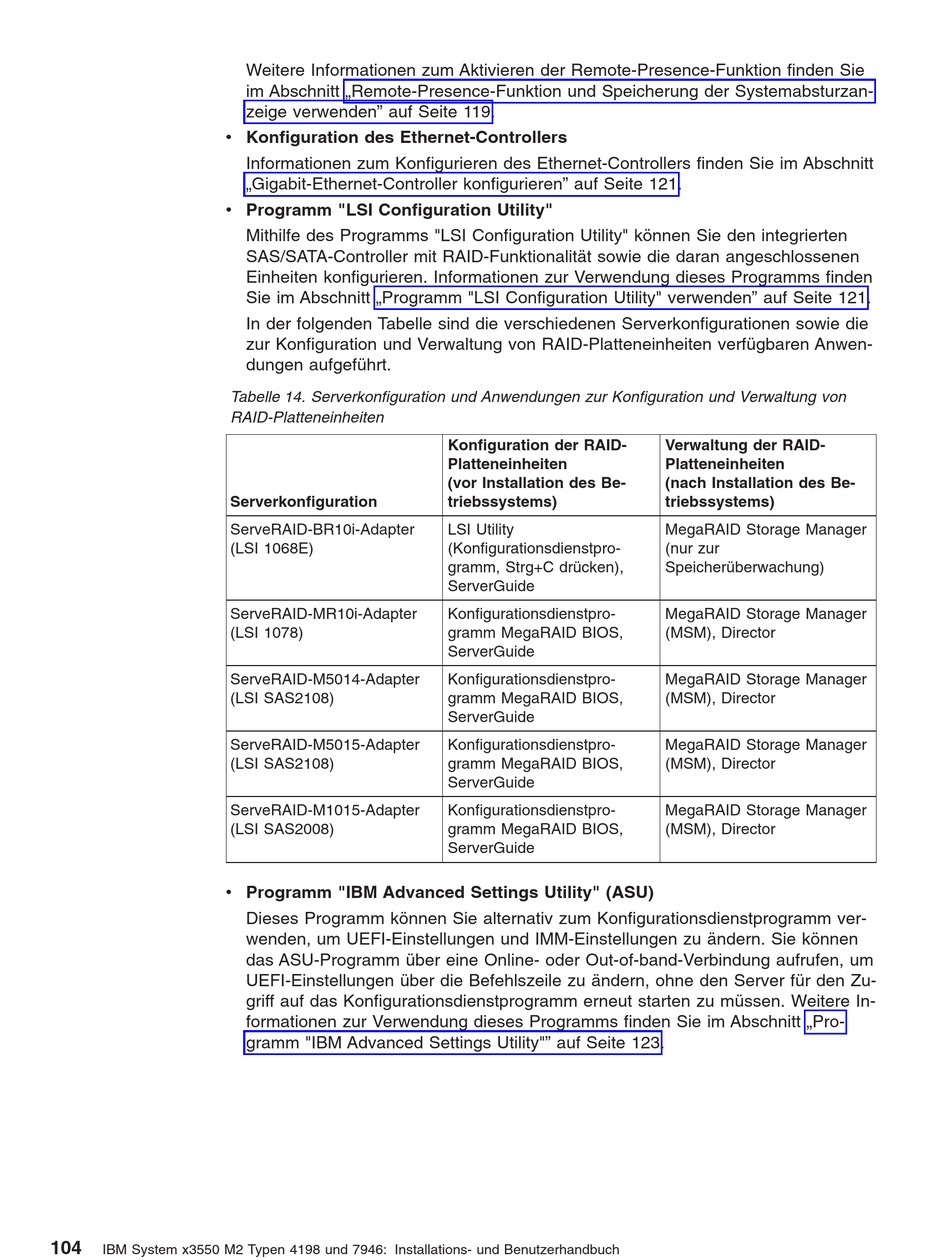

IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
Weitere Informationen zum Aktivieren der Remote-Presence-Funktion finden Sie
im Abschnitt „Remote-Presence-Funktion und Speicherung der Systemabsturzan-
zeige verwenden" auf Seite 119.
Informationen zum Konfigurieren des Ethernet-Controllers finden Sie im Abschnitt
„Gigabit-Ethernet-Controller konfigurieren" auf Seite 121.
Mithilfe des Programms "LSI Configuration Utility" können Sie den integrierten
SAS/SATA-Controller mit RAID-Funktionalität sowie die daran angeschlossenen
Einheiten konfigurieren. Informationen zur Verwendung dieses Programms finden
Sie im Abschnitt „Programm "LSI Configuration Utility" verwenden" auf Seite 121.
In der folgenden Tabelle sind die verschiedenen Serverkonfigurationen sowie die
zur Konfiguration und Verwaltung von RAID-Platteneinheiten verfügbaren Anwen-
dungen aufgeführt.
Tabelle 14. Serverkonfiguration und Anwendungen zur Konfiguration und Verwaltung von
RAID-Platteneinheiten
Serverkonfiguration
ServeRAID-BR10i-Adapter
(LSI 1068E)
ServeRAID-MR10i-Adapter
(LSI 1078)
ServeRAID-M5014-Adapter
(LSI SAS2108)
ServeRAID-M5015-Adapter
(LSI SAS2108)
ServeRAID-M1015-Adapter
(LSI SAS2008)
Dieses Programm können Sie alternativ zum Konfigurationsdienstprogramm ver-
wenden, um UEFI-Einstellungen und IMM-Einstellungen zu ändern. Sie können
das ASU-Programm über eine Online- oder Out-of-band-Verbindung aufrufen, um
UEFI-Einstellungen über die Befehlszeile zu ändern, ohne den Server für den Zu-
griff auf das Konfigurationsdienstprogramm erneut starten zu müssen. Weitere In-
formationen zur Verwendung dieses Programms finden Sie im Abschnitt „Pro-
gramm "IBM Advanced Settings Utility"" auf Seite 123.
Konfiguration der RAID-
Platteneinheiten
(vor Installation des Be-
triebssystems)
LSI Utility
(Konfigurationsdienstpro-
gramm, Strg+C drücken),
ServerGuide
Konfigurationsdienstpro-
gramm MegaRAID BIOS,
ServerGuide
Konfigurationsdienstpro-
gramm MegaRAID BIOS,
ServerGuide
Konfigurationsdienstpro-
gramm MegaRAID BIOS,
ServerGuide
Konfigurationsdienstpro-
gramm MegaRAID BIOS,
ServerGuide
Verwaltung der RAID-
Platteneinheiten
(nach Installation des Be-
triebssystems)
MegaRAID Storage Manager
(nur zur
Speicherüberwachung)
MegaRAID Storage Manager
(MSM), Director
MegaRAID Storage Manager
(MSM), Director
MegaRAID Storage Manager
(MSM), Director
MegaRAID Storage Manager
(MSM), Director
