Rückseite

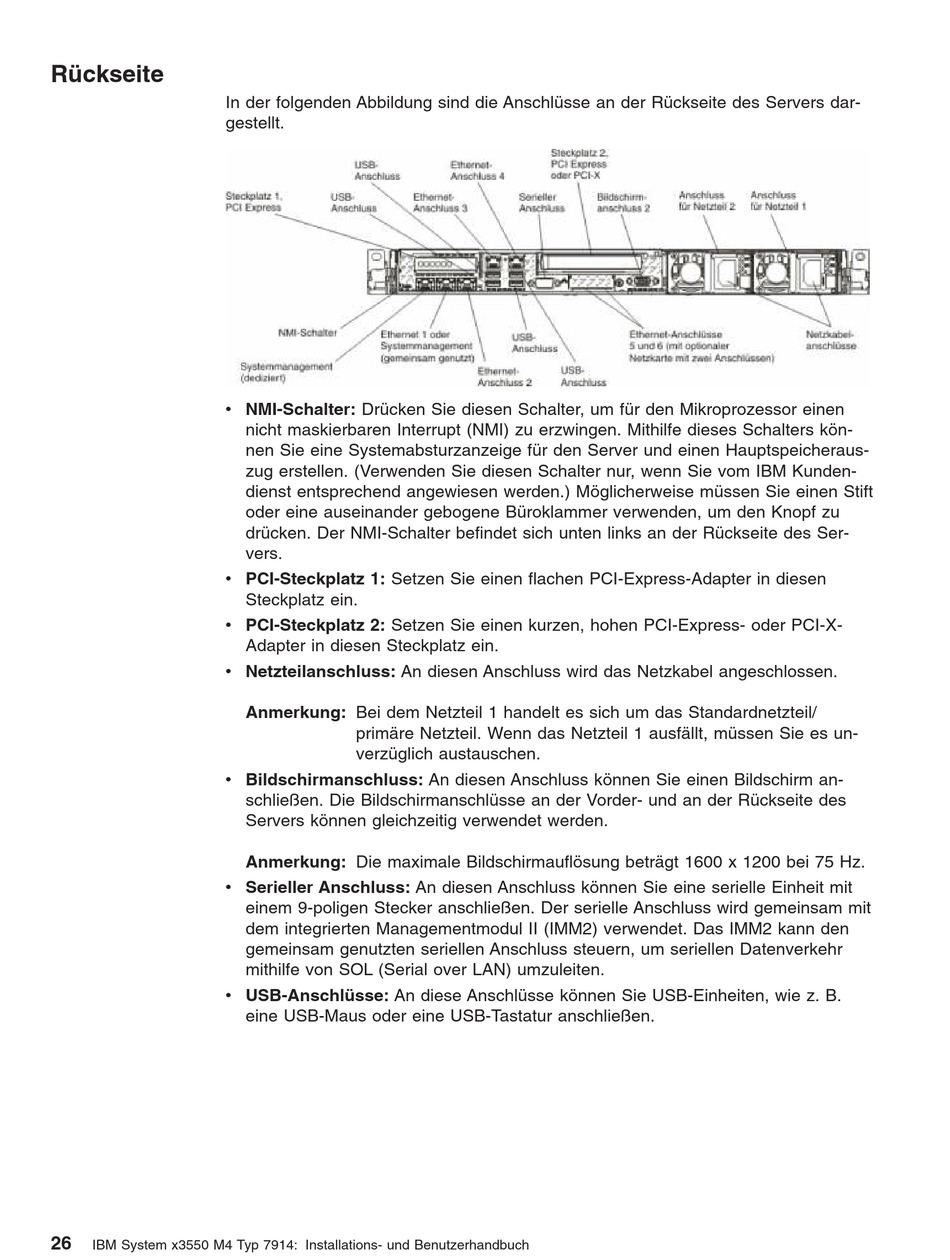

In der folgenden Abbildung sind die Anschlüsse an der Rückseite des Servers dar-
gestellt.
v NMI-Schalter: Drücken Sie diesen Schalter, um für den Mikroprozessor einen
v PCI-Steckplatz 1: Setzen Sie einen flachen PCI-Express-Adapter in diesen
v PCI-Steckplatz 2: Setzen Sie einen kurzen, hohen PCI-Express- oder PCI-X-
v Netzteilanschluss: An diesen Anschluss wird das Netzkabel angeschlossen.
v Bildschirmanschluss: An diesen Anschluss können Sie einen Bildschirm an-
v Serieller Anschluss: An diesen Anschluss können Sie eine serielle Einheit mit
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten, wie z. B.
26
IBM System x3550 M4 Typ 7914: Installations- und Benutzerhandbuch
nicht maskierbaren Interrupt (NMI) zu erzwingen. Mithilfe dieses Schalters kön-
nen Sie eine Systemabsturzanzeige für den Server und einen Hauptspeicheraus-
zug erstellen. (Verwenden Sie diesen Schalter nur, wenn Sie vom IBM Kunden-
dienst entsprechend angewiesen werden.) Möglicherweise müssen Sie einen Stift
oder eine auseinander gebogene Büroklammer verwenden, um den Knopf zu
drücken. Der NMI-Schalter befindet sich unten links an der Rückseite des Ser-
vers.
Steckplatz ein.
Adapter in diesen Steckplatz ein.
Anmerkung: Bei dem Netzteil 1 handelt es sich um das Standardnetzteil/
primäre Netzteil. Wenn das Netzteil 1 ausfällt, müssen Sie es un-
verzüglich austauschen.
schließen. Die Bildschirmanschlüsse an der Vorder- und an der Rückseite des
Servers können gleichzeitig verwendet werden.
Anmerkung: Die maximale Bildschirmauflösung beträgt 1600 x 1200 bei 75 Hz.
einem 9-poligen Stecker anschließen. Der serielle Anschluss wird gemeinsam mit
dem integrierten Managementmodul II (IMM2) verwendet. Das IMM2 kann den
gemeinsam genutzten seriellen Anschluss steuern, um seriellen Datenverkehr
mithilfe von SOL (Serial over LAN) umzuleiten.
eine USB-Maus oder eine USB-Tastatur anschließen.
