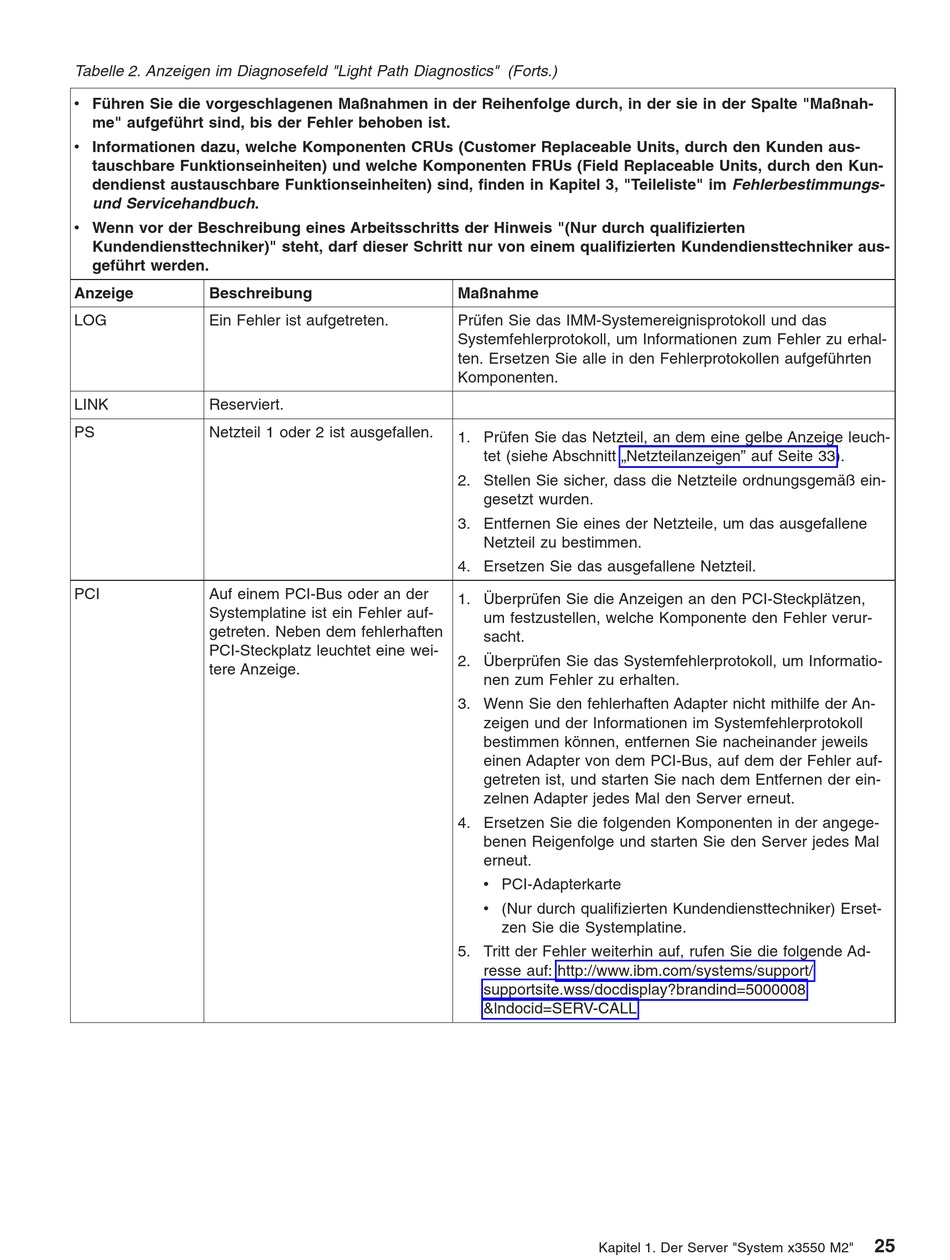

Tabelle 2. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnah-
me" aufgeführt sind, bis der Fehler behoben ist.
v Informationen dazu, welche Komponenten CRUs (Customer Replaceable Units, durch den Kunden aus-
tauschbare Funktionseinheiten) und welche Komponenten FRUs (Field Replaceable Units, durch den Kun-
dendienst austauschbare Funktionseinheiten) sind, finden in Kapitel 3, "Teileliste" im Fehlerbestimmungs-
und Servicehandbuch.
v Wenn vor der Beschreibung eines Arbeitsschritts der Hinweis "(Nur durch qualifizierten
Kundendiensttechniker)" steht, darf dieser Schritt nur von einem qualifizierten Kundendiensttechniker aus-
geführt werden.
Anzeige
Beschreibung
LOG
Ein Fehler ist aufgetreten.
LINK
Reserviert.
PS
Netzteil 1 oder 2 ist ausgefallen.
PCI
Auf einem PCI-Bus oder an der
Systemplatine ist ein Fehler auf-
getreten. Neben dem fehlerhaften
PCI-Steckplatz leuchtet eine wei-
tere Anzeige.
Maßnahme
Prüfen Sie das IMM-Systemereignisprotokoll und das
Systemfehlerprotokoll, um Informationen zum Fehler zu erhal-
ten. Ersetzen Sie alle in den Fehlerprotokollen aufgeführten
Komponenten.
1. Prüfen Sie das Netzteil, an dem eine gelbe Anzeige leuch-
tet (siehe Abschnitt „Netzteilanzeigen" auf Seite 33).
2. Stellen Sie sicher, dass die Netzteile ordnungsgemäß ein-
gesetzt wurden.
3. Entfernen Sie eines der Netzteile, um das ausgefallene
Netzteil zu bestimmen.
4. Ersetzen Sie das ausgefallene Netzteil.
1. Überprüfen Sie die Anzeigen an den PCI-Steckplätzen,
um festzustellen, welche Komponente den Fehler verur-
sacht.
2. Überprüfen Sie das Systemfehlerprotokoll, um Informatio-
nen zum Fehler zu erhalten.
3. Wenn Sie den fehlerhaften Adapter nicht mithilfe der An-
zeigen und der Informationen im Systemfehlerprotokoll
bestimmen können, entfernen Sie nacheinander jeweils
einen Adapter von dem PCI-Bus, auf dem der Fehler auf-
getreten ist, und starten Sie nach dem Entfernen der ein-
zelnen Adapter jedes Mal den Server erneut.
4. Ersetzen Sie die folgenden Komponenten in der angege-
benen Reigenfolge und starten Sie den Server jedes Mal
erneut.
v PCI-Adapterkarte
v (Nur durch qualifizierten Kundendiensttechniker) Erset-
zen Sie die Systemplatine.
5. Tritt der Fehler weiterhin auf, rufen Sie die folgende Ad-
resse auf: http://www.ibm.com/systems/support/
supportsite.wss/docdisplay?brandind=5000008
&lndocid=SERV-CALL
Kapitel 1. Der Server "System x3550 M2"
25
