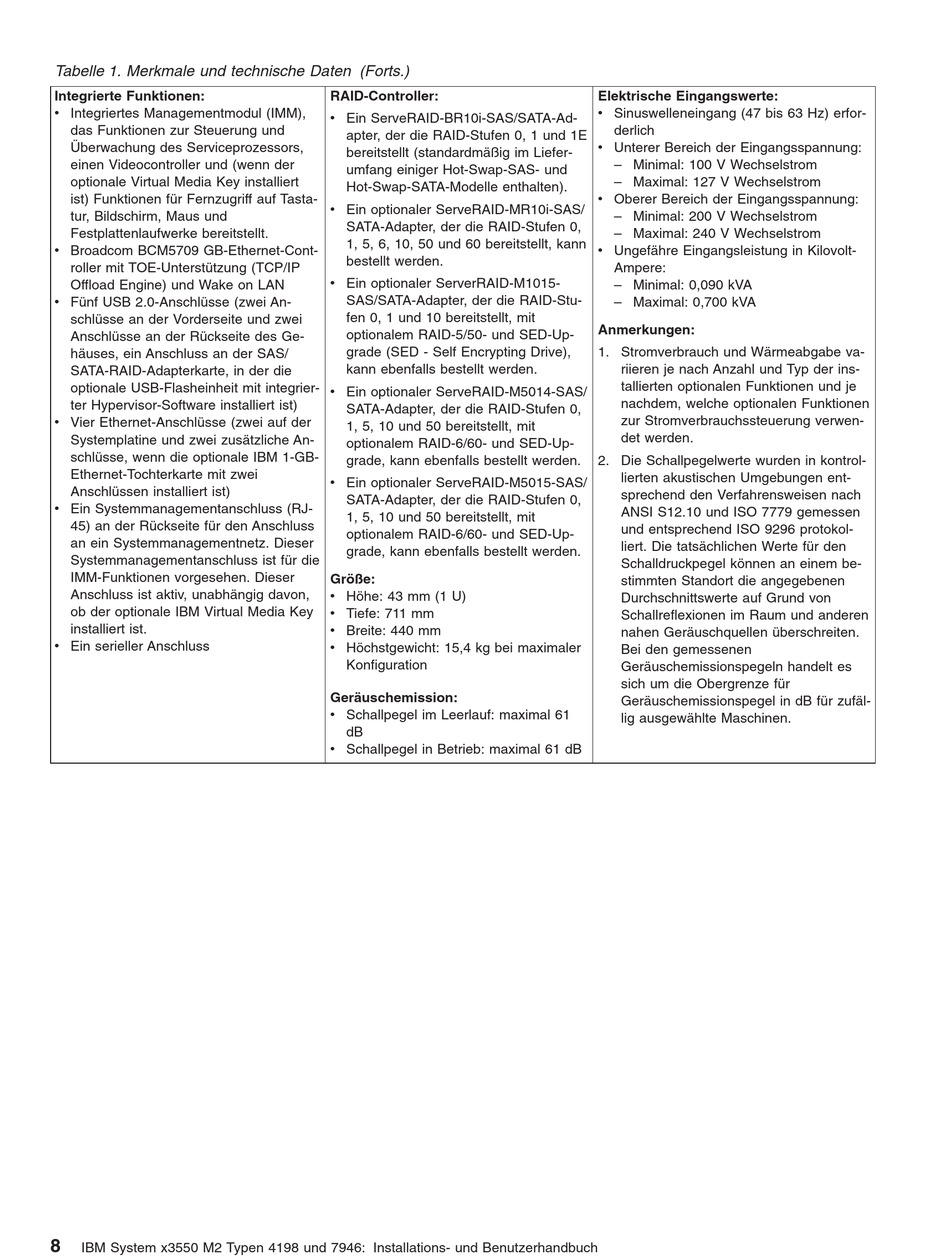

Tabelle 1. Merkmale und technische Daten (Forts.)
Integrierte Funktionen:
v Integriertes Managementmodul (IMM),
das Funktionen zur Steuerung und
Überwachung des Serviceprozessors,
einen Videocontroller und (wenn der
optionale Virtual Media Key installiert
ist) Funktionen für Fernzugriff auf Tasta-
tur, Bildschirm, Maus und
Festplattenlaufwerke bereitstellt.
v Broadcom BCM5709 GB-Ethernet-Cont-
roller mit TOE-Unterstützung (TCP/IP
Offload Engine) und Wake on LAN
v Fünf USB 2.0-Anschlüsse (zwei An-
schlüsse an der Vorderseite und zwei
Anschlüsse an der Rückseite des Ge-
häuses, ein Anschluss an der SAS/
SATA-RAID-Adapterkarte, in der die
optionale USB-Flasheinheit mit integrier-
ter Hypervisor-Software installiert ist)
v Vier Ethernet-Anschlüsse (zwei auf der
Systemplatine und zwei zusätzliche An-
schlüsse, wenn die optionale IBM 1-GB-
Ethernet-Tochterkarte mit zwei
Anschlüssen installiert ist)
v Ein Systemmanagementanschluss (RJ-
45) an der Rückseite für den Anschluss
an ein Systemmanagementnetz. Dieser
Systemmanagementanschluss ist für die
IMM-Funktionen vorgesehen. Dieser
Anschluss ist aktiv, unabhängig davon,
ob der optionale IBM Virtual Media Key
installiert ist.
v Ein serieller Anschluss
8
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
RAID-Controller:
v Ein ServeRAID-BR10i-SAS/SATA-Ad-
apter, der die RAID-Stufen 0, 1 und 1E
bereitstellt (standardmäßig im Liefer-
umfang einiger Hot-Swap-SAS- und
Hot-Swap-SATA-Modelle enthalten).
v Ein optionaler ServeRAID-MR10i-SAS/
SATA-Adapter, der die RAID-Stufen 0,
1, 5, 6, 10, 50 und 60 bereitstellt, kann
bestellt werden.
v Ein optionaler ServerRAID-M1015-
SAS/SATA-Adapter, der die RAID-Stu-
fen 0, 1 und 10 bereitstellt, mit
optionalem RAID-5/50- und SED-Up-
grade (SED - Self Encrypting Drive),
kann ebenfalls bestellt werden.
v Ein optionaler ServeRAID-M5014-SAS/
SATA-Adapter, der die RAID-Stufen 0,
1, 5, 10 und 50 bereitstellt, mit
optionalem RAID-6/60- und SED-Up-
grade, kann ebenfalls bestellt werden.
v Ein optionaler ServeRAID-M5015-SAS/
SATA-Adapter, der die RAID-Stufen 0,
1, 5, 10 und 50 bereitstellt, mit
optionalem RAID-6/60- und SED-Up-
grade, kann ebenfalls bestellt werden.
Größe:
v Höhe: 43 mm (1 U)
v Tiefe: 711 mm
v Breite: 440 mm
v Höchstgewicht: 15,4 kg bei maximaler
Konfiguration
Geräuschemission:
v Schallpegel im Leerlauf: maximal 61
dB
v Schallpegel in Betrieb: maximal 61 dB
Elektrische Eingangswerte:
v Sinuswelleneingang (47 bis 63 Hz) erfor-
derlich
v Unterer Bereich der Eingangsspannung:
– Minimal: 100 V Wechselstrom
– Maximal: 127 V Wechselstrom
v Oberer Bereich der Eingangsspannung:
– Minimal: 200 V Wechselstrom
– Maximal: 240 V Wechselstrom
v Ungefähre Eingangsleistung in Kilovolt-
Ampere:
– Minimal: 0,090 kVA
– Maximal: 0,700 kVA
Anmerkungen:
1. Stromverbrauch und Wärmeabgabe va-
riieren je nach Anzahl und Typ der ins-
tallierten optionalen Funktionen und je
nachdem, welche optionalen Funktionen
zur Stromverbrauchssteuerung verwen-
det werden.
2. Die Schallpegelwerte wurden in kontrol-
lierten akustischen Umgebungen ent-
sprechend den Verfahrensweisen nach
ANSI S12.10 und ISO 7779 gemessen
und entsprechend ISO 9296 protokol-
liert. Die tatsächlichen Werte für den
Schalldruckpegel können an einem be-
stimmten Standort die angegebenen
Durchschnittswerte auf Grund von
Schallreflexionen im Raum und anderen
nahen Geräuschquellen überschreiten.
Bei den gemessenen
Geräuschemissionspegeln handelt es
sich um die Obergrenze für
Geräuschemissionspegel in dB für zufäl-
lig ausgewählte Maschinen.
