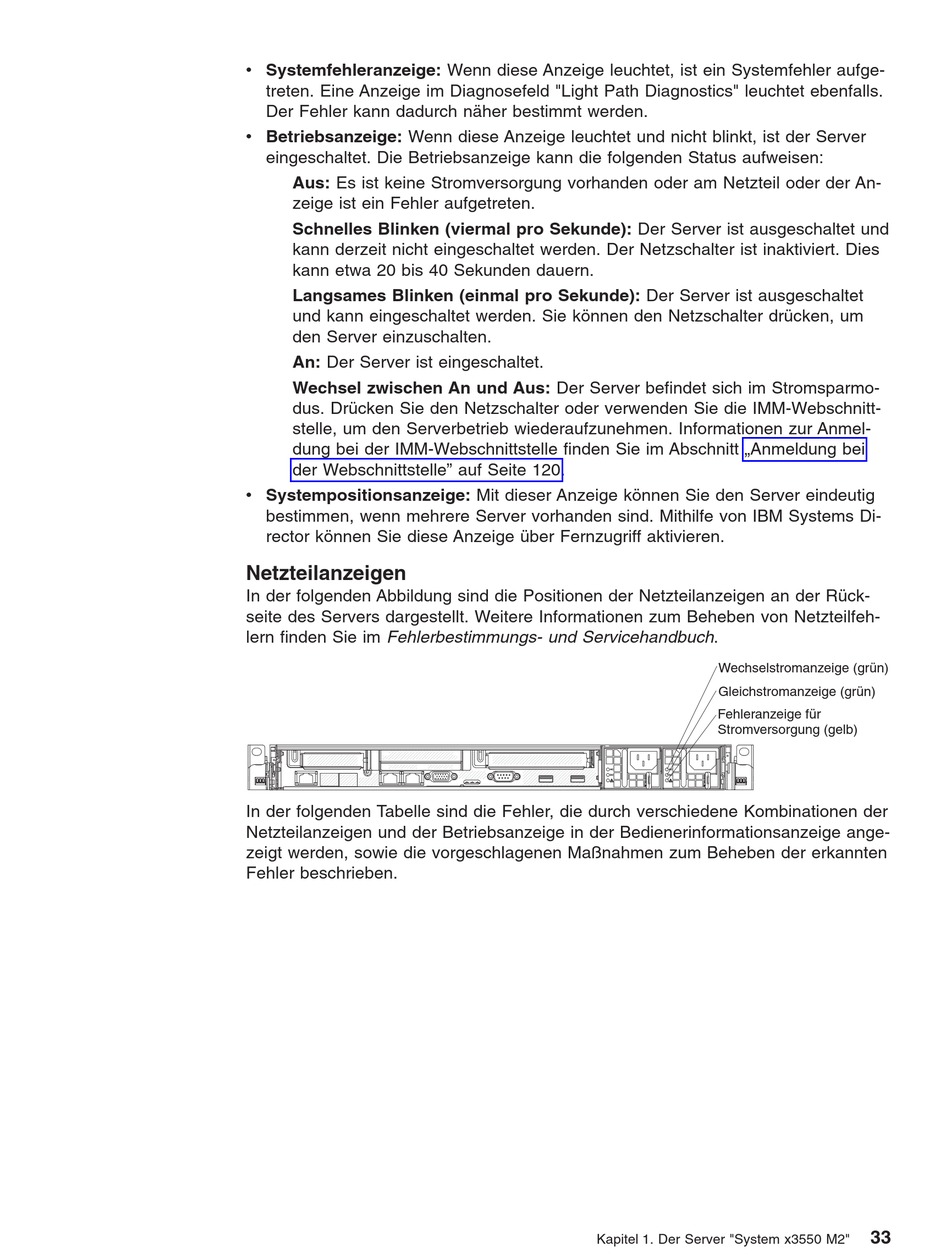

v Systemfehleranzeige: Wenn diese Anzeige leuchtet, ist ein Systemfehler aufge-
treten. Eine Anzeige im Diagnosefeld "Light Path Diagnostics" leuchtet ebenfalls.
Der Fehler kann dadurch näher bestimmt werden.
v Betriebsanzeige: Wenn diese Anzeige leuchtet und nicht blinkt, ist der Server
eingeschaltet. Die Betriebsanzeige kann die folgenden Status aufweisen:
Aus: Es ist keine Stromversorgung vorhanden oder am Netzteil oder der An-
zeige ist ein Fehler aufgetreten.
Schnelles Blinken (viermal pro Sekunde): Der Server ist ausgeschaltet und
kann derzeit nicht eingeschaltet werden. Der Netzschalter ist inaktiviert. Dies
kann etwa 20 bis 40 Sekunden dauern.
Langsames Blinken (einmal pro Sekunde): Der Server ist ausgeschaltet
und kann eingeschaltet werden. Sie können den Netzschalter drücken, um
den Server einzuschalten.
An: Der Server ist eingeschaltet.
Wechsel zwischen An und Aus: Der Server befindet sich im Stromsparmo-
dus. Drücken Sie den Netzschalter oder verwenden Sie die IMM-Webschnitt-
stelle, um den Serverbetrieb wiederaufzunehmen. Informationen zur Anmel-
dung bei der IMM-Webschnittstelle finden Sie im Abschnitt „Anmeldung bei
der Webschnittstelle" auf Seite 120.
v Systempositionsanzeige: Mit dieser Anzeige können Sie den Server eindeutig
bestimmen, wenn mehrere Server vorhanden sind. Mithilfe von IBM Systems Di-
rector können Sie diese Anzeige über Fernzugriff aktivieren.
Netzteilanzeigen
In der folgenden Abbildung sind die Positionen der Netzteilanzeigen an der Rück-
seite des Servers dargestellt. Weitere Informationen zum Beheben von Netzteilfeh-
lern finden Sie im Fehlerbestimmungs- und Servicehandbuch.
In der folgenden Tabelle sind die Fehler, die durch verschiedene Kombinationen der
Netzteilanzeigen und der Betriebsanzeige in der Bedienerinformationsanzeige ange-
zeigt werden, sowie die vorgeschlagenen Maßnahmen zum Beheben der erkannten
Fehler beschrieben.
Wechselstromanzeige (grün)
Gleichstromanzeige (grün)
Fehleranzeige für
Stromversorgung (gelb)
AC
AC
DC
DC
Kapitel 1. Der Server "System x3550 M2"
33
