94
IBM System x3550 M2 Typen 4198 und 7946: Installations- und Benutzerhandbuch
6. Installieren Sie die Interposerkarte im Anschluss für die Interposerkarte auf
dem RAID-Adapter:
a. Entnehmen Sie die Interposerkarte und die Schraube aus der Schutzhülle.

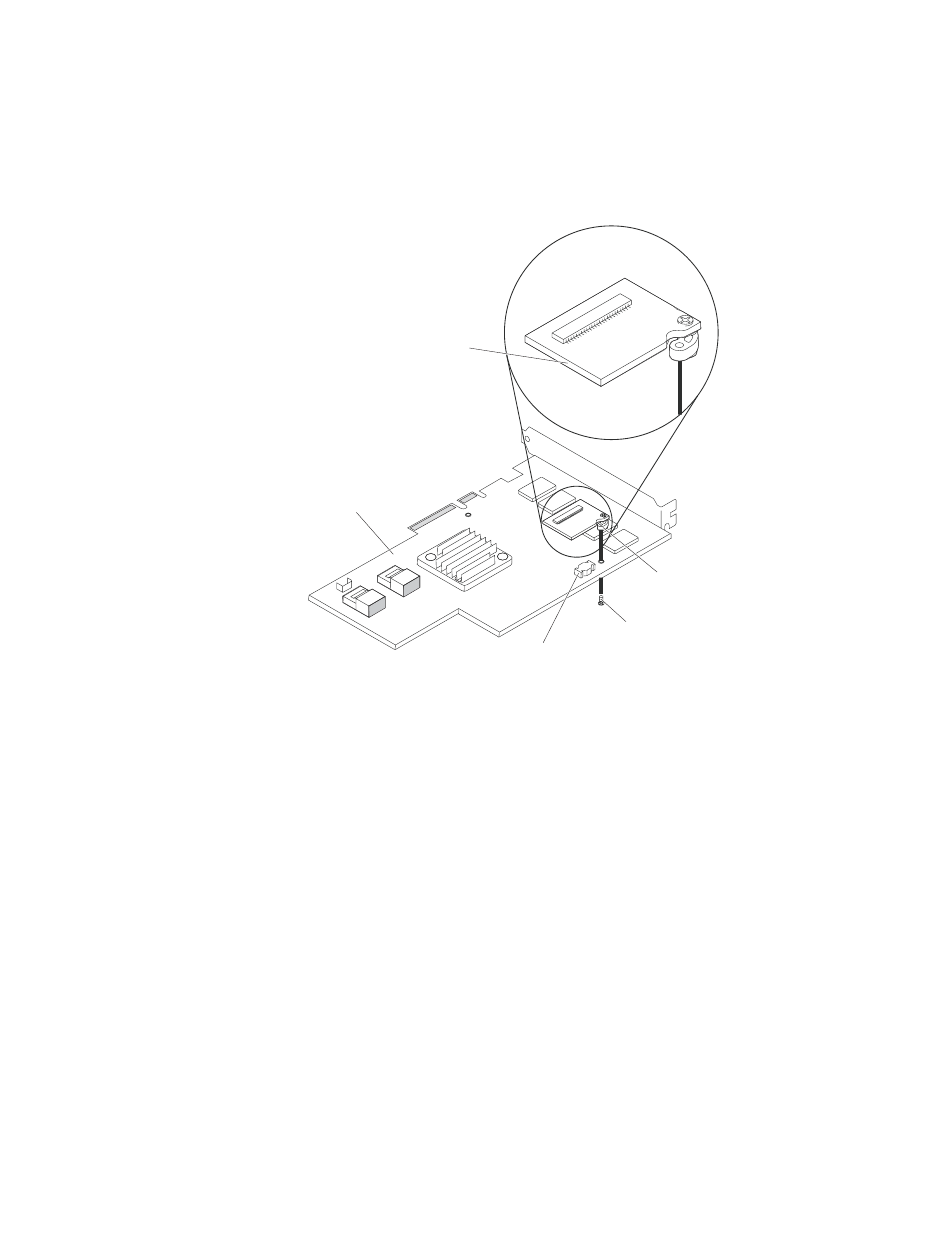

b. Drehen Sie den Plastikabstandshalter auf der Interposerkarte so, dass er
an der Bohrung auf dem RAID-Adapter ausgerichtet ist. Richten Sie dann
den Anschluss auf der Interposerkarte am Anschluss für die Interposerkarte
am RAID-Adapter aus.
Interposerkarte
ServeRAID-Adapter
c. Drücken Sie die Interposerkarte nach unten in den Anschluss für die Inter-
poserkarte auf dem RAID-Adapter, bis sie fest sitzt.
d. Setzen Sie von der Unterseite des RAID-Adapters die Schraube aus der
Schutzhülle ein, und ziehen Sie sie fest, um die Interposerkarte am RAID-
Adapter zu sichern.
7. Schließen Sie ein Ende des Kabels der fernen Batterie an die Interposerkarte
an.
Achtung:
Um Beschädigungen an der Hardware zu vermeiden, stellen Sie
sicher, dass der schwarze Punkt auf dem Anschluss für das Kabel der fernen
Batterie von der Interposerkarte auf dem Adapter wegzeigt. Drücken Sie das
Kabel der fernen Batterie nicht gewaltsam in den Anschluss.
Plastikabstandshalter
Schraube
Anschluss für
Interposerkarte
